AIMB-252 User Manual 80

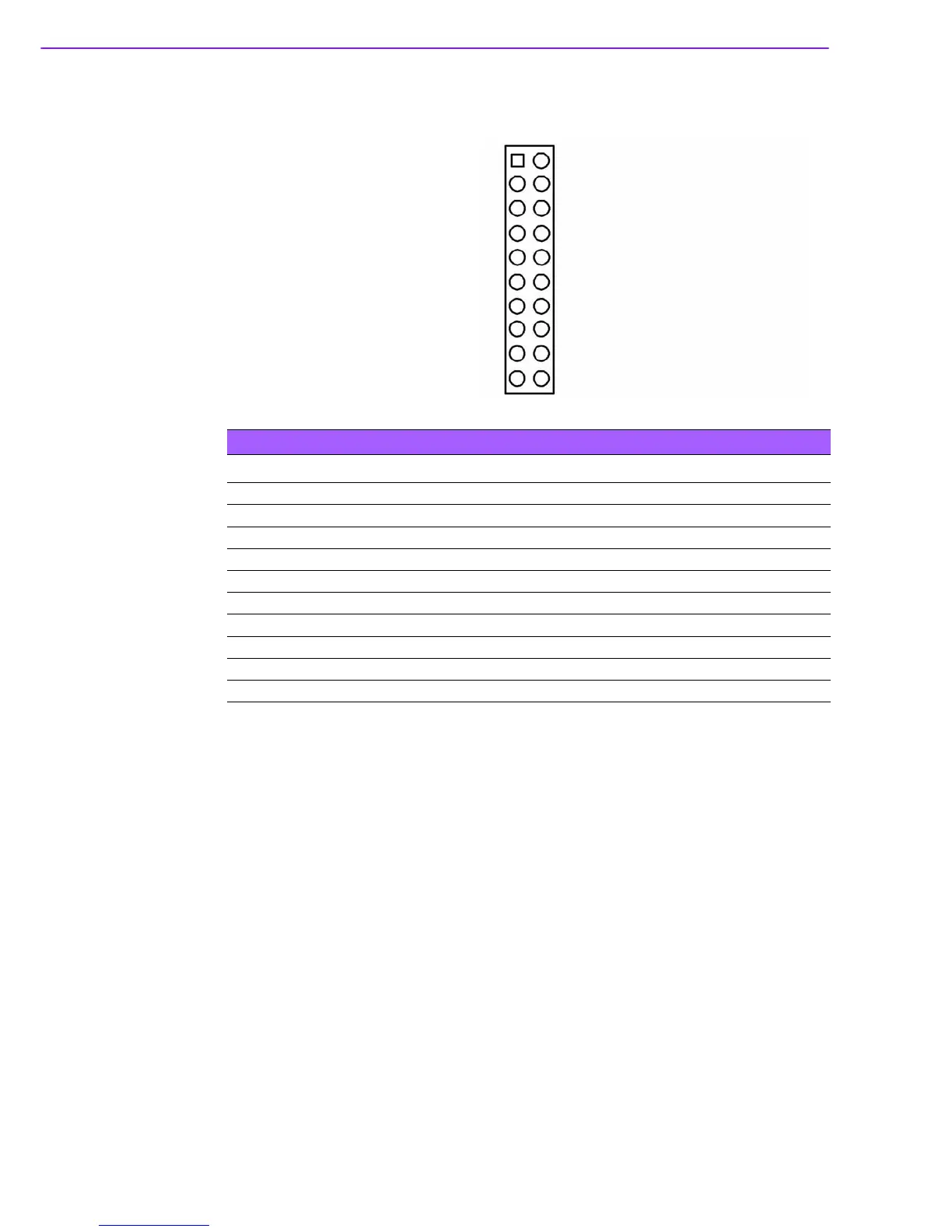

B.16 GPIO Pin Header (GPIO1)
Table B.17: GPIO Pin Header (GPIO1)
Pin Signal Pin Signal
1 DIO_GP20 2 DIO_GP10
3 DIO_GP21 4 DIO_GP11
5 DIO_GP22 6 DIO_GP12
7 DIO_GP23 8 DIO_GP13
9DIO_GP24 10DIO_GP14
11 DIO_GP25 12 DIO_GP15
13 DIO_GP26 14 DIO_GP16
15 DIO_GP27 16 DIO_GP17
17 SMBCLK_PCI 18 SMBDATA_PCI
19 GND 20 VCC5_DIO
1
2
3
4
17
18
19
20
