27 ASMB-785 User Manual
Chapter 2 Connecting Peripherals

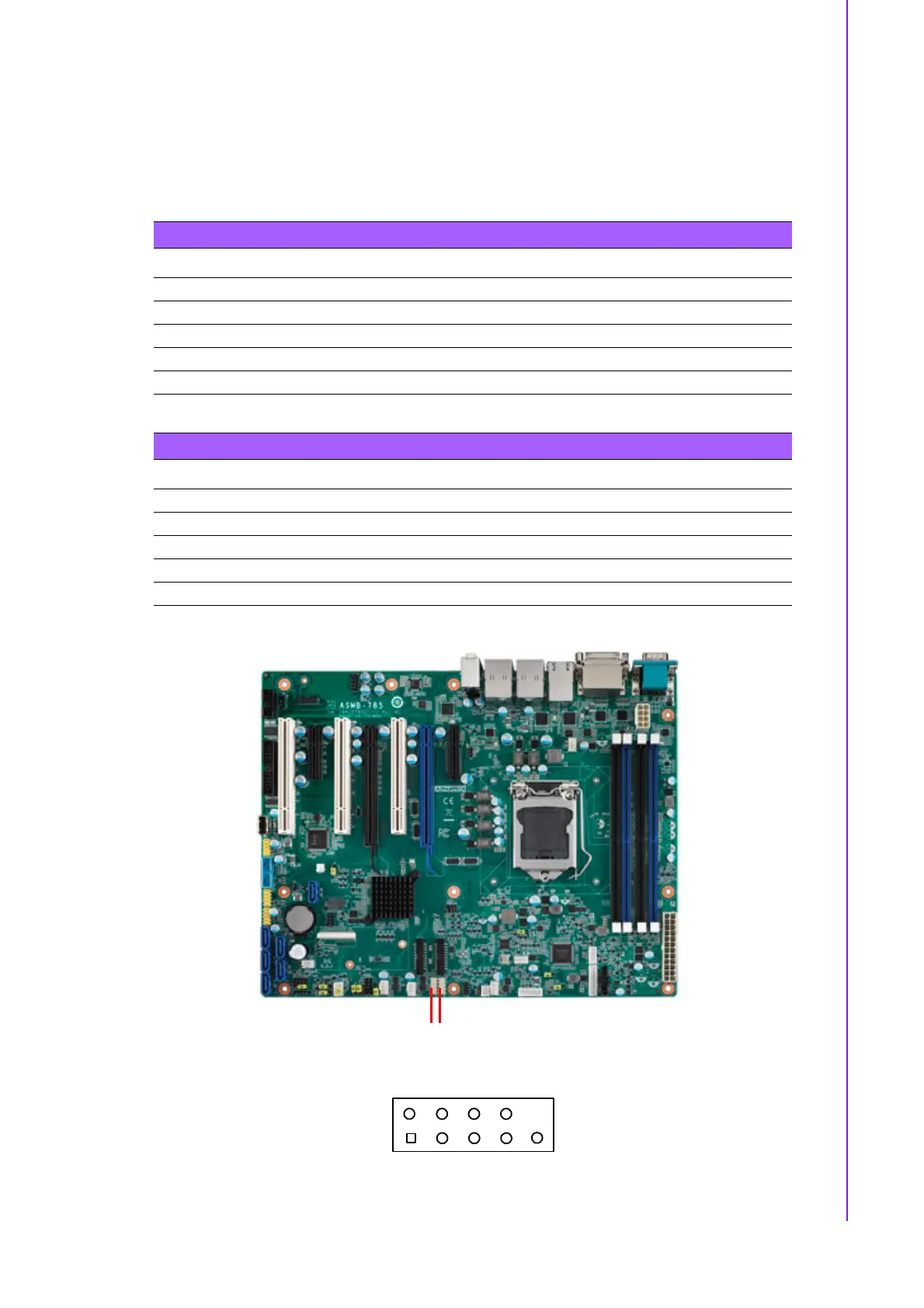

2.12 Front Panel LAN Indicator Connector
(LANLED1, LANLED2)
LANLED1 is extension connector of LAN1 & LAN2. LANLED2 is extension connector
of LAN3 & LAN4 (G4 SKU only).
Table 2.3: Front Panel LAN Indicator Connector (LANLED1)
Pin Signal Pin Signal
1 LAN1_LED0_ACT 2 LAN2_LED1_ACT
3 VCC3_LAN1LED 4 VCC3_LAN2LED
5 LAN1_LED1_1000M 6 LAN2_LED2_1000M
7 LAN1_LED2_100M 8 LAN2_LED0_100M
9 VCC3 10 NC
Table 2.4: Front Panel LAN Indicator Connector (LANLED2)
Pin Signal Pin Signal
1 LAN3_LED1_ACT 2 LAN4_LED1_ACT
3 VCC3_LAN3LED 4 VCC3_LAN4LED
5 LAN3_LED2_1000M 6 LAN4_LED2_1000M
7 LAN3_LED0_100M 8 LAN4_LED0_100M
9 VCC3 10 NC
LANLED2 LANLED1
1
2
3 579
46810
