Il valore standard di pressione di precarica del vaso
d’espansione è pari a 1,5 bar. Valore massimo 6 bar.
La taratura del vaso dev’essere regolata in funzione del
massimo dislivello H dell’utilizzatore (figura 1). Il valore di
pressione di precarica, in bar, del vaso d’espansione
dev’essere pari a:
Taratura [bar] = H [m] / 10,2 + 0,3.
Ad esempio se il valore del dislivello H è pari a 15 metri, il
valore di taratura del vaso sarà 1,8 bar.
Nel caso il risultato fosse inferiore al valore della taratura
standard (1,5 bar), non effettuare nessuna taratura.
The expansion tank has a 1.5 bar standard pressure charge.
The maximum value is 6 bar.
The tank calibration must be adjusted according to the
maximum height difference (H) of the terminal unit (Pict. 1)
The charge pressure of the expansion tank, in bars, must
be:
Calibration [bar] = H [m] / 10,2 + 0,3.
For example if the value of height difference is 15 metres
the expansion tank calibration will be 1,8 bar.
If the calculation results below the standard calibration
(1.5 bar) no adjustment is required.

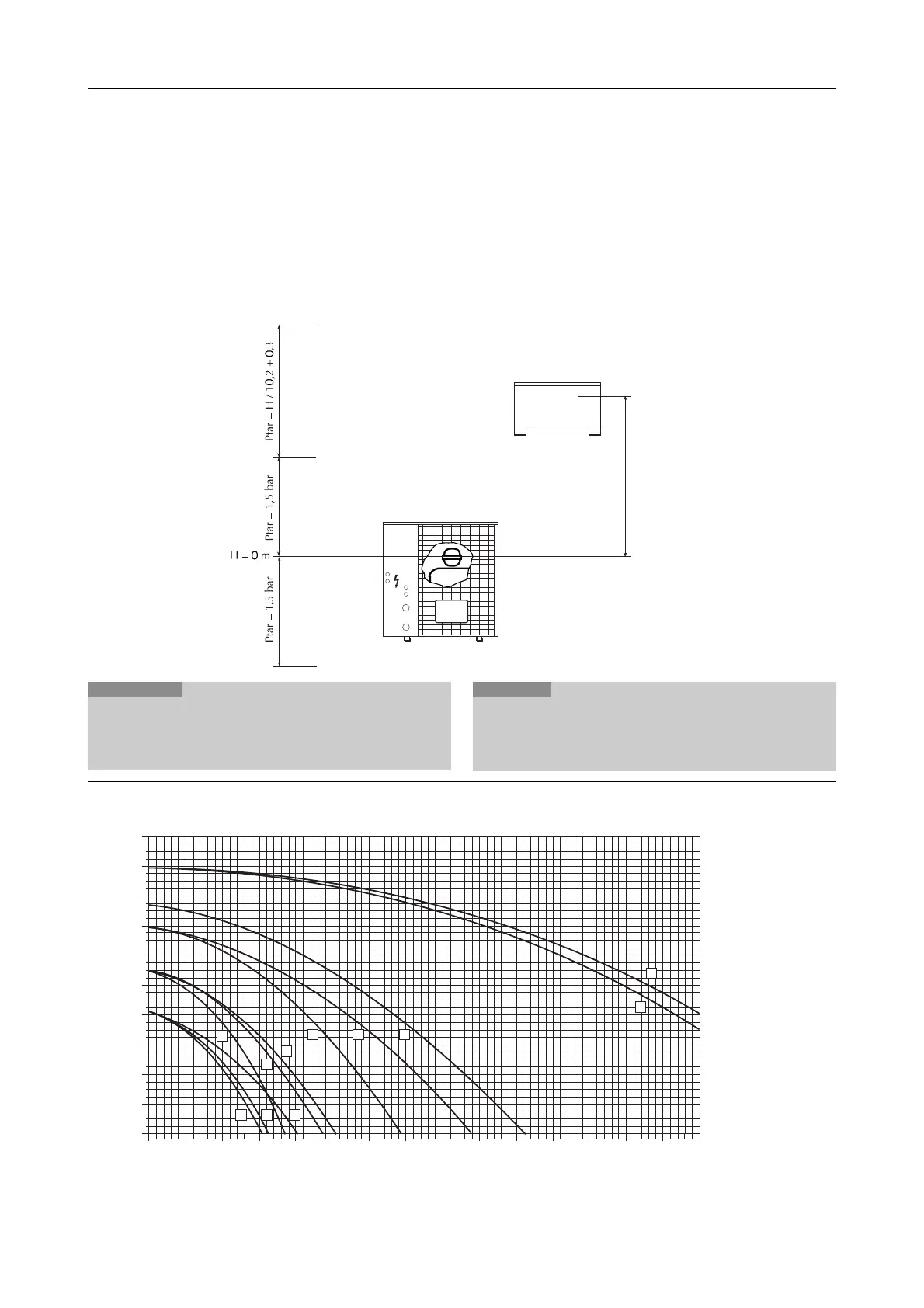

Hmax
*
= 55m
H = 12,25m
Hmin
**
H
AN
Fig. 1
Pict. 1
TARATURA DEL VASO D’ESPANSIONE • EXPANSION TANK CALIBRATION
ATTENZIONE
ATTENZIONE:
(1) Verificare che l’utilizzatore più alto non superi i 55 metri
di dislivello.
(2) Verificare che l’utilizzatore più basso possa sopportare
la pressione globale agente in quel punto.
WARNING
WARNING:
(1) Ensure that the highest terminal unit doesn’t exceed 55
metres of level difference.
(2) Ensure that the lowest terminal unit can support the glo-
bal pressure present at that point.
1
2
0
20
40
60
80
100
120
140
160
180
200
01234 5
6
7 8 9 101112 1314 15
kPa
BA C
D
E
F
G
H I
3
m/h
L
M
TAV 8 PREVALENZA UTILE ALL’IMPIANTO • AVAILABLE STATIC PRESSURE FOR PLANT
Prevalenza utile Available static pressure
Portata acqua • Water flow
A = 025A-HA
B = 020A-HA
C = 030A-HA
041A-HA
D = 050A-HA
E = 080A-HA
F = 090A-HA
G = 100A-HA
H = 150A-HA
I = 200A-HA
L = 250A-HA
M = 300A-HA
N.B. Prevalenza utile all’impianto al netto delle perdite di carico della macchina,
N.B. Available static pressure (net pressure) without pressure loss in the unit.
Le prestazioni sono riferite alle seguenti condizioni:
❆ Raffreddamento;
Performances refer to following conditions:
❆ Cooling;

AERMEC AN R407C Specifications
