COMPONENTI PRINCIPALI • MAIN COMPONENTS
8
DESCRIZIONE DEI COMPONENTI
COMPONENTI CIRCUITO FRIGORIFERO
COMPRESSORE
Di tipo scroll ad elevata efficienza, montato su supporti ela-
stici antivibranti, azionato da un motore elettrico a due poli
con protezione termica interna.
SCAMBIATORE LATO ARIA
Realizzata con tubi di rame ed alette in alluminio bloccate
mediante espansione meccanica dei tubi. È provvisto di gri-
glia di protezione.
SCAMBIATORE LATO ACQUA
Del tipo a piastre, è isolato esternamente con materiale a
celle chiuse per ridurre le dispersioni termiche.
Nelle versioni A dei modelli 020 - 025 - 030 - 041 è posi-
zionato all’interno del serbatoio d’accumulo d’acqua.
– FILTRO
Di tipo meccanico realizzato in ceramica e materiale igro-
scopico, in grado di trattenere le impurità e le eventuali
tracce d’umidità presenti nel circuito frigorifero.
COMPONENT DESCRIPTION
COMPONENTS OF REFRIGERANT CIRCUIT
COMPRESSOR
Scroll, high efficiency type, mounted on anti-vibration pads,
it is driven by a two pole electric motor with inner ampero-
metric protection.
AIR SIDE HEAT EXCHANGER
With copper tubes and aluminum fins locked by mechanical
expansion of the tubes. The heat exchanger is provided with
a protection grill.
WATER SIDE HEAT EXCHANGER
Plate type, externally insulated with closed cell material to
reduce heat losses.
For A versions of 020 - 025 - 030 - 041 sizes it’s positioned
inside the water tank.
– FILTER
A mechanical filter in ceramic and hygroscopic material,
capable of retaining the impurities and any traces of humi-
dity present in the refrigerant circuit.

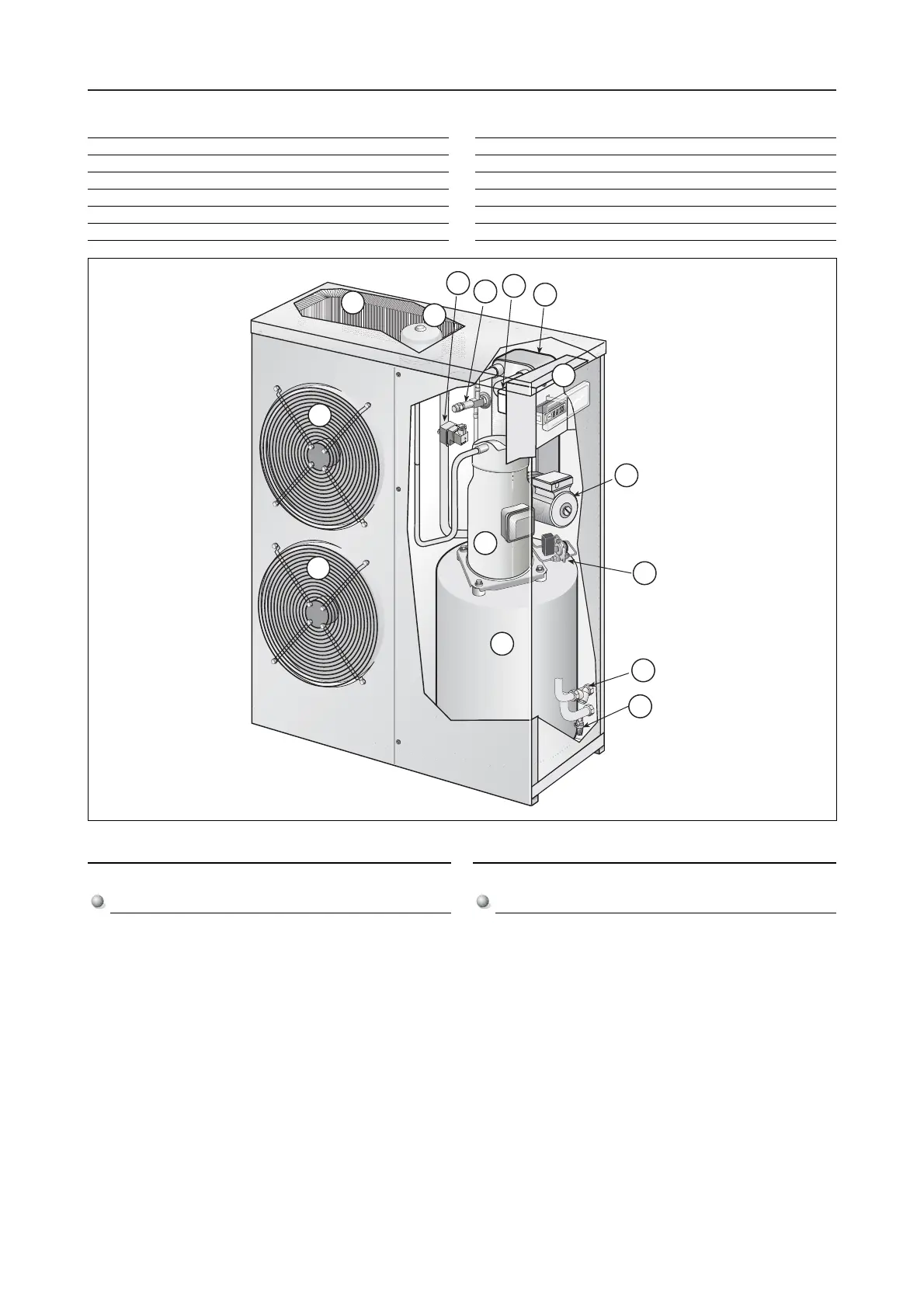

1 Quadro elettrico • Switchboard
2 Scambiatore lato aria • Air side exchanger
3 Gruppo ventilante • Fan section
4 Scambiatore lato acqua • Water side exchanger
5 Pressostato di alta • High-pressure switch
6 Compressore • Compressor
7 Vaso d’espansione • Expansion tank
8 Serbatoio d’accumulo • Water storage tank
9 Pompa • Pump
10 Pressostato di bassa • Low-pressure switch
11 Valvola termostatica • Thermostatic valve
12 Filtro acqua • Water filter
13 Valvola di sicurezza • Safety valve
14 Pressostato differenziale • Differential pressure switch
AN0907A
