22

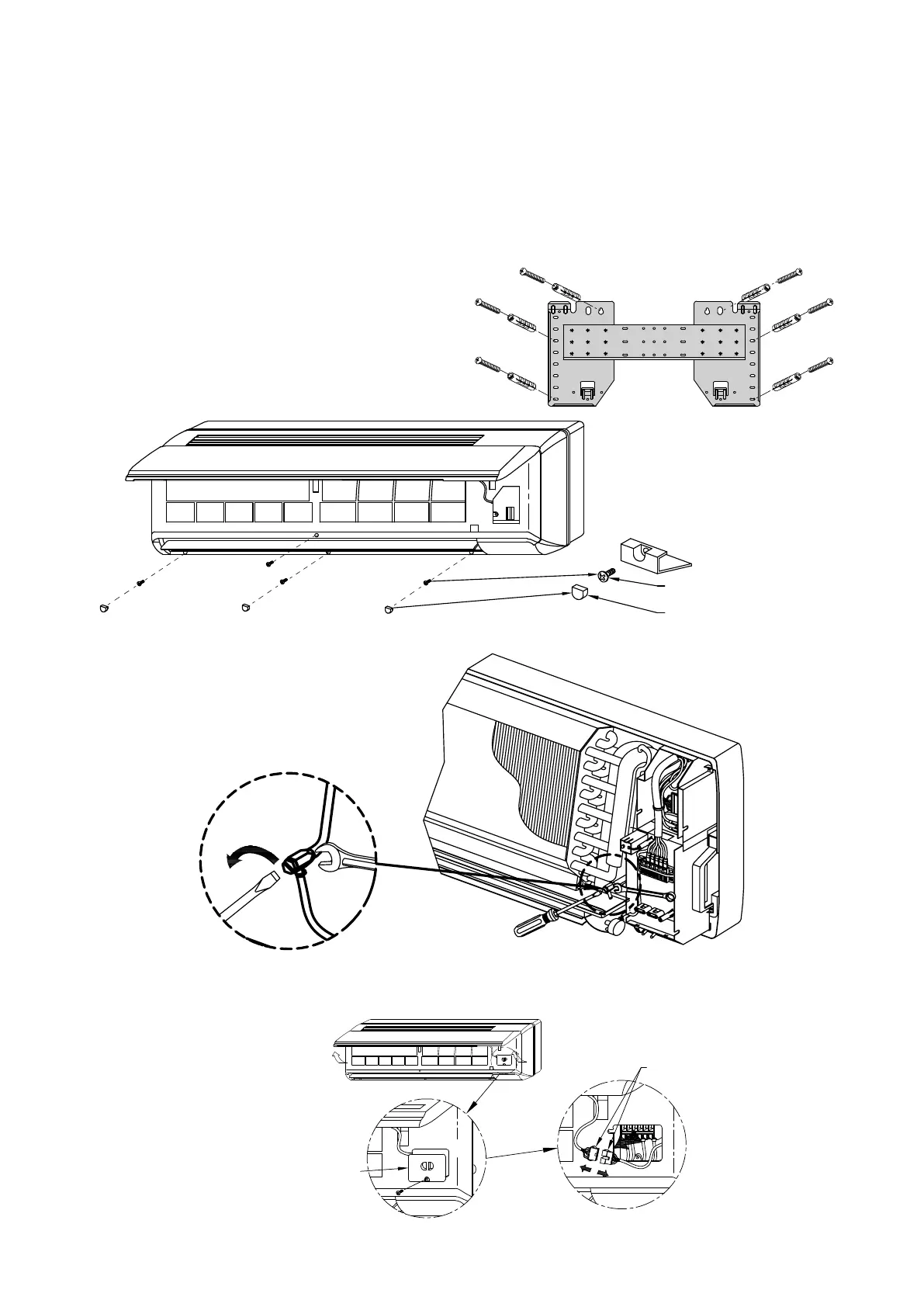

Valvola di sfiato
- Effettuare i collegamenti idraulici. Ripetute piegature dei
tubi ne possono provocare la rottura. Sui tubi dell’unità è
indicato il verso del flusso dell’acqua.
- Collegare il raccordo di scarico della condensa con la linea di
drenaggio e verificarne il funzionamento.
- Isolare adeguatamente le tubazioni.
- Posizionare l’unità FCWI sulla dima dopo aver passato i tubi
attraverso il foro o nelle scanalature del muro. Verificare che
il ventilconvettore sia “in bolla” sia in senso verticale che
orizzontale.
- Quando tutte le operazioni sono state ultimate (collegamenti
elettrici e idraulici, fissaggio del ventilconvettore e
collegamento dello scarico condensa) chiudere il foro nel
muro con materiale di riempimento.
- Sfiatare mediante l’apposita valvola lo scambiatore.
- Completare il rimontaggio dei componenti dell’unità facendo
attenzione che residui dei materiali usati per l’installazione
non blocchino la ventola o ostruiscano i filtri o le gliglie.
- Dopo l’installazione eseguire una prova di funzionamento del
ventilconvettore.
Viti
Tappo
RIMUOVERE LA GRIGLIA DEL TELAIO
1. Aprire il pannello frontale afferrando il pannello dalla scanalatura arrotondata laterale e tirandolo verso di sé.
2. Svitare il coprimorsetti, estrarre e scollegare il collegamento della scheda display come mostrato in figura.
Coprimorsetti
Collegamento
scheda display
