COLLEGAMENTI ELETTRICI
ATTENZIONE: prima di effettuare qualsiasi
intervento, assicurarsi che l’alimentazione elettrica
sia disinserita.
L’unità deve essere collegata direttamente ad un
attacco elettrico o ad un circuito indipendente.
Alimentare con tensione di 220-240V (±10%).
Per proteggere l’unità contro i cortocircuiti, montare
sulla linea di alimentazione un interruttore
onnipolare magnetotermico max. 2A 250V (CIRCUIT
BREAKER) con distanza minima di apertura dei
contatti di 3mm.
Il cavo elettrico di alimentazione deve essere del tipo H07
V-K oppure N07 V-K con isolamento 450/750V se incassato
in tubo o canaletta. Per installazioni con cavo in vista usare
cavi con doppio isolamento di tipo H5VV-F.
Per tutti i collegamenti seguire gli schemi elettrici a
corredo dell’apparecchio.
Assicurarsi che il cablaggio sia eseguito in conformità
alle leggi e alle normative vigenti e al presente
manuale.
Tutte le parti e i materiali forniti in cantiere devono esse-
re conformi alle leggi e alle normative nazionali.
FCWI_2V FCWI_3V FCWI_VL
IG 2A
Sez. cavi 1.5mm
2
ATTENZIONE
L'unità deve essere collegata a terra in modo adabile; qualora fosse collegata in modo errato potrebbe provo-
care scariche elettriche o incendi.

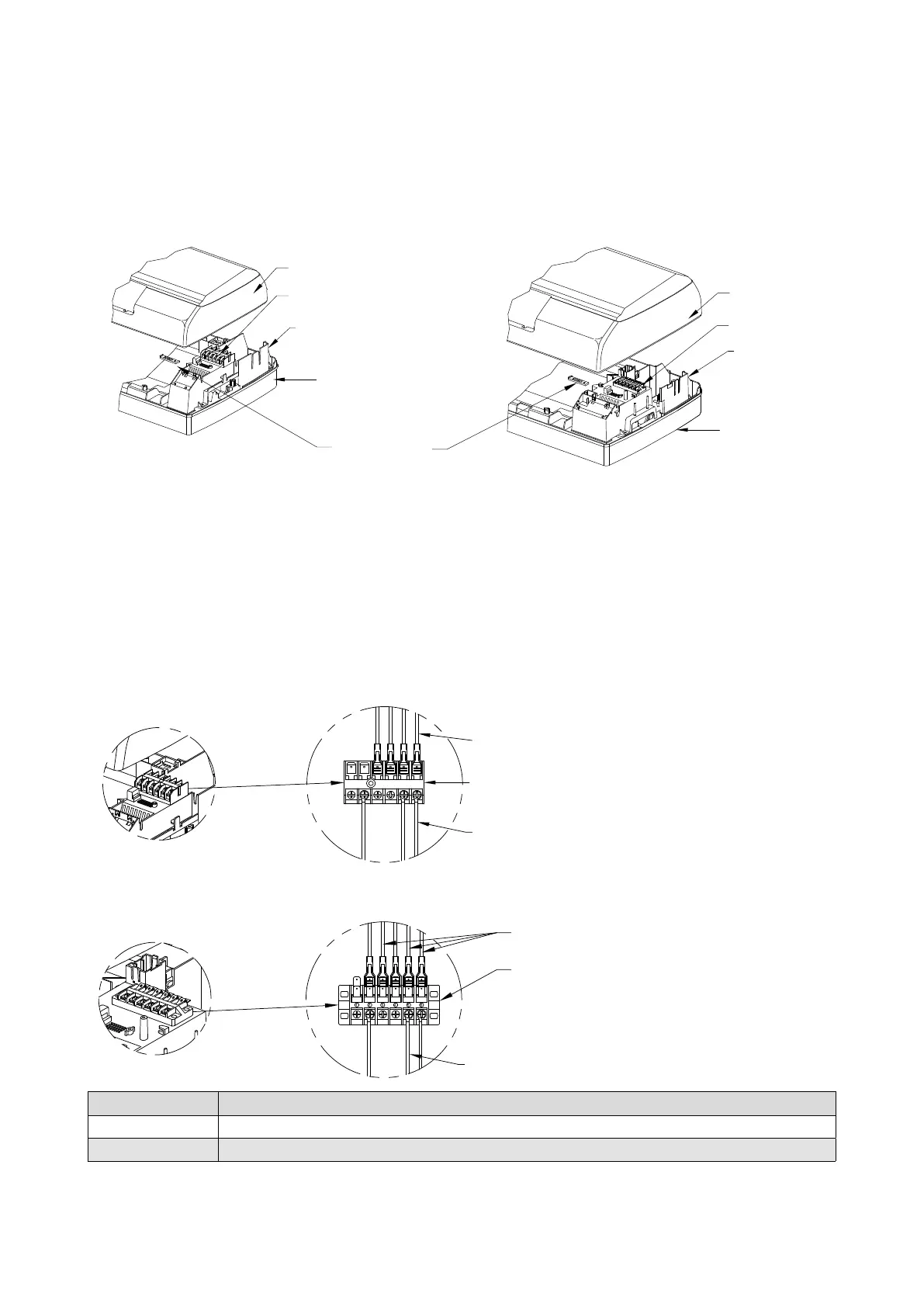

COLLEGAMENTI ELETTRICI AI VENTILCONVETTORI
FCWI233V - FCWI232V - FCWI23VL - FCWI333V - FCWI332V - FCWI33VL
FCWI233V
FCWI232V
FCWI23VL
FCWI333V
FCWI332V
FCWI33VL
FCWI433V - FCWI432V - FCWI43VL - FCWI533V - FCWI532V - FCWI53VL
FCWI433V
FCWI432V
FCWI43VL
FCWI533V
FCWI532V
FCWI53VL
Controllo con
scheda elettronica a
microprocessore
Controllo con
scheda elettronica a
microprocessore
Morsettiera
Morsettiera
Cavo di collegamento
Cavo di collegamento
Bloccacavo
Alloggiamento scheda di controllo
Alloggiamento
scheda di controllo
Morsettiera
Morsettiera
Griglia a telaio
Griglia a telaio
Basamento
Basamento
