60
Vanne de
purge
- Effectuer les raccordements hydrauliques. Les pliages répétés
des tuyaux peuvent provoquer leur rupture. Sur les tuyaux
de l'unité est indiqué la direction du flux de l'eau.
- Brancher le raccord d'évacuation des condensats à la conduite
de drainage et vérifier son fonctionnement.
- Isoler correctement les tuyaux.

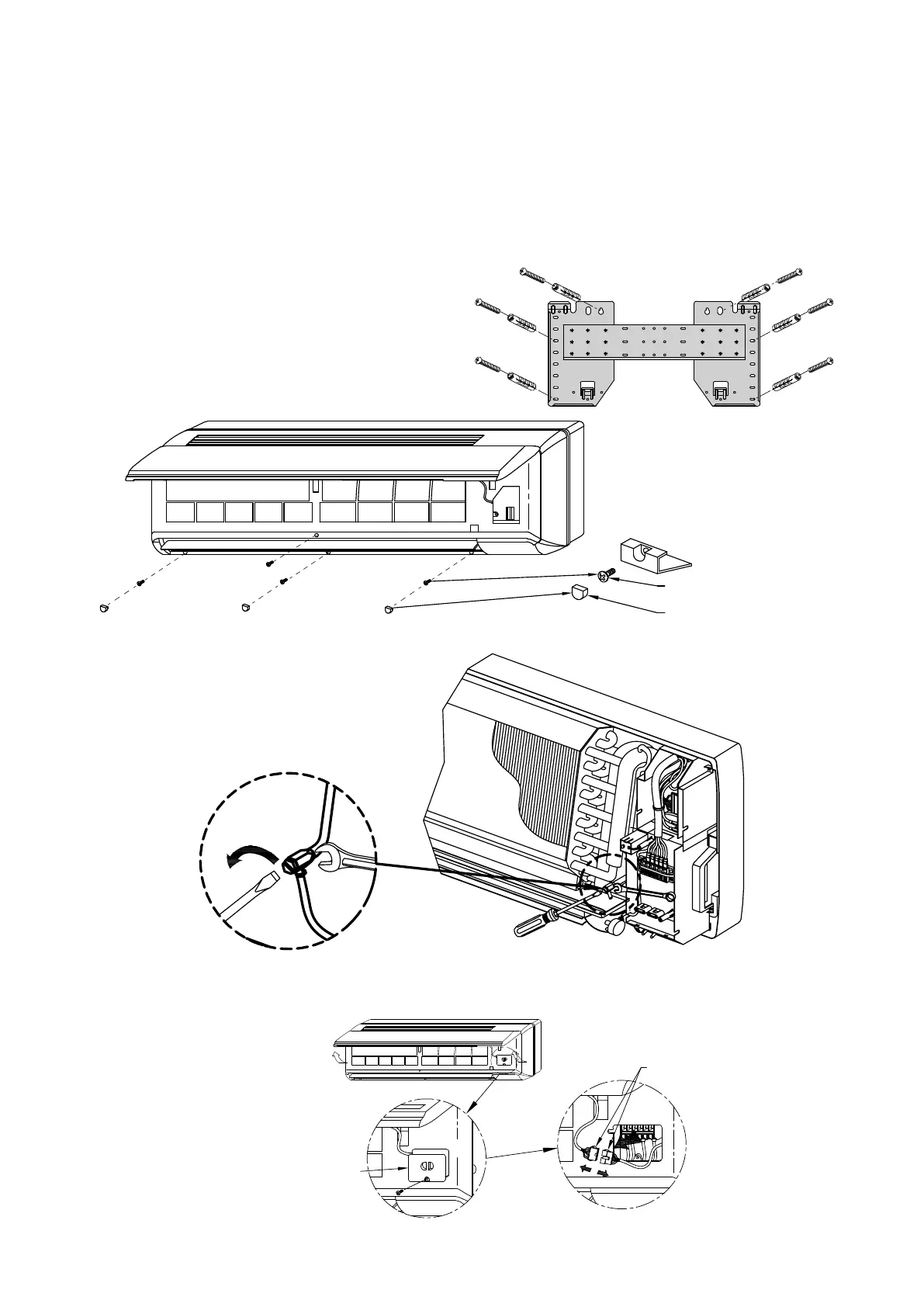

- Placer l'unité FCWI sur le gabarit après avoir passé les tuyaux
dans le trou ou dans les rainures du mur. Vérifier que le
ventilo-convecteur est de niveau à la fois verticalement et
horizontalement.
- Lorsque toutes les opérations sont terminées (raccordements
électriques et hydrauliques, fixation du ventilo-convecteur et
raccordement de l’évacuation des condensats), fermer le trou
dans le mur avec un matériau de remplissage.
- Purger l'échangeur avec la vanne prévue à cet effet.
- Terminer le remontage des composants de l’unité en veillant
à ce que les résidus de matériaux utilisés lors de l’installation
ne bloquent pas le ventilateur et n’obstruent pas les filtres ni
les grilles.
- Après l'installation, effectuer un essai de fonctionnement du
ventilo-convecteur.
Vis
Bouchon
DÉPOSER LA GRILLE DU CHÂSSIS
1. Ouvrir le panneau avant en le saisissant par la rainure latérale arrondie et en le tirant vers soi.
2. Dévisser des cache-bornes, extraire et débrancher la connexion de la carte afficheur comme indiqué dans la figure.
Cache-bornes
Branchement
carte de
l'afficheur
