RACCORDEMENTS ÉLECTRIQUES
ATTENTION :: avant toute intervention, vérifier que
l'alimentation électrique a été coupée.
L’unité doit être raccordée directement à une prise
électrique ou à un circuit indépendant.
Alimenter avec une tension de 220-240V (±10%).
Pour protéger l'unité contre les courts-circuits,
monter sur la ligne d'alimentation un interrupteur
omnipolaire magnéto-thermique de 2A, 250V
max. (DISJONCTEUR) avec une distance minimale
d'ouverture des contacts de 3mm.
Le câble d'alimentation électrique doit être du type H07 V-K
ou N07 V-K avec isolation 450/750V s'il est encastré dans
un tube ou un chemin de câble. Pour les installations avec
câble visible, utiliser des câbles à double isolation de type
H5VV-F.
Pour tous les raccordements, suivre les schémas
électriques fournis avec l'appareil.
S’assurer que le câblage est effectué conformément aux
lois et aux normes en vigueur et au présent manuel.
Toutes les parties et les matériels fournis sur un chantier
doivent être conformes aux lois et aux normes natio-
nales.
FCWI_2V FCWI_3V FCWI_VL
IG 2A
Sect. câbles 1,5mm
2
ATTENTION
L'unité doit être raccordé à la terre de manière able; si elle est mal raccordée, cela pourrait provoquer un
choc électrique ou un incendie.

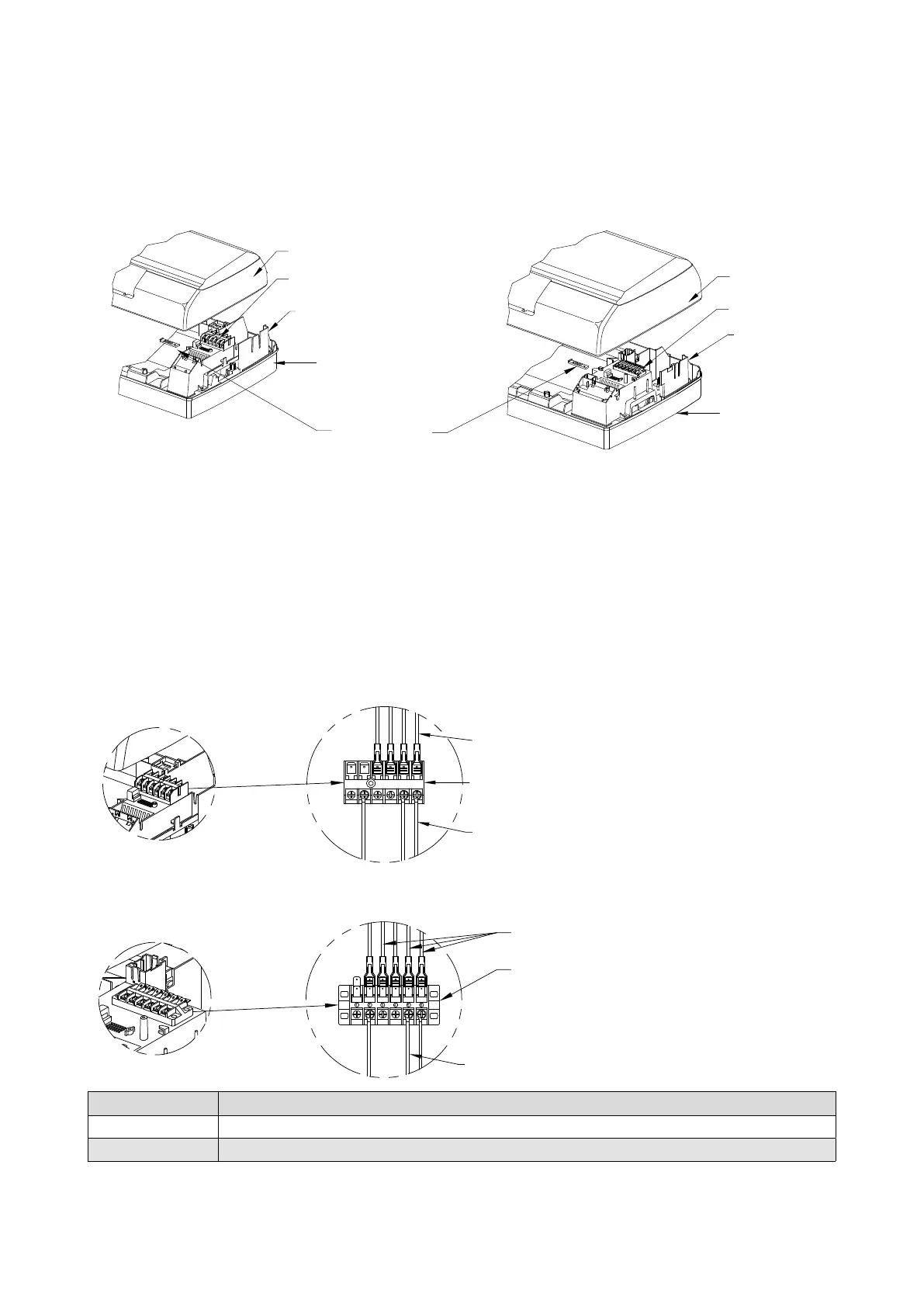

RACCORDEMENTS ÉLECTRIQUES AUX VENTILOCONVECTEURS
FCWI233V - FCWI232V - FCWI23VL - FCWI333V - FCWI332V - FCWI33VL
FCWI233V
FCWI232V
FCWI23VL
FCWI333V
FCWI332V
FCWI33VL
FCWI433V - FCWI432V - FCWI43VL - FCWI533V - FCWI532V - FCWI53VL
FCWI433V
FCWI432V
FCWI43VL
FCWI533V
FCWI532V
FCWI53VL
Contrôle avec carte
électronique à
microprocesseur
Contrôle avec carte
électronique à
microprocesseur
Boîte à bornes
Boîte à bornes
Câble de raccordement
Câble de raccordement
Serre-câble
Logement carte de contrôle
Logement carte de
contrôle
Boîte à bornes
Boîte à bornes
Grille à châssis
Grille à châssis
Base
Base
