ahlmann AS 4 - Luftfilter Warten; Wechseln

S04C S04C8-8

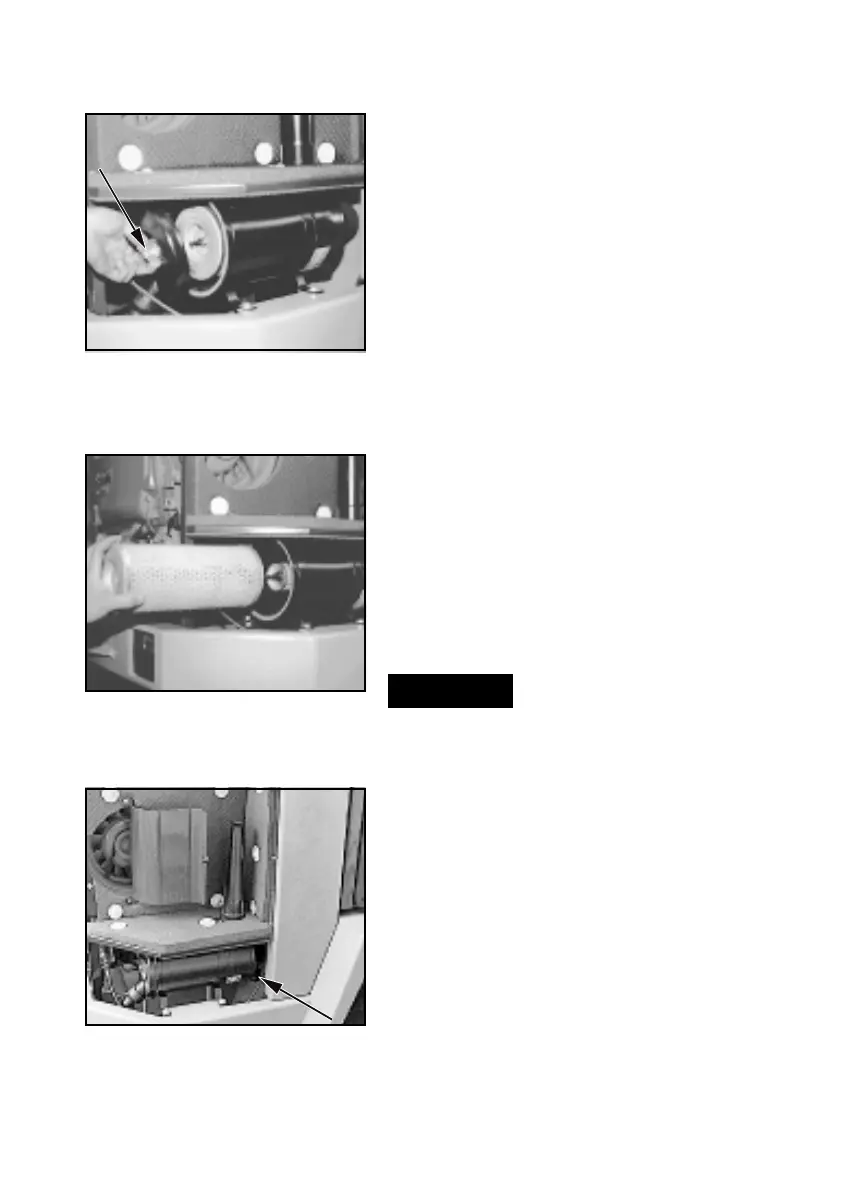

Bild 8-13
Bild 8-14
8.2.9 Luftfilter warten/
wechseln
HINWEIS
- Das Staubaustragventil ist von
Zeit zu Zeit zu kontrollieren ggf.
zu reinigen.
- Die Wartung der Filterpatrone ist
erforderlich, wenn das rote Feld
im Wartungsanzeiger (8-15/Pfeil)
sichtbar ist, spätestens jedoch
nach 12 Monaten.
(1) Motorabdeckhaube öffnen.
(2) Befestigungsschraube am Fil-
terdeckel herausschrauben (8-13/
Pfeil) und Filterdeckel abziehen.
(3) Befestigungsschraube an Filter-
patrone abschrauben und Filterpa-
trone herausziehen (8-14).
(4) Filterpatrone reinigen. Filter-
patrone mit der Stirnseite mehrmals
senkrecht leicht gegen den Hand-
ballen oder ebener weicher Fläche
ausklopfen, damit der Staub abfällt.
Stirnseite der Patrone nicht beschä-
digen.
ACHTUNG
Für die Reinigung kein Benzin,
heiße Flüssigkeiten oder Preßluft
verwenden.
(5) Filterpatrone mit einer Hand-
lampe ableuchten und auf Beschä-
digungen prüfen.
Bei Beschädigungen der Patrone
oder Dichtung, Patrone wechseln.
(6) Filterpatrone einbauen und
festschrauben.
(7) Filterdeckel so auf das Filter-
gehäuse aufsetzen, daß der Rich-
tungspfeil in der Markierung "OBEN-
TOP" nach oben zeigt. Dadurch ist
gewährleistet, daß das Staubaus-
tragventil nach unten zeigt.
Bild 8-15
8-8
