ahlmann AS 4 - Anbaugeräte; An- und Abbau von Anbaugeräten ohne; Anbaugeräten ohne Hydraulischen Anschluß; Schaufel

S04CS04C

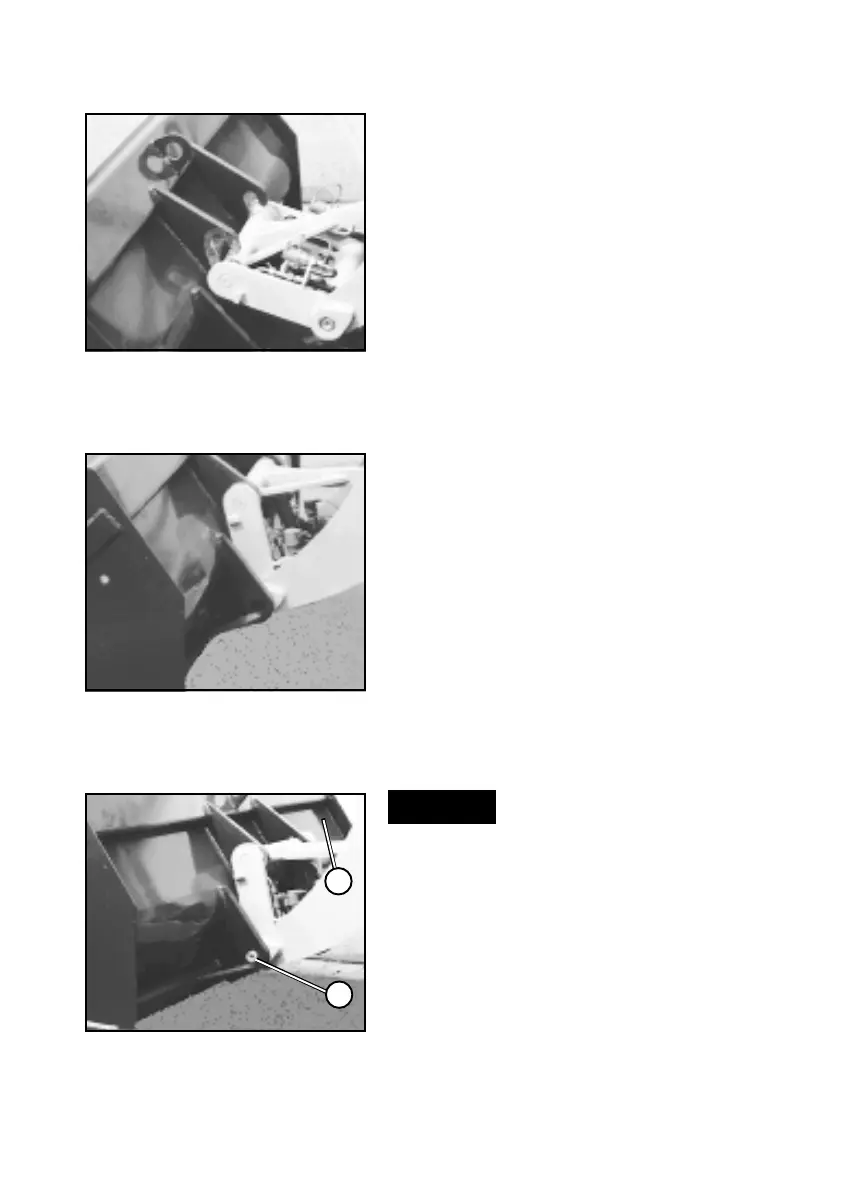

Bild 6-1
Bild 6-2
Bild 6-3
2
6-1
6 Anbaugeräte
6.1 An- und Abbau von An-
baugeräten ohne hydrauli-
schen Anschluß
6.1.1 Schaufel
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heranfahren
(6-1).
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnellwech-
selvorrichtung Schaufel anheben bis
Schnellwechselvorrichtung anliegt
(6-2).
(4) Mit Handhebel für Zusatzhy-
draulik (4-7/8) Schaufel verriegeln
(6-3).
(5) Einhängung und Verriegelung
links und rechts prüfen.
GEFAHR
Die beiden Bolzen der Schnellwech-
selvorrichtung müssen sich auf
beiden Seiten in den Aufnahme-
bohrungen der Schaufelaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-3/2).
1
Bild 6-1
Bild 6-2
Bild 6-3
2
6-1
6 Anbaugeräte
6.1 An- und Abbau von An-
baugeräten ohne hydrauli-
schen Anschluß
6.1.1 Schaufel
Anbau
(1) Schaufelarm in unterste Stel-
lung bringen und Schnellwechsel-
vorrichtung abkippen.
(2) Gerät an Schaufel heranfahren
(6-1).
(3) Mit Schnellwechselvorrichtung
Schaufel aufnehmen und bei gleich-
zeitigem Ankippen der Schnellwech-
selvorrichtung Schaufel anheben bis
Schnellwechselvorrichtung anliegt
(6-2).
(4) Mit Handhebel für Zusatzhy-
draulik (4-7/8) Schaufel verriegeln
(6-3).
(5) Einhängung und Verriegelung
prüfen.
GEFAHR
Die beiden Bolzen der Schnellwech-
selvorrichtung müssen sich auf
beiden Seiten in den Aufnahme-
bohrungen der Schaufelaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-3/2).
1
