5.2.4 Heizungs- und Belüf-
tungsanlage
(1) Je nach Wärmebedarf Kugel-
hahn (5-4/Pfeil) nach oben oder
nach unten bewegen.
HINWEIS
Kugelhahn nach unten, waagerecht,
warm.
Kugelhahn nach oben, senkrecht,
kalt.
(2) Gebläsedrehschalter (5-5/Pfeil)
je nach gewünschter Luftmenge in
Stellung 0, 1 oder 2 schalten.
(3) Luftstromrichtung an den seit-
lich angebrachten Ausströmerdüsen
(5-6/Pfeil) einstellen.
5-5

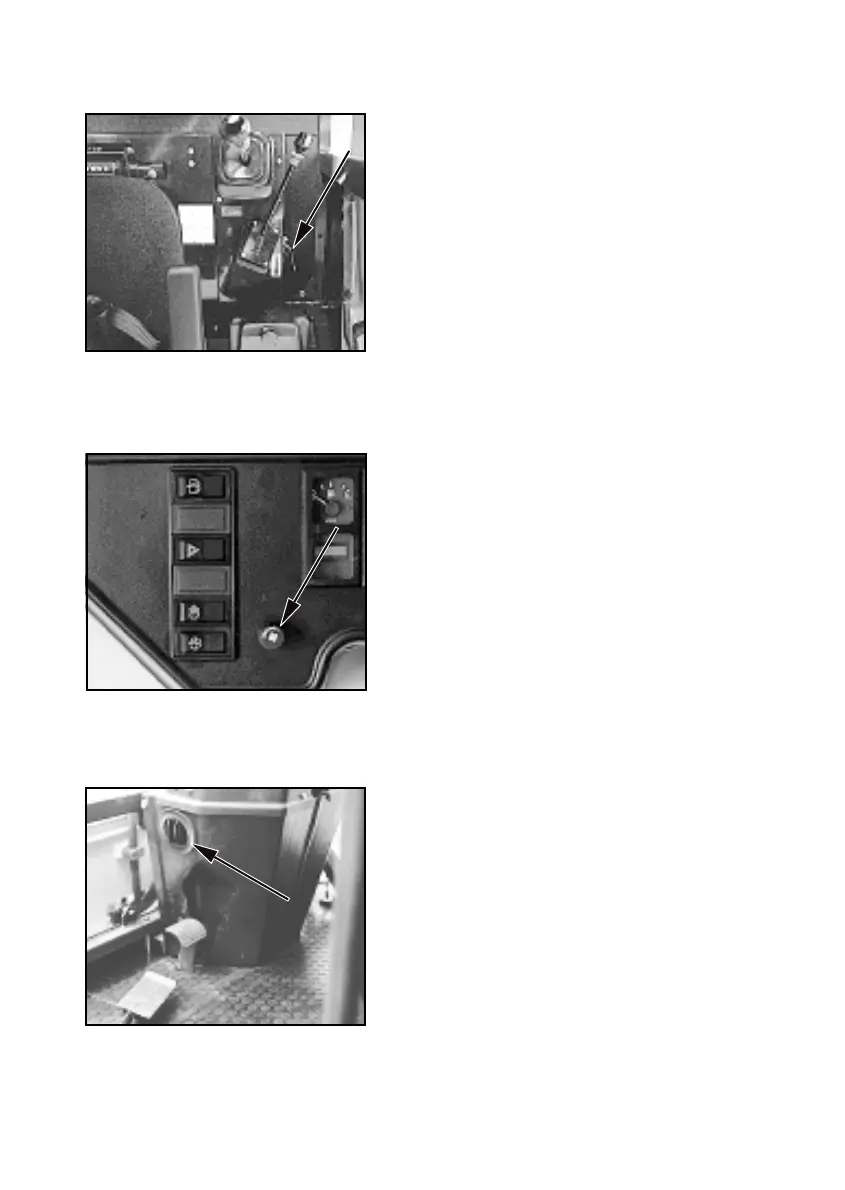

Bild 5-4
Bild 5-6
Bild 5-5
