ahlmann AS 4 - Ölwechsel Achsen

S04C S04C8-4 8-4

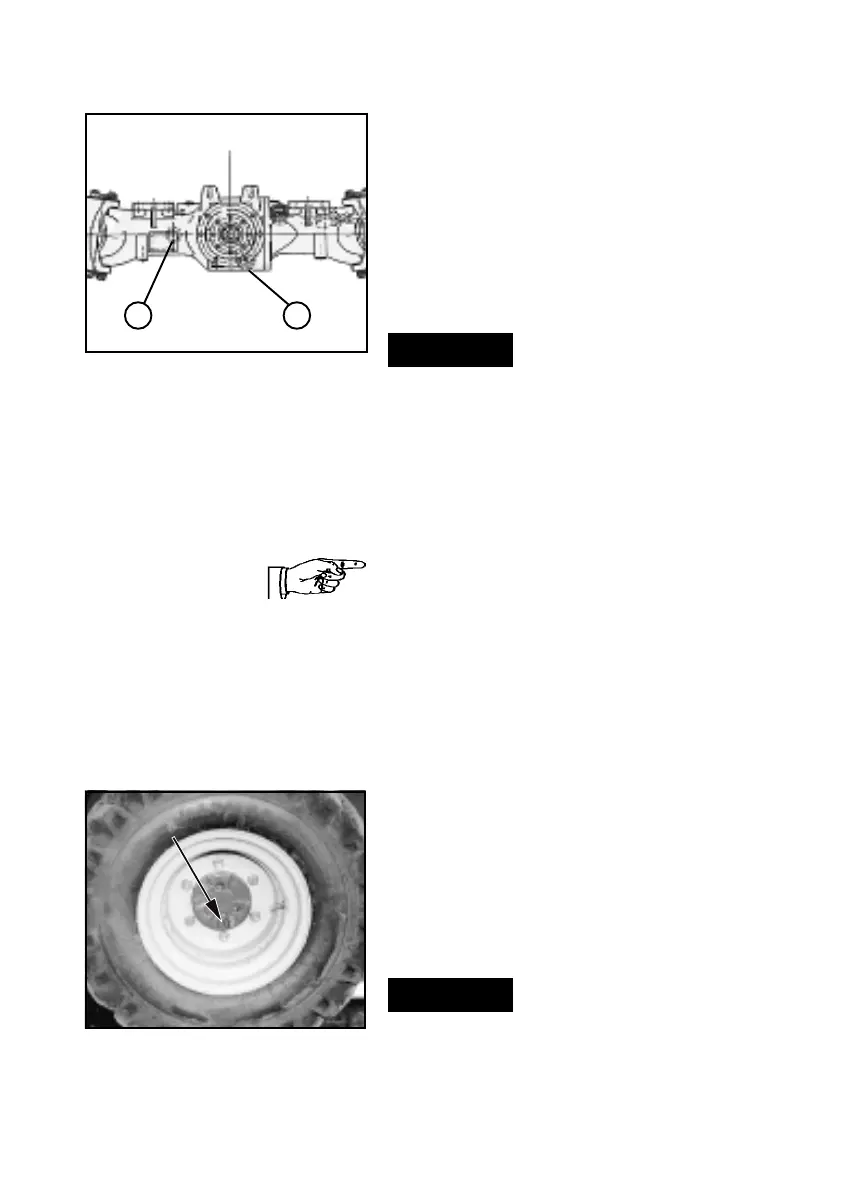

Bild 8-6
1
2
Bild 8-7
8.2.5 Ölwechsel Achsen
Vorderachse
(1) Ausreichend großen Ölauf-
fangbehälter unterstellen.
(2) Verschlußstopfen (8-6/1) und
(8-6/2) aus Achsbrücke heraus-
drehen und Öl auslaufen lassen.
ACHTUNG
Aufgefangenes "Alt-Öl" umweltge-
recht entsorgen.
(3) Verschlußstopfen (8-6/2) mit
neuem Dichtring einschrauben.
(4) Öl über Verschlußstopfen-
bohrung (8-6/1) einfüllen bis Öl zur
Öffnung reicht.
HINWEIS
- Angaben zur Ölmenge sind dem
Wartungsplan (Kapitel 10) zu ent-
nehmen.
- Nach einigen Minuten, falls Öl-
stand gesunken, Öl nachfüllen,
bis vorgeschriebener Stand er-
reicht ist und konstant bleibt.
(5) Verschlußstopfen (8-6/1) mit
neuem Dichtring einschrauben.
Planetengetriebe
(1) Rad so drehen, daß Verschluß-
stopfen (8-7/Pfeil) in Stellung 6 Uhr
steht.
(2) Ausreichend großen Ölauf-
fangbehälter mit Ablaufrinne unter-
stellen.
(3) Verschlußstopfen herausdre-
hen und Öl auslaufen lassen.
ACHTUNG
Aufgefangenes "Alt-Öl" umweltge-
recht entsorgen.
