ahlmann AS 4 - Gerät Verlassen; Fahrersitz Einstellen; Verriegeln und Entriegeln der Ventilgeber für Arbeits- und Zusatz- Hydraulik; Verriegeln

S04C S04C5-7 5-7

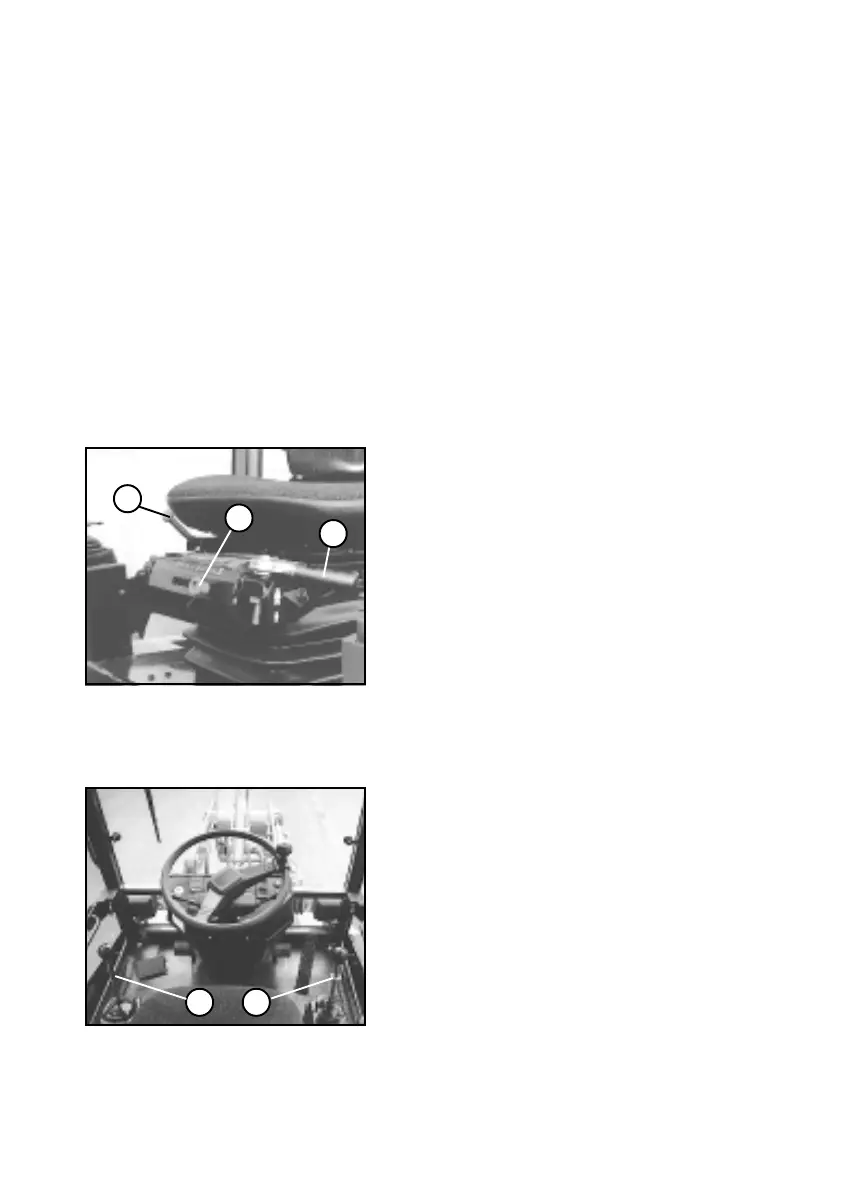

Bild 5-7
Bild 5-8
2
1
3
2
1
5.3.4 Gerät verlassen
(1) Ventilgeber für Arbeits- und
Zusatzhydraulik verriegeln (Kapitel
5.5).
(2) Zündschlüssel abziehen und
Türen verschließen.
5.4 Fahrersitz einstellen
(1) Mit Knarrengriff (5-7/1) Fede-
rung einstellen.
(2) Mit Knopf (5-7/2) Sitzfederung
auf Fahrergewicht abstimmen. Hier-
zu Sitz belasten, Knopf ziehen und
nach rechts oder links verschieben.
(3) Mit Hebel (5-7/3) Unterarm-
abstand zu den Vorsteuerventilen
festlegen.
(4) Höhe der Unterarmauflage mit
Drehknopf unterhalb derselben
festlegen.
5.5 Verriegeln und entrie-
geln der Ventilgeber für
Arbeits- und Zusatzhydraulik
5.5.1 Verriegeln
Roten Zugknopf am Ventilgeber
für Arbeits- (5-8/1) bzw. Zusatz-
hydraulik (5-8/2) hochziehen, 45°
gegen den Uhrzeigersinn drehen
und dann nach unten schieben.
5.5.2 Entriegeln
Roten Zugknopf am Ventilgeber
für Arbeits- (5-8/1) bzw. Zusatz-
hydraulik (5-8/2) hochziehen, 45°
im Uhrzeigersinn drehen und dann
nach oben schieben.
