ahlmann AS 4 - Staplervorsatz

S04CS04C
Bild 6-4
6-2
Abbau
(1) Schaufel auf den Boden stand-
sicher absetzen.
(2) Mit Handhebel für Zusatzhy-
draulik (4-7/8) Schaufel entriegeln.
(3) Schnellwechselvorrichtung ab-
kippen und rückwärts herausfahren.
HINWEIS
Das Typenschild befindet sich auf
der Schaufelrückenseite rechts
unterhalb des Querträgers (6-3/1).
6.1.2 Staplervorsatz
HINWEIS

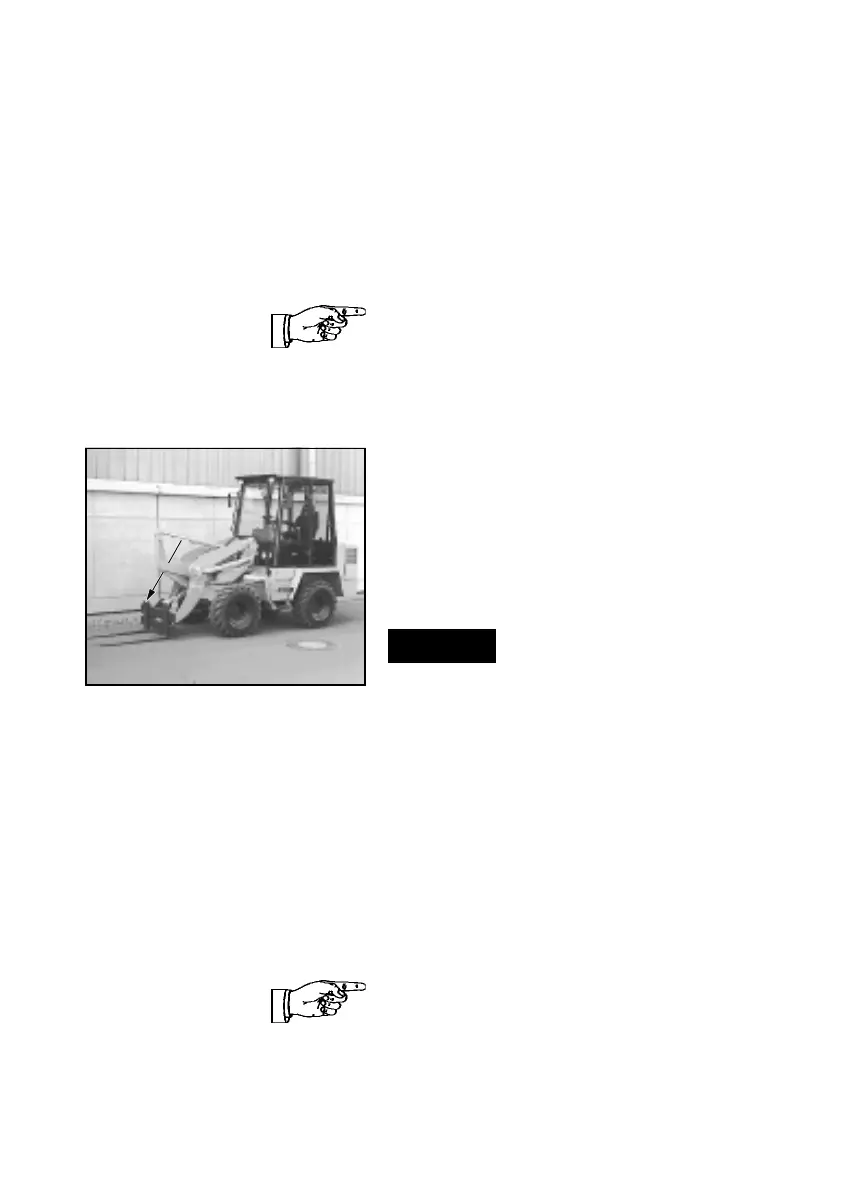

- Bild 6-4 zeigt das Gerät mit Stap-
lervorsatz in unterster Stellung.
- Der An- und Abbau wird analog
zur Schaufel (Abschnitt 6.1.1)
durchgeführt.
GEFAHR
- Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnah-
mebohrungen der Staplervorsatz-
aufhängung befinden und seitlich
deutlich erkennbar herausragen.
- Die Last auf beide Gabelzinken
gleichmäßig verteilen und gegen
Verschieben und Herabfallen si-
chern.
- Last an Gabelrücken anlegen und
Staplervorsatz ankippen.
- Beide Zinken im gleichen Abstand
zur Mitte verstellen und arretieren.
HINWEIS
Das Typenschild befindet sich auf
der Rückseite des oberen Gabelträ-
gers rechte Seite (6-4/Pfeil).
