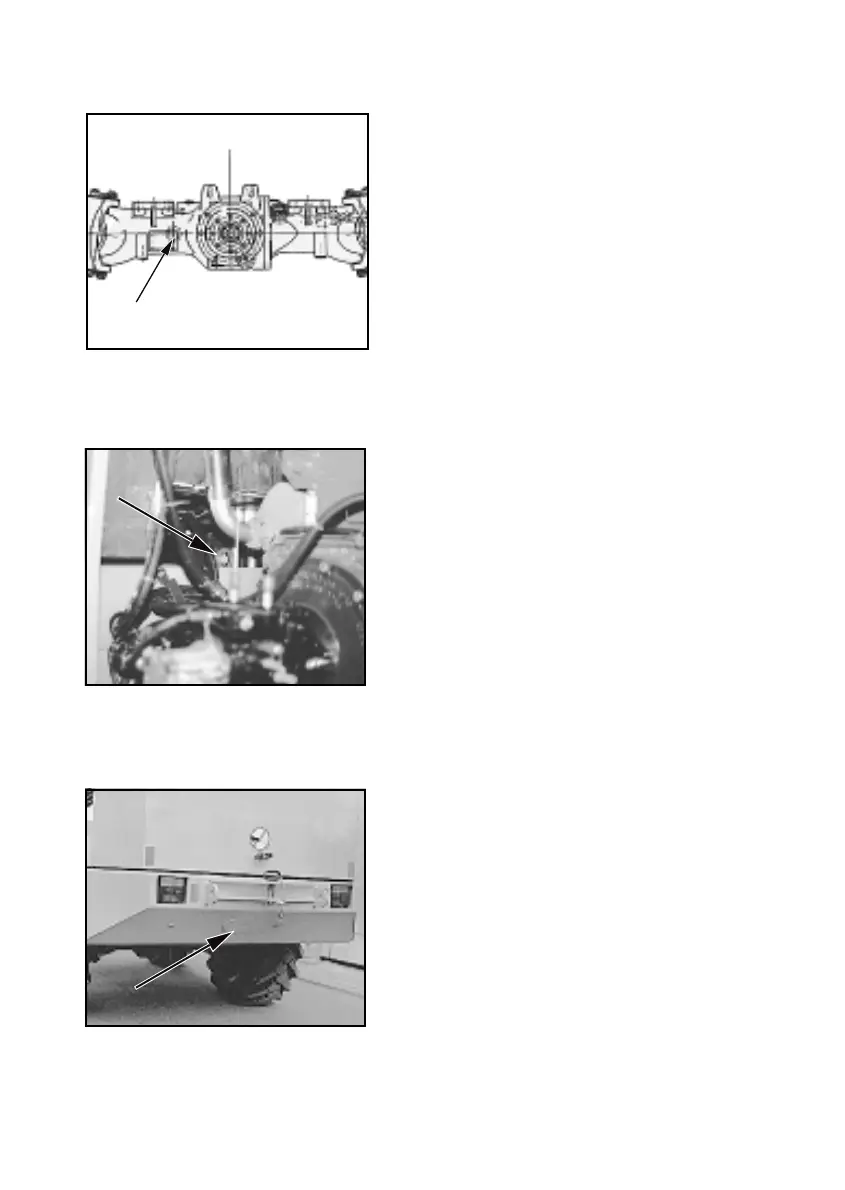

Bild 8-4
Bild 8-3
Vorderachse
(1) Verschlußstopfen aus Achs-
brücke (8-3/Pfeil) herausdrehen.
HINWEIS
- Ölstand muß bis zur Verschluß-
stopfenbohrung reichen.
- Evtl. austretendes Öl auffangen
bzw. ggf. Öl nachfüllen.
(2) Verschlußstopfen mit neuem
Dichtring wieder hineindrehen.
8.2.3 Ölstandskontrolle Hy-
draulikölbehälter
(1) Gerät in waagerechter Position
abstellen.
(2) Schaufelarm in unterste Stel-
lung bringen.
(3) Motorabdeckhaube öffnen.
(4) Ölstand im Schauglas prüfen
(8-4/Pfeil).
HINWEIS
Ölspiegel muß im Schauglas sicht-
bar sein. Ggf. Hydrauliköl über Ein-
füllstutzen (8-10/Pfeil) nachfüllen.
8.2.4 Ölwechsel Motor
(1) Wartungsklappe von Motor-
wanne abschrauben (8-5/Pfeil).
(2) Ausreichend großen Ölauf-
fangbehälter unterstellen.
(3) Motorabdeckhaube öffnen.
(4) Abdeckkappe der Ölablaß-
schraube am Motor abschrauben.
(5) Ablaufstutzen mit Schlauch
aus Werkzeugfach an Ölablaß-
schraube anschrauben.
(6) Verschlußkappe von Schlauch
abziehen.
(7) Weitere Verfahrensweise siehe
Betriebsanleitung Motor.
Bild 8-5
8-3
Bild 8-4
Bild 8-3
Vorderachse
(1) Verschlußstopfen aus Achs-
brücke (8-3/Pfeil) herausdrehen.
HINWEIS
- Ölstand muß bis zur Verschluß-
stopfenbohrung reichen.
- Evtl. austretendes Öl auffangen
bzw. ggf. Öl nachfüllen.
(2) Verschlußstopfen mit neuem
Dichtring wieder hineindrehen.
8.2.3 Ölstandskontrolle Hy-
draulikölbehälter
(1) Gerät in waagerechter Position
abstellen.
(2) Schaufelarm in unterste Stel-
lung bringen.
(3) Motorabdeckhaube öffnen.
(4) Ölstand im Schauglas prüfen
(8-4/Pfeil).
HINWEIS
Ölspiegel muß im Schauglas sicht-
bar sein. Ggf. Hydrauliköl über Ein-
füllstutzen (8-10/Pfeil) nachfüllen.
8.2.4 Ölwechsel Motor
(1) Wartungsklappe von Motor-
wanne abschrauben (8-5/Pfeil).
(2) Ausreichend großen Ölauf-
fangbehälter unterstellen.
(3) Motorabdeckhaube öffnen.
(4) Abdeckkappe der Ölablaß-
schraube am Motor abschrauben.
(5) Ablaufstutzen mit Schlauch
aus Werkzeugfach an Ölablaß-
schraube anschrauben.
(6) Verschlußkappe von Schlauch
abziehen.
(7) Weitere Verfahrensweise siehe
Betriebsanleitung Motor.
Bild 8-5
