ahlmann AS 4 - Page 64

S04C S04C

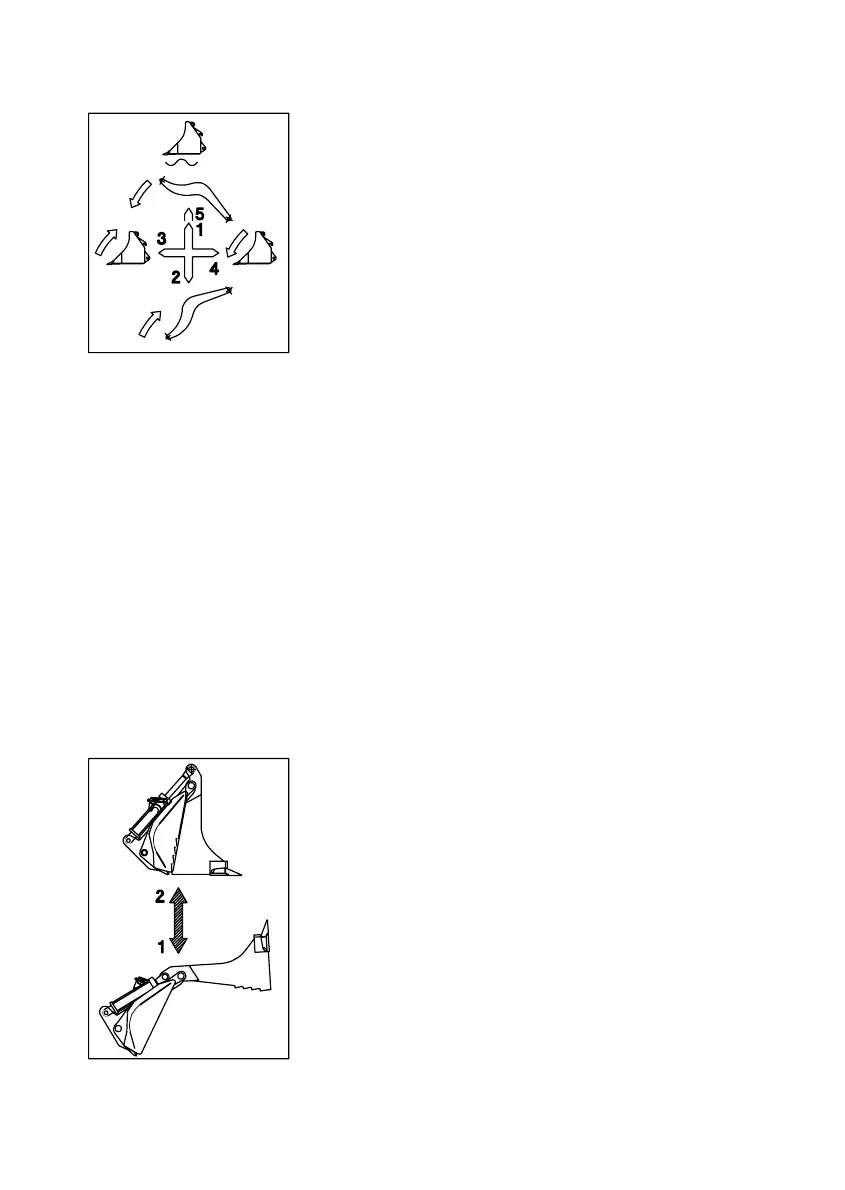

Ventilgeber für Arbeitshydraulik
(4-7/4)
Schaufelarm
1 - Senken
2 - Heben
5 - Schwimmstellung
Schnellwechselvorrichtung
3 - Ankippen
4 - Abkippen
Schaufel
3 - Ankippen
4 - Auskippen
Staplervorsatz
3 - Zinken ankippen
4 - Zinken abkippen
Lasthaken
3 - Lasthaken ankippen
4 - Lasthaken abkippen
Hydraulikhammer
3 - Hydraulikhammer ankippen
4 - Hydraulikhammer abkippen
Greifer
3 - Greifer ankippen
4 - Greifer abkippen
Ventilgeber für Zusatzhydraulik
(4-7/7)
Schnellwechselvorrichtung
1 - Entriegeln
2 - Verriegeln
Mehrzweckschaufel
1 - Öffnen
2 - Schließen
Frontbagger
1 - Löffel ankippen
2 - Löffel auskippen
2-3
Ventilgeber für Arbeitshydraulik
(4-7/4)
Schaufelarm
1 - Senken
2 - Heben
5 - Schwimmstellung
Schnellwechselvorrichtung
3 - Ankippen
4 - Abkippen
Schaufel
3 - Ankippen
4 - Auskippen
Staplervorsatz
3 - Zinken ankippen
4 - Zinken abkippen
Lasthaken
3 - Lasthaken ankippen
4 - Lasthaken abkippen
Hydraulikhammer
3 - Hydraulikhammer ankippen
4 - Hydraulikhammer abkippen
Greifer
3 - Greifer ankippen
4 - Greifer abkippen
Ventilgeber für Zusatzhydraulik
(4-7/7)
Schnellwechselvorrichtung
1 - Entriegeln
2 - Verriegeln
Mehrzweckschaufel
1 - Öffnen
2 - Schließen
Frontbagger
1 - Löffel ankippen
2 - Löffel auskippen
2-3
