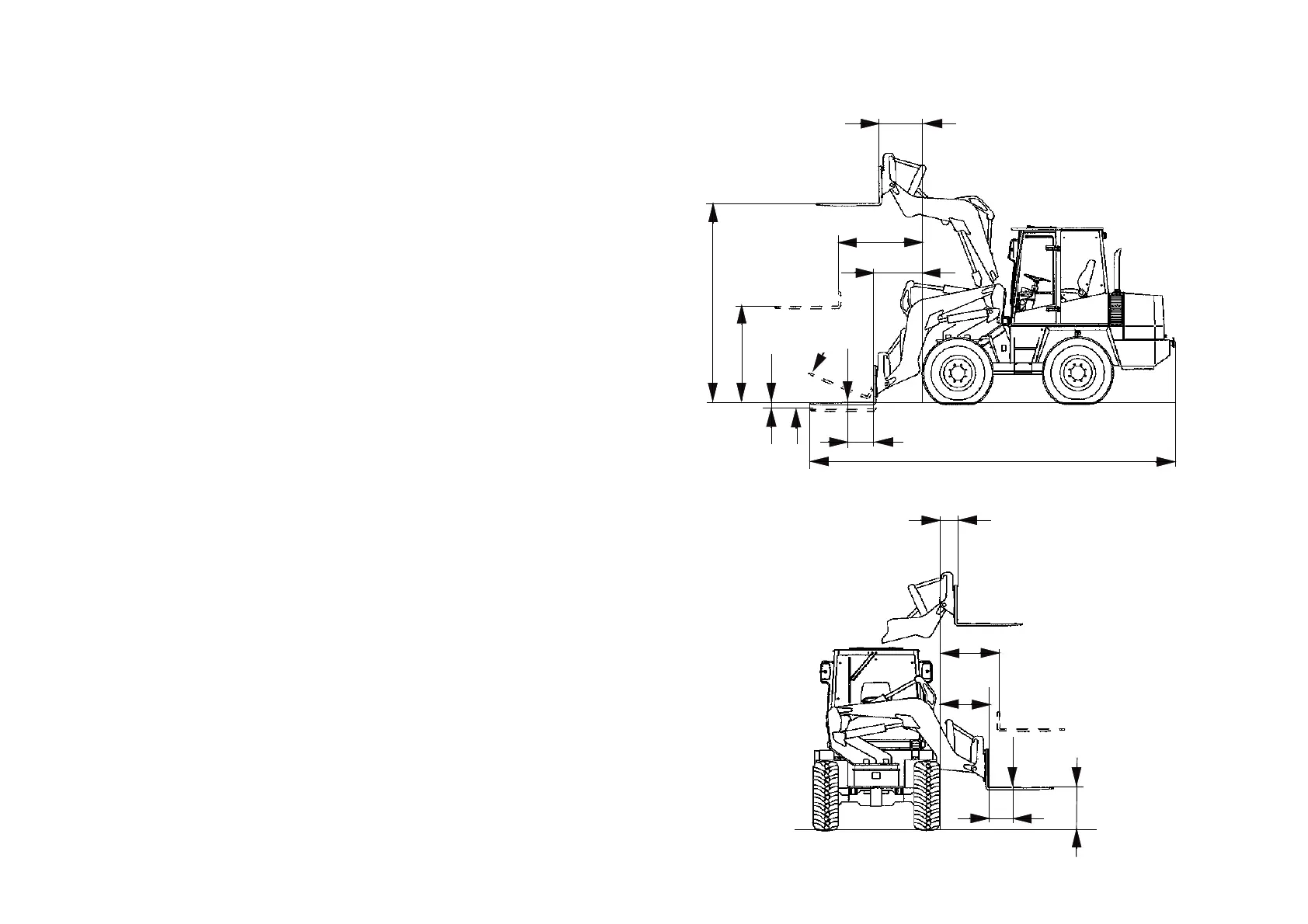

3.17.2 Staplervorsatz/Fork-lift attachment/Gaffel
3.17.1 Skopor
Skoptyp Standard Lättgods- Universalskopa
skopa skopa skopa
Skopvolym m³ 0,40 0,60 0,35
Skopbredd mm 1600 1600 1600
Godsets täthet t/m
3
1,8 1,2 1,8
Tipplast
- i frontläge kN 16,0 14,0 16,0
- i vridet läge kN 15,0 13,0 15,0
Skopkanrens brottkraft kN 21,6 20,0 26,5
Egenvikt kg 185 275 270
A Sammanlagd längd mm 4575 4660 4595
B Tömningsbredd max
vid 45 tömningsvinkel,
frontläge mm 1425 1400 1320
C Tömningsvinkel ° 45 45 45
Max tömningsvinkel ° 45 45 45
D Max tömningsbredd
vid max lyftarmhöjd
och 45 tömningsvinkel,
frontläge mm 740 740 670
E Inmatningsdjup mm 65 65 90
F Tömningshöjd vid
max tömningsbredd
och 45 tömningsvinkel,
frontläge mm 800 670 900
G Tömningshöjd vid
max lyftarm-höjd
och 45 tömnings-
vinkel, frontläge mm 2260 2100 2270
H Fri lyfthöjd mm 2390 2390 2390
I Max tömningsbredd
vid max lyftarmhöjd
och 45 tömningsvinkel,
vridet läge mm 370 380 350
- Max tömnings-bredd
vid 45 tömningsvinkel,
vridet läge mm 1075 1050 965
Universalskopan öppen:
Tömningsbredd
- frontläge mm 515
- vridet läge mm 160
Tömningshöjd mm 2700
3-5 3-6
