6.2. P 602 Otomatik Kontrol Panosu Özellikleri
Kontrol, izleme ve koruma panosu jeneratör şasesi
üzerine montaj yapılmıştır,
Kontrol panosunda bulunan cihazlar ve özellikleri aşa
-
ğıda verilmiştir.
• DSE 6020 kontrol modülü
• Elektronik akü şarj cihazı
• Acil stop butonu
• Gerekli terminaller, sigortalar ve röleler
Jeneratör kontrol modülü DSE 6020 özellikleri
• Jeneratörün Otomatik, Test veya Manüel olarak çalış
-
tırılması ve durdurulması
• Jeneratör ve Şebeke arızalarının izlenmesi ve kontrolü
• LCD ekrandan sistem parametrelerinin gösterilmesi
• 4- sıra, 64 x 132 grafik ekran
• Modül ayarlarının ön panelden veya PC den prog
-
ramlanması
• Basma Bütanlarla kontrol pozisyonlarının kolay seçimi
STOP - MANUEL - TEST - OTOMATİK
Jeneratör Start ve Stop Butonları Ekran bilgisini ilerlet
-
me butonu Sayfa butonu
Göstergeler, LCD ekran üzerinde
• Jeneratör Volt (F-F, F-N)
• Jeneratör Amper ( LI, L2, L3 )
• Jeneratör Frekans ( Hz)
• Şebeke Volt ( F-F / F-N )
• Şebeke Frekans
• Motor su harareti
• Motor yağ basıncı
• Motor devri
• Çalışma saati
• Akü voltajı
• Hafızaya kayıtlı 5 alarm
Alarmlar İkaz alarmları
• Düşük/Yüksek jeneratör voltajı
• Düşük/ Yüksek jeneratör frekansı
• Aşın/ Düşük hız
• Motor düşük yağ basıncı
• Yüksek motor sıcaklığı
• Düşük/ Yüksek akü voltajı
• Şarj alternatör arızası
• Stop arızası
Durdurma alarmları
• Düşük/Yüksek jeneratör voltajı
• Düşük/Yüksek jeneratör frekansı
• Aşırı/ Düşük hız
• Motor düşük yağ basıncı
• Yüksek motor sıcaklığı
• Start arızası
• Acil stop
• Aşırı akım
• Yağ basınç algılayıcı bağlantısı yok
• Sıcaklık algılayıcı bağlantısı yok
LED göstergeleri
• Şebeke Hazır
• Şebeke Devrede
• Jeneratör Hazır
• Jeneratör Devrede

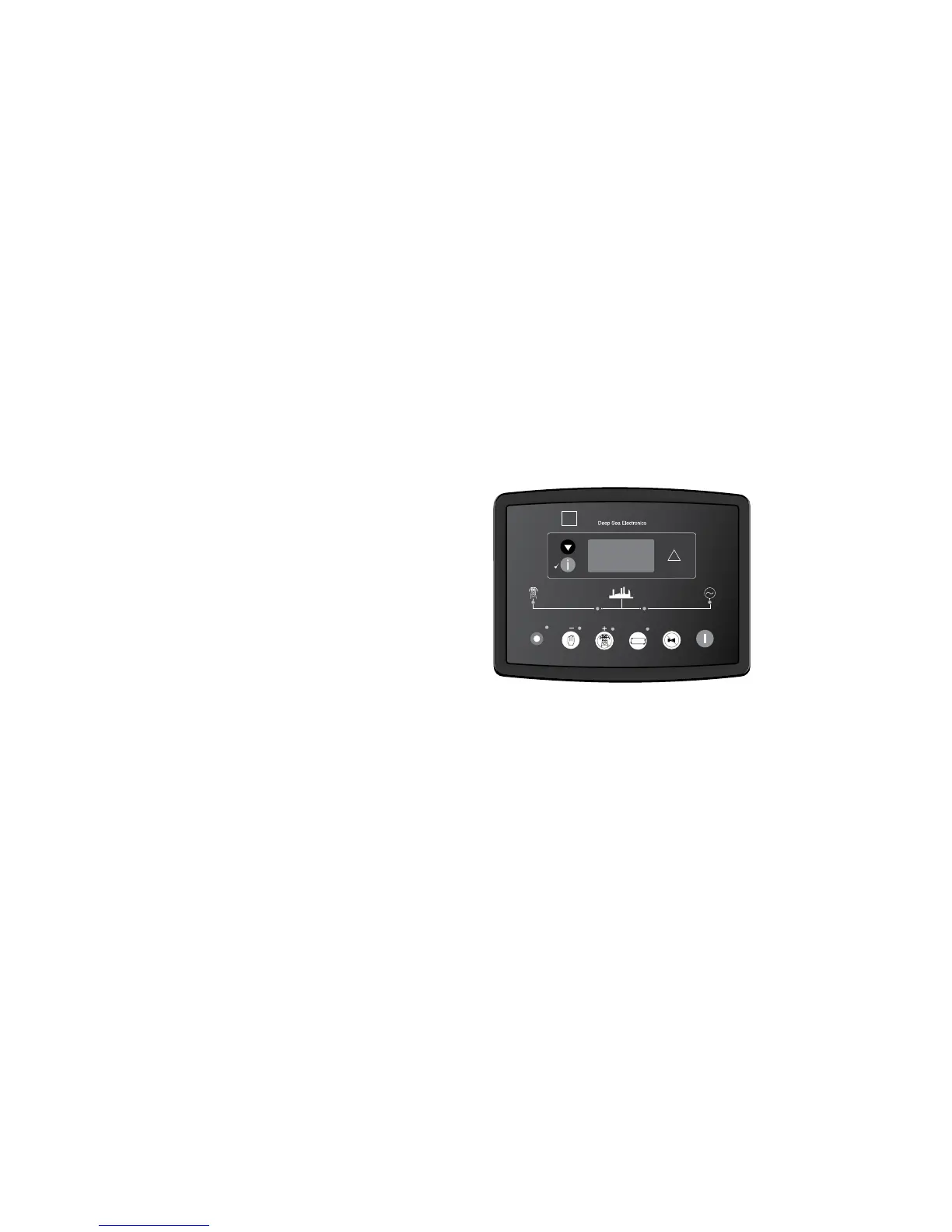

Şekil 6.2. DSE 6020
Otomatik Şebeke Arıza izleme ve Kontrol
AUT O
6020
DSE
