AL-KO SnowLine 700 E - Widok Ogólny 700 E (01); Widok Ogólny 760 te (02)

474911_d 137

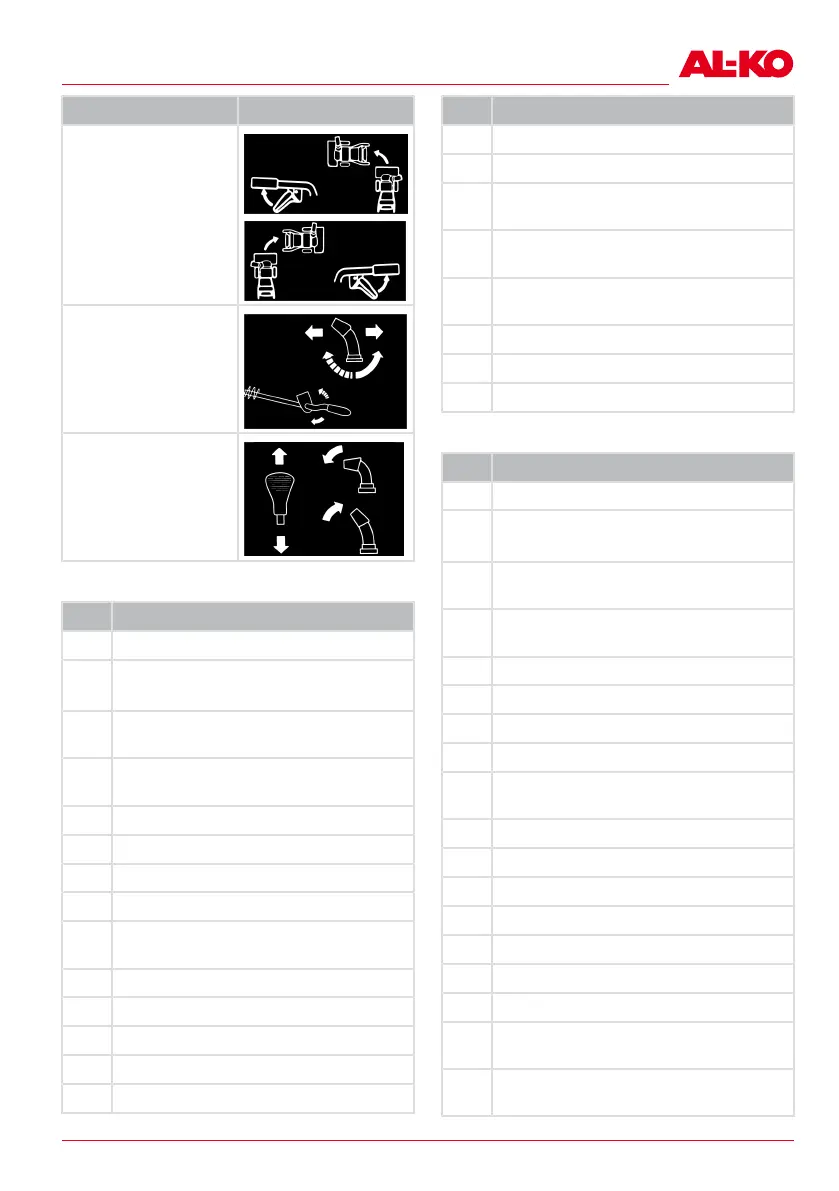

Opis produktu
Symbol Znaczenie
Kierowanie odśnieżar-
ki w lewo / w prawo
Wyrównanie wyrzutu
śniegu za pomocą kor-
by
Ustawienie wysokości
wyrzutu śniegu za po-
mocą dźwigni
2.6 Widok ogólny 700E (01)
Nr Element
1 Dźwignia sprzęgła dla napędu jezdnego
2 Dźwignia wyboru biegu,
6 biegów do przodu i 2 do tyłu
3 Dźwignia do ustawienia wysokości wy-
rzutu
4 Dźwignia sprzęgła dla napędu ślimako-
wego
5 Ogrzewane uchwyty
6 Przełącznik oświetlenia
7 Przełącznik ogrzewania uchwytów
8 Zamienne sworznie ścinane (2×)
9 Korba ręczna do regulacji ustawienia
kierunku wyrzutu
10 Silnik
11 Końcówka przewodu świecy zapłonowej
12 Płozy o regulowanej wysokości
13 Płyta zgarniająca
14 Ślimak tłoczący
Nr Element
15 Koło łopatkowe
16 Osłona
17 Narzędzie do czyszczenia (zamocowa-
ne na osłonie)
18 Wyrzut śniegu z zabezpieczeniem przed
przypadkowym dotknięciem
19 Deflektor na wyrzucie śniegu do usta-
wienia wysokości wyrzutu
20 Korek wlewu oleju
21 Korek zbiornika
22 Oświetlenie
2.7 Widok ogólny 760TE (02)
Nr Element
1 Dźwignia sprzęgła dla napędu jezdnego
2 Dźwignia wyboru biegu,
6 biegów do przodu i 2 do tyłu
3 Dźwignia do ustawienia wysokości wy-
rzutu
4 Dźwignia sprzęgła dla napędu ślimako-
wego
5 Ogrzewane uchwyty
6 Przełącznik oświetlenia
7 Przełącznik ogrzewania uchwytów
8 Zamienne sworznie ścinane (2×)
9 Korba ręczna do regulacji ustawienia
kierunku wyrzutu
10 Silnik
11 Końcówka przewodu świecy zapłonowej
12 Płozy o regulowanej wysokości
13 Płyta zgarniająca
14 Ślimak tłoczący
15 Koło łopatkowe
16 Osłona
17 Narzędzie do czyszczenia (zamocowa-
ne na osłonie)
18 Wyrzut śniegu z zabezpieczeniem przed
przypadkowym dotknięciem
