FR
50

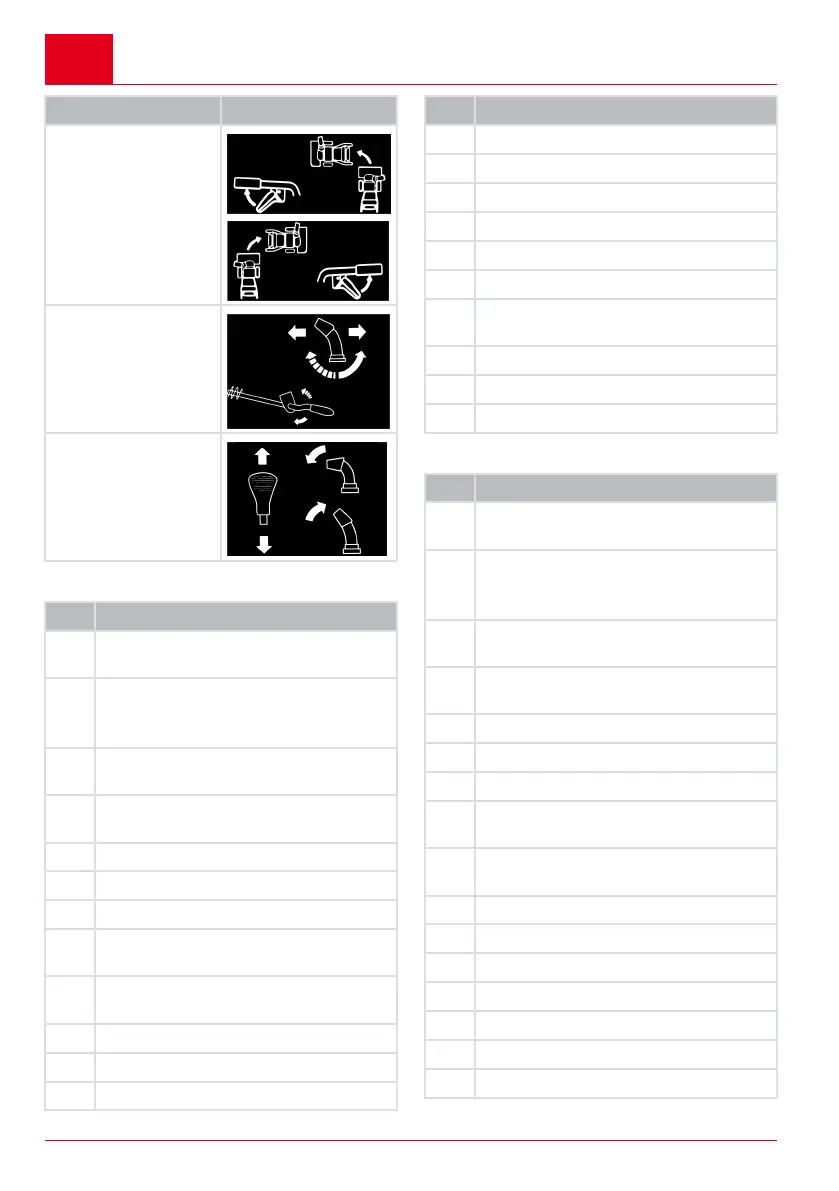

Description du produit
Symbole Signification
Conduire la fraise à
neige vers la gauche /
droite
Aligner le canal d’éjec-
tion avec la manivelle
Régler la hauteur de
canal d’éjection avec
le levier
2.6 Aperçu du produit 700 E (01)
N° Pièce
1 Levier d’embrayage du système d’en-
traînement
2 Levier de vitesses,
6 vitesses en marche avant et 2 vitesses
en marche arrière
3 Levier de réglage de la hauteur d’éjec-
tion
4 Levier d’embrayage de la transmission à
vis sans fin
5 Poignées chauffantes
6 Interrupteur d’éclairage
7 Interrupteur de chauffage des poignées
8 Boulons de cisaillement de rechange
(2x)
9 Manivelle de réglage de la direction
d’éjection
10 Moteur
11 Cosse de bougie
12 Patins réglables en hauteur
N° Pièce
13 Plaque de déblayage
14 Vis sans fin
15 Roue d’éjection
16 Bouclier
17 Outil de nettoyage (fixé sur le bouclier)
18 Canal d’éjection avec protection
19 Déflecteur sur le canal d’éjection pour le
réglage de la hauteur d’éjection
20 Bouchon de remplissage d’huile
21 Bouchon du réservoir
22 Éclairage
2.7 Aperçu du produit 760 TE (02)
N° Pièce
1 Levier d’embrayage du système d’en-
traînement
2 Levier de vitesses,
6 vitesses en marche avant et 2 vitesses
en marche arrière
3 Levier de réglage de la hauteur d’éjec-
tion
4 Levier d’embrayage de la transmission à
vis sans fin
5 Poignées chauffantes
6 Interrupteur d’éclairage
7 Interrupteur de chauffage des poignées
8 Boulons de cisaillement de rechange
(2x)
9 Manivelle de réglage de la direction
d’éjection
10 Moteur
11 Cosse de bougie
12 Patins réglables en hauteur
13 Plaque de déblayage
14 Vis sans fin
15 Roue d’éjection
16 Bouclier
