AL-KO SnowLine 700 E - Prehľad Výrobku 700 E (01); Prehľad Výrobku 760 te (02)

SK
172

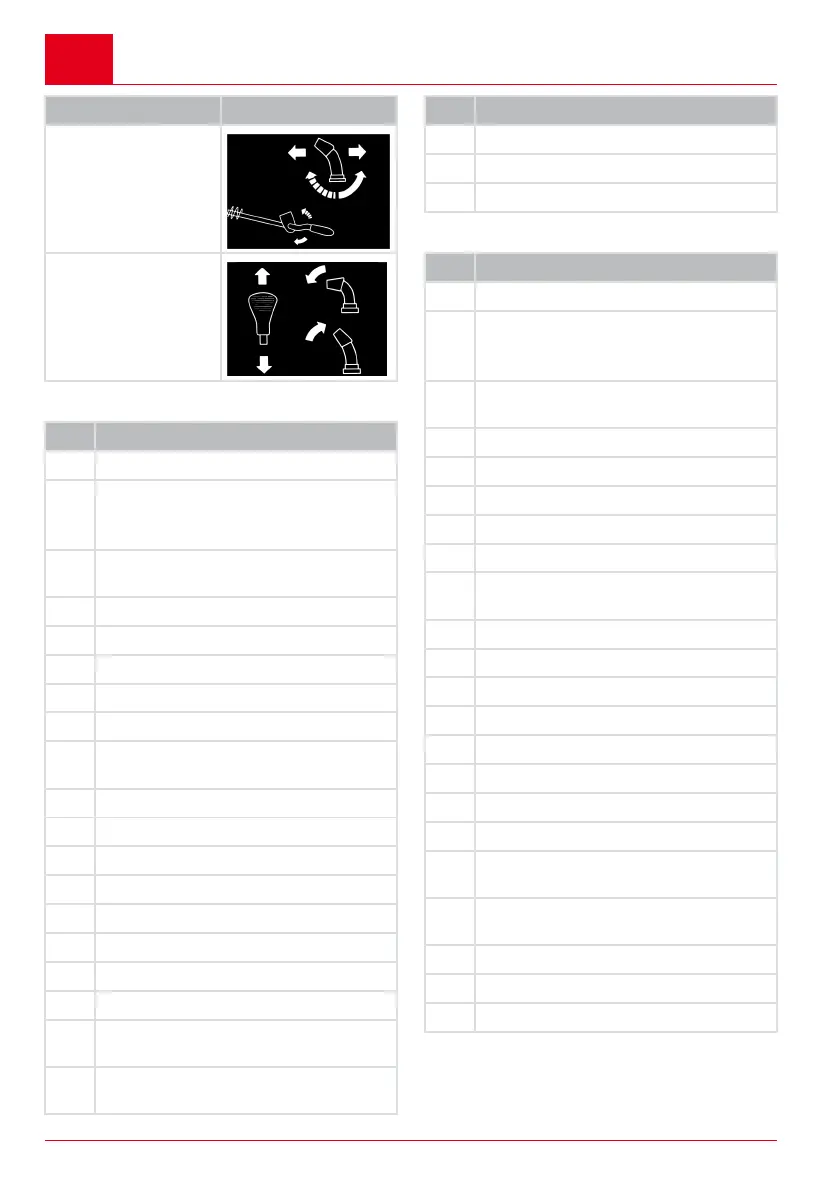

Popis výrobku
Symbol Význam
Nastavenie polohy vy-
hadzovača snehu po-
mocou kľuky
Nastavenie výšky vy-
hadzovača snehu po-
mocou páky
2.6 Prehľad výrobku 700 E (01)
Č. Konštrukčný diel
1 Páka spojky pre pohon pojazdu
2 Páka výberu prevodových stupňov,
6prevodových stupňov dopredu a 2pre-
vodové stupne dozadu
3 Páka pre nastavenie výšky vyhadzova-
nia
4 Páka spojky pre pohon závitovky
5 Vyhrievané rukoväte
6 Spínač osvetlenia
7 Spínač vyhrievania rukovätí
8 Náhradný strižný kolík (2x)
9 Ručná kľuka nastavenia smeru vyha-
dzovania
10 Motor
11 Konektor zapaľovacej sviečky
12 Výškovo nastaviteľné lyžiny
13 Odpratávacia platňa
14 Závitovka
15 Koleso vyhadzovania
16 Štít
17 Náradie na čistenie (upevnené na štíte)
18 Vyhadzovač snehu s ochranou pred ne-
bezpečným dotykom
19 Deflektor na vyhadzovači snehu pre na-
stavenie výšky vyhadzovania
Č. Konštrukčný diel
20 Plniace veko na olej
21 Uzáver palivovej nádrže
22 Osvetlenie
2.7 Prehľad výrobku 760 TE (02)
Č. Konštrukčný diel
1 Páka spojky pre pohon pojazdu
2 Páka výberu prevodových stupňov,
6prevodových stupňov dopredu a 2pre-
vodové stupne dozadu
3 Páka pre nastavenie výšky vyhadzova-
nia
4 Páka spojky pre pohon závitovky
5 Vyhrievané rukoväte
6 Spínač osvetlenia
7 Spínač vyhrievania rukovätí
8 Náhradný strižný kolík (2x)
9 Ručná kľuka nastavenia smeru vyha-
dzovania
10 Motor
11 Konektor zapaľovacej sviečky
12 Výškovo nastaviteľné lyžiny
13 Odpratávacia platňa
14 Závitovka
15 Koleso vyhadzovania
16 Štít
17 Náradie na čistenie (upevnené na štíte)
18 Vyhadzovač snehu s ochranou pred ne-
bezpečným dotykom
19 Deflektor na vyhadzovači snehu pre na-
stavenie výšky vyhadzovania
20 Plniace veko na olej
21 Uzáver palivovej nádrže
22 Osvetlenie
