PRODUKTBESCHREIBUNG
SCHRANKE BV5868
Schrankenmaße mit dem installierten Schrankenbaum RBN8 – siehe Abb. 2; mit dem installierten
Rundbaum RBN6- – siehe Abb. 4. Der Einsatz des Baums RBN6- (Option) ist in den Regionen
mit erhöhter Windbelastung empfehlenswert. Bei Montage eines Auagepfostens (Abb. 3) bitte
bedenken, daß die Baumnutzlänge (L
1
) weniger ist.
Lebensdauer ist 8Jahre, jedoch nicht mehr als 1000000vollständige Zyklen, vorausgesetzt, daß
die Schranke gewartet und die Montage-und Betriebsanleitung eingehalten wird. Die Lebens-
dauer der Schranke hängt von den Betriebsbedingungen ab. Anhand der Tabelle 2 ermitteln Sie
die voraussichtliche Lebensdauer (Anzahl der vollständigen Zyklen):
• Fassen Sie die Lebensdauerfaktoren für Ihre Betriebsbedingungen der Schranke zusammen.

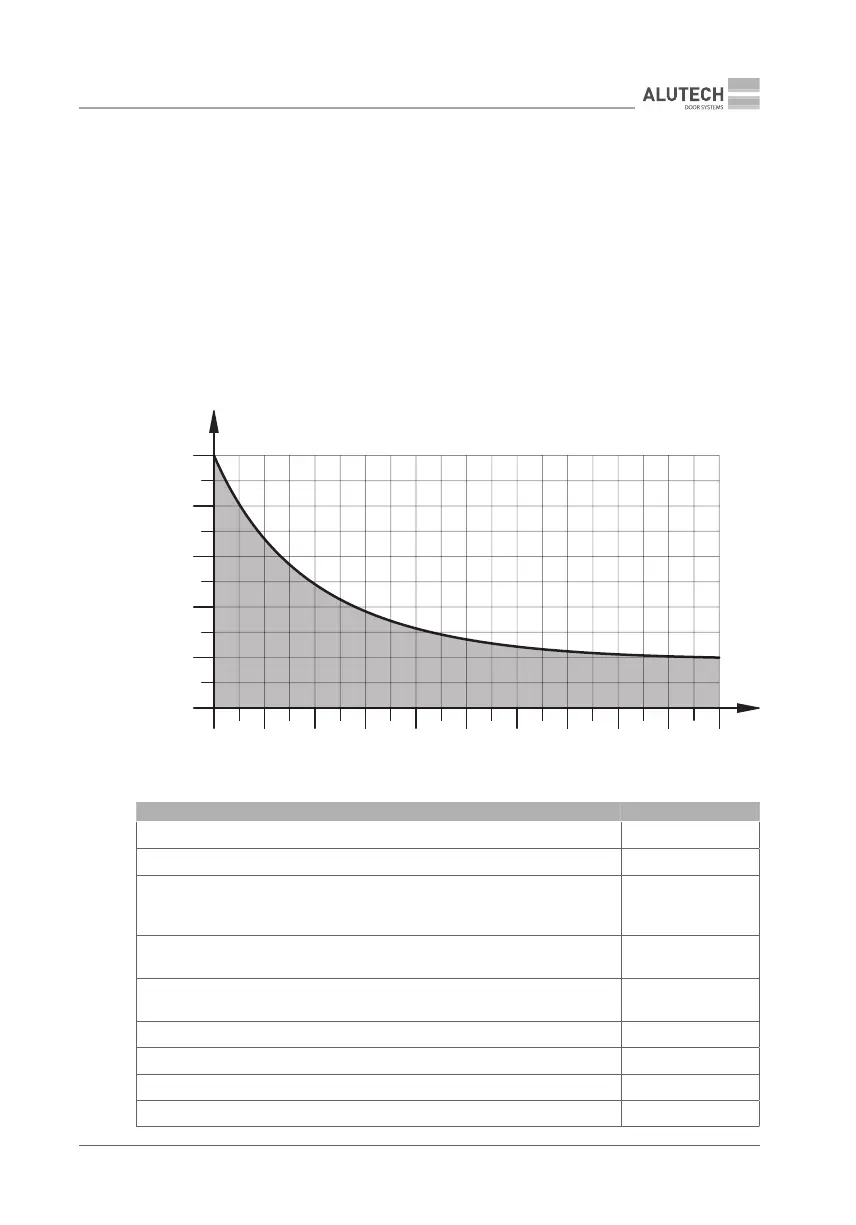

• Ziehen Sie im Diagramm eine vertikale Linie vom Punkt des Gesamtwerts bis zum
Schnittpunkt mit der Kurve.
• Ziehen Sie im Diagramm vom Schnittpunkt aus eine horizontale Linie zum
Lebensdauerwert.
1 000 000
800 000
600 000
400 000
200 000
0 10 20 30 40 50 60 70 80 90 100
%
Tabelle 2
EINSATZBEDINGUNGEN LEBENSDAUERWERT, %
Baumnutzlänge (L
1
) über 5 m 5
Montage einer Pendelstütze 10
Häuge Bewegungsunterbrechung auf Befehl von Sicherheitseinrichtungen oder
auf Steuerbefehl STOP (intensiv benutzte Anlagen, Parkplätze, Übergangsstellen,
Einfahrten zum Haus gehörigen Flächen usw.)
15
Wert 3,0. Einstellung P1–F1
(Kapitel „7,2. Betriebswerte einstellen“)
5
Wert der Bewegungsgeschwindigkeit in Einstellungen ist höher als 7
(Kapitel „7,2. Betriebswerte einstellen“ P6–F1 und P6–F2)
10
Unregelmäßige Netzspannung, Netzspannungssprünge 5
Umgebungstemperatur +40° und unter 0° 5
Sand-und Staubbelastung (Sand-und Staubstürme), Salznebel etc. 10
Erhöhte Windbelastung (> 20 m / s) 5
