EINSTELLUNGEN
SCHRANKE BV5868
7. EINSTELLUNGEN
Die Einstellungen erfolgen über die Tasten, die Einstellungsanzeige wird auf dem Bedienfeld
angezeigt 15 (Abb. 37).
– Taste für Aufrufen-und Verlassen des Einstellungsmenüs.
– Taste für Einstellungen und Bestätigung des aufgerufenen Wertes.
– Taste für das schrittweise Aufwärtsmenü-Scrollen; sie wird auch für die Önen-Ansteuerung
bei Handeistellung der Endlagen verwendet.
– Taste für das schrittweise Abwärtsmenü- Scrollen; sie wird auch für die Schließen-Ansteuerung
bei Handeistellung der Endstellungen verwendet.
Beschreibung des Einstellmenüaufrufes, Auswahl, Bestätigung
undEinstellmenüverlassens
Die Anzeige wird am Beispiel der Einstellungen der Ausgänge vom Steuergerätanschluß 5 für
Aktivieren der Alarmleuchte (Abb. 43) dargestellt.

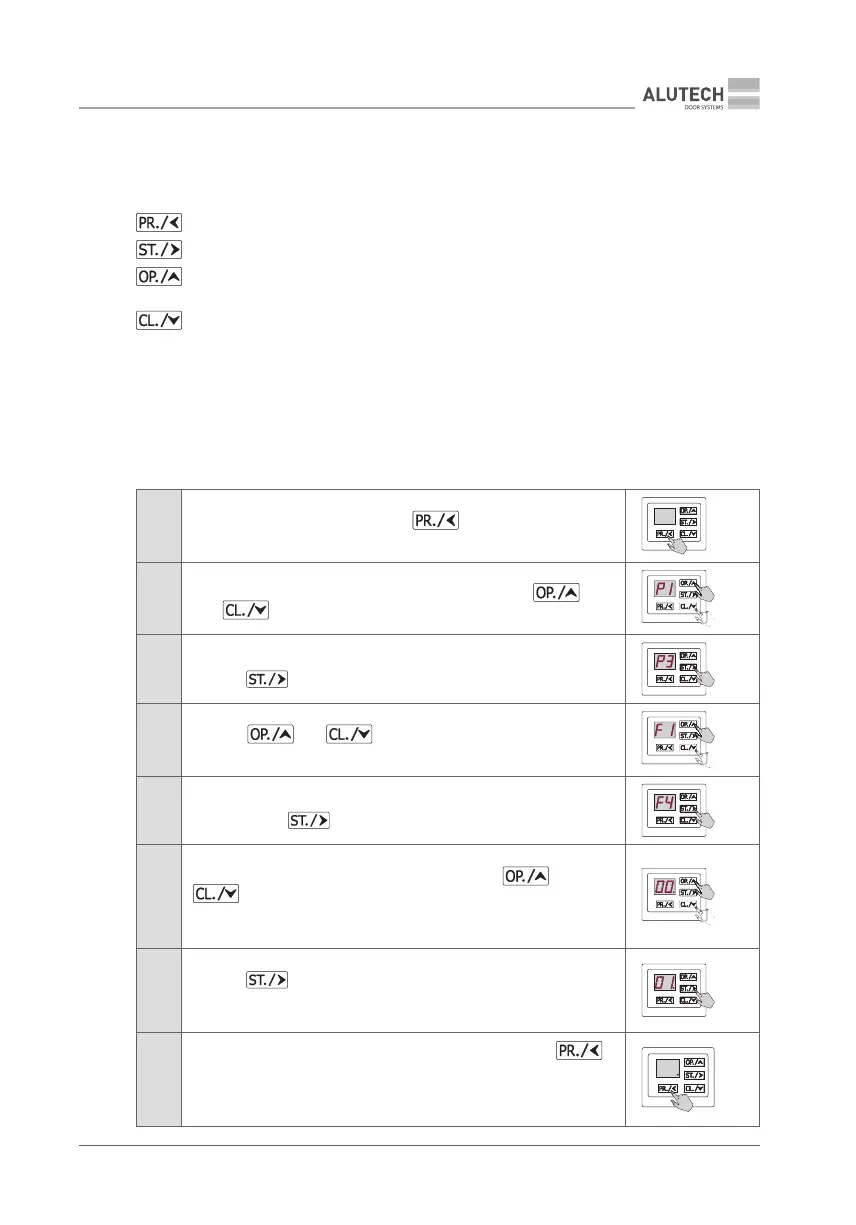

Tabelle 5
1
Betätigen Sie und halten Sie die Taste ~5s gedrückt, um
Einstellungsmenü aufzurufen
≥ 5s
2
Nachdem die Anzeige P1 erscheint, rufen Sie mit der Taste
bzw. das erforderliche Menü P1…P9 auf
3
Nachdem die Anzeige des erforderlichen Menüs erscheint, klicken Sie auf
die Taste
4
Mit Taste bzw. rufen Sie im Menü die erforderliche
Einstellung F1…F9 auf
5
Nachdem die Anzeige der erforderlichen Einstellung erscheint, klicken
Sie auf die Taste
6
Das Bedienfeld zeigt den eingestellten Betriebswert an (Tabelle 15).
DerWert wird mit einem Punkt angegeben. Mit Taste bzw.
wählen Sie den erforderlichen Betriebswert.
ACHTUNG! Für Menü P2 siehe nachstehend Kapitel „7.1. Einstellungen
der Funksteuerung“
7
Nachdem das Display die gewünschte Einstellung anzeigt, klicken Sie auf
die Taste .
Es erscheint die Anzeige mit einem Punkt und das bedeutet die
Abänderung des Einstellwertes
8
Um das Einstellungsmenü zu verlassen, betätigen sie die Taste
(2bis 3-mal), bis die Anzeige mit einem Punkt erscheint.
Y
Im Standby-Modus wird das Einstellungsmenü selbsttätig in
10Min. verlassen
× 2–3
