7.4 SCHLEIFENZÄHLERDATEN
Y
Die Anzahl der ausgeführte Zyklen in sechsstelliger Form wird in der Einstellung beim Wechseln
der Displayanzeige angezeigt (maximal 999 999 Zyklen).
Beispiel: – Zählerwert 123 456 Zyklen.

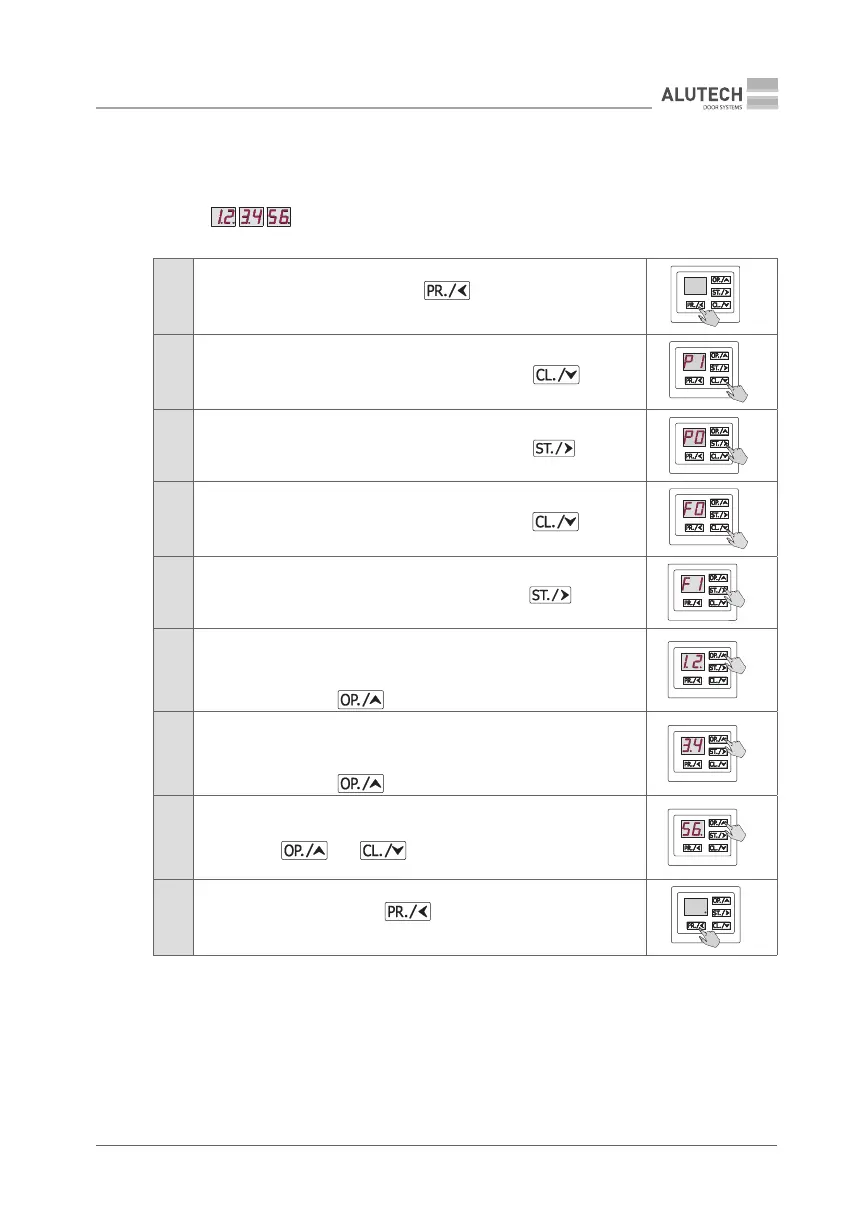

Tabelle 18
1
Betätigen Sie und halten Sie die Taste ~5s lang gedrückt, um
Einstellungsmenü aufzurufen
5 s
2
Nachdem das Display P1 anzeigt, betätigen Sie die Taste
3
Nachdem das Display P0 anzeigt, betätigen Sie die Taste
4
Nachdem das Display F0 anzeigt, betätigen Sie die Taste
5
Nachdem das Display F1 anzeigt, betätigen Siedie Taste
6
Das Display zeigt zwei Ziern mit Punkten (z.B., 1.2.) an. Dies sind die
ersten Ziern des Zählers.
Um die nächsten beiden Ziern des Zählers zu sehen (dritte und vierte),
betätigen Sie die Taste
7
Das Display zeigt zwei nächste Ziern mit einem Punkt dazwischen
(z.B.,3.4) an.
Um die zwei letzten Ziern des Zählers zu sehen (fünfte und sechste),
betätigen Sie die Taste
8
Das Display zeigt die letzten Ziern mit einem Punkt nach der letzten Zier
an (z.B., 5 6.).
Mit der Taste bzw. können die Zählernummern erneut
anzeigen werden
9
Betätigen Sie dreimal die Taste , um das Einstellungsmenü zu
verlassen
×3
7.5 DOPPELVERKEHRLICHTSIGNALREGELUNG
Die Abb. 48 zeigt ein Beispiel der Doppelverkehr-Lichtsignalregelschaltung:
• Anschlüsse für zwei Ampel gemäß Abb. 46 ausführen;
• Anschlüsse für Lichtschranken gemäß Abb. 40 ausführen;
• Ausgänge (Kapitel „7.2. Betriebswerte einstellen“) für die Ampel EINFAHRT (P3–F4–06) und
Ampel AUSFAHRT (P3–F5–05) einstellen;
