INSTALLATION
BARRIÈRE LEVANTE BV5868
5. Installation du fût de la barrière levante. Ouvrez le verrou de la porte à l’aide de la clé, retirez
la porte du fût de la barrière levante (fig. 10) et mettez-la soigneusement de côté. Installez
le fût de la barrière et fixez-le solidement avec des écrous et des rondelles (fig.11).
Si une fondation a été prévue pour l’installation de la barrière levante, marquez et percez quatre
trous à l’endroit d’installation de la barrière levante (g. 12), installez les boulons d’ancrage (non
inclus dans le kit fourni). Installez le fût de la barrière levante (g. 10, 11).
4.2 INSTALLATION DU RESSORT
En fonction du côté de la chaussée sur lequel la barrière levante sera installée et de la direction
d’ouverture de la lisse, dénissez de quel côté par rapport au levier le ressort sera installé (g.13).
4.2.1. BARRIÈRE LEVANTE INSTALLÉE DU CÔTÉ GAUCHE DE LA VOIE D’ACCÈS, OUVERTURE
DE LA LISSE VERS LA GAUCHE. RESSORT INSTALLÉ À GAUCHE
Réglage d’usine. Pour une telle installation de la barrière levante, il est nécessaire de déterminer
le trou correct sur le levier pour ressort (Tableau 3) et, si nécessaire, réinstallez le ressort (g.14).
Y
Le trou de levier dans lequel le ressort est installé par le fabricant n’est pas dénitif et doit être
vérié!

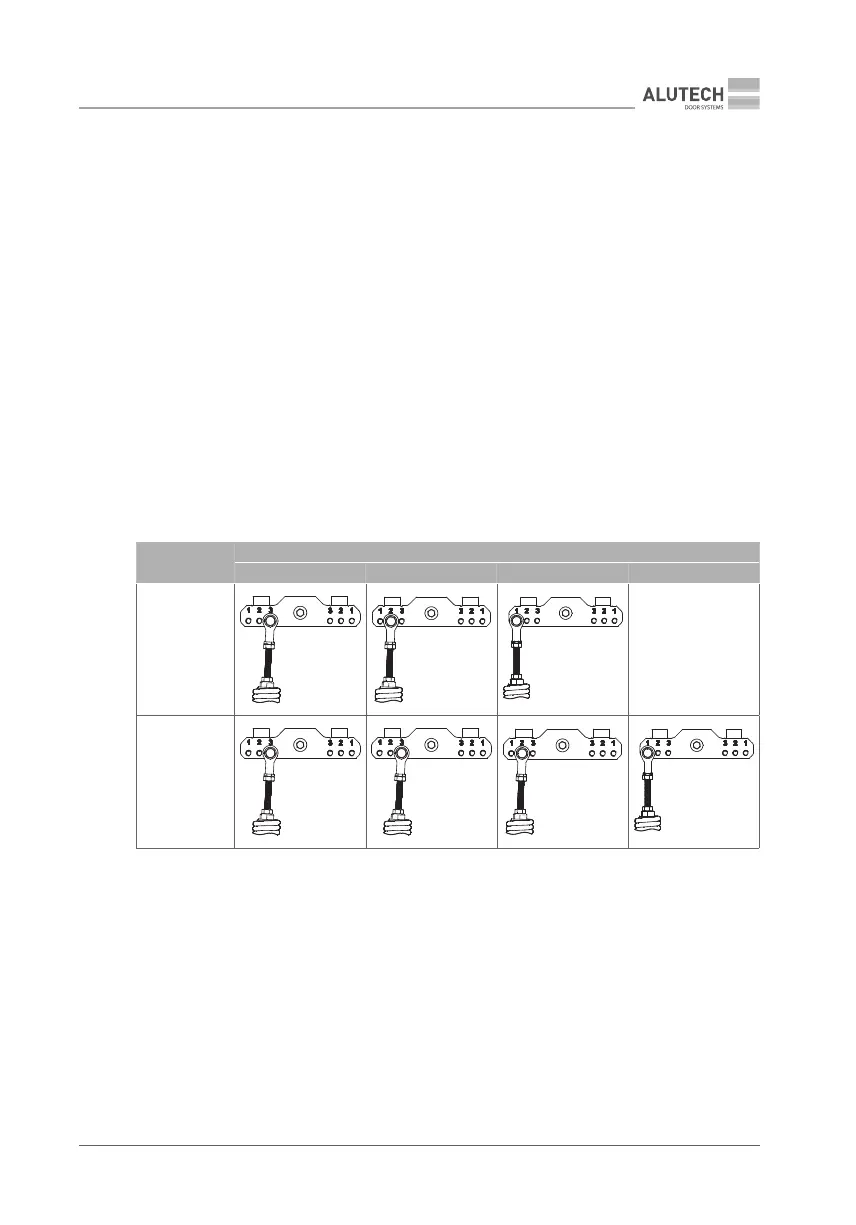

Tableau 3
LISSE
LONGUEUR EFFECTIVE L
1
, m
3≤L
1
<4 4≤L
1
<5 5≤L
1
<6 L
1
=6
LisseRBN8
avec
amortisseur
3
2
1
—
Lisse RBN6-
3 3
2
1
4.2.2. BARRIÈRE LEVANTE INSTALLÉE DU CÔTÉ DROIT DE LA VOIE D’ACCÈS,
OUVERTURE DE LA LISSE VERS LA DROITE. RESSORT INSTALLÉ À DROITE
Pour ce type d’installation de la barrière, vous devez réinstaller le levier et le ressort:
1. Déconnectez le ressort en dévissant le boulon fixant le ressort au levier (1, fig. 15),
dévisser le boulon fixant le levier à l’arbre de sortie (2, fig. 15).
2. Vissez le boulon de fixation du ressort au levier (3).
3. Retirez le levier en dévissant lentement le boulon (fig. 16).
4. Retournez le levier de 90° et réinstallez-le (fig. 17).
5. Déterminez le trou correct sur le levier pour ressort (Tableau 3) et fixez le ressort au levier
(fig. 18).
6. Réinstallez le ressort sur le fût de la barrière levante (fig. 19).
