MONTAGE
SCHRANKE BV5868
5. Stellen Sie das Schrankengehäuse auf. Öffnen Sie mit einem Schlüssel das Türschloss,
entfernen Sie die Schrankentür (Abb. 10) und legen Sie sie sorgfältig beiseite. Installieren
Sie das Schrankengehäuse und ziehen Sie es mit Muttern und Unterlegscheiben fest
(Abb.11).
Wenn für die Schrankenmontage ein fertiges Fundament bereitgestellt wird, markieren und
bohren Sie vier Löcher für die Schrankengehäuse-Aufstellung (Abb. 12) und installieren Sie An-
kersachrauben (nicht im Lieferumfang enthalten). Montieren Sie Schrankengehäuse (Abb. 10, 11).
4.2 FEDER MONTIEREN
Abhängig davon, auf welcher Seite der Fahrbahn die Schranke montieret wird, und in welcher
Richtung der Schrankenbaum önet, stellen Sie fest, auf welcher Seite bezogen auf Hebel die
Feder installiert wird (Abb. 13).
4.2.1. DIE SCHRANKE STEHT AUF DER LINKEN SEITE DER DURCHFAHRT.
DERSCHRANKENBAUM ÖFFNET LINKS. DIE FEDER WIRD LINKS INSTALLIERT
Werkseinstellung. Für eine solche Installation der Schranke ist es erforderlich, das richtige Loch
im Hebel für die Feder zu ermitteln (Tabelle 3) und gegebenenfalls die Feder neu einzubauen
(Abb. 14).
Y
Das Hebelloch, in das die Feder vom Hersteller eingebaut wird, ist nicht endgültig und muss
überprüft werden!

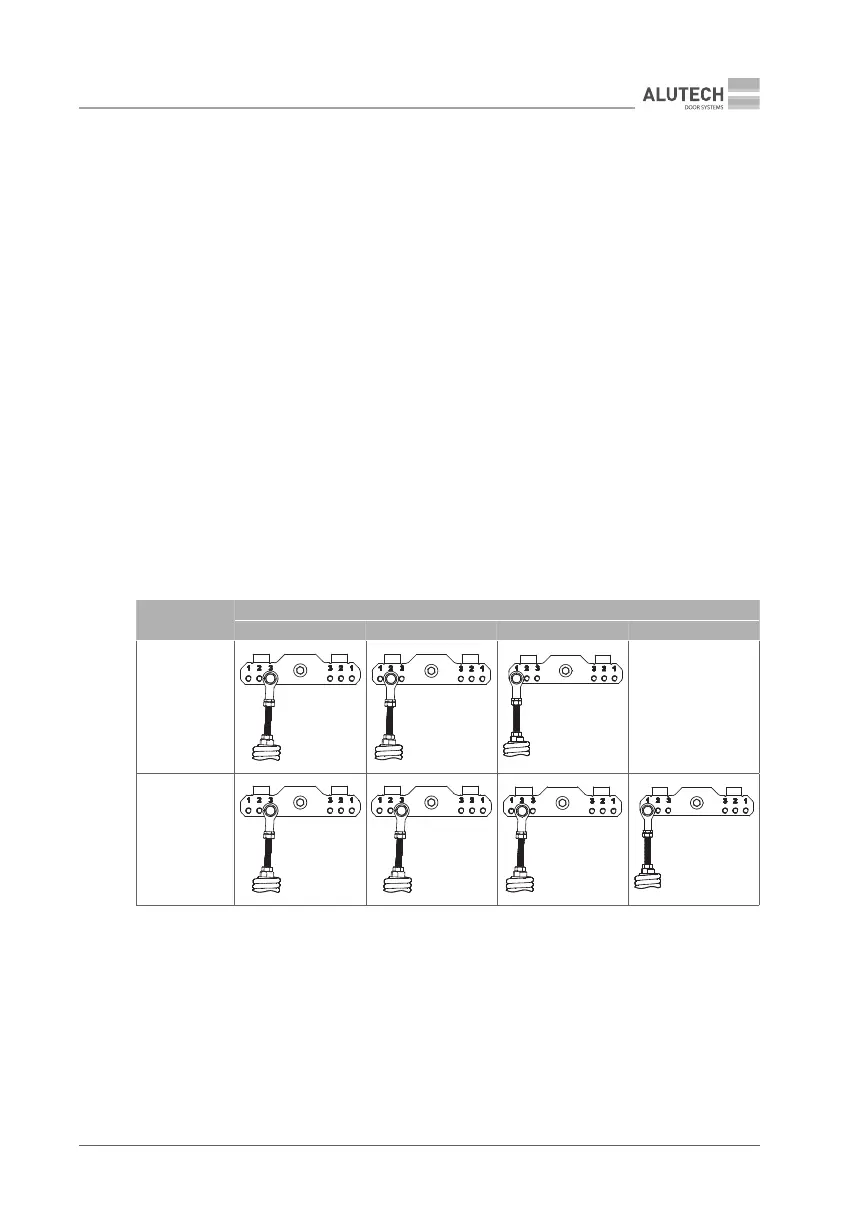

Tabelle 3
BAUM
NUTZLÄNGE L
1
, m
3≤L
1
<4 4≤L
1
<5 5≤L
1
<6 L
1
=6
Schranken-
baum RBN8
mit Dämpfer
3
2
1
Schranken-
baum RBN6-
3
3
2
1
4.2.2. DIE SCHRANKE STEHT AUF DER RECHTEN SEITE DER DURCHFAHRT.
DERSCHRANKENBAUM ÖFFNET RECHTS. DIE FEDER WIRD RECHTS INSTALLIERT
Für eine solche Aufstellung der Schrankenanlage sind Hebel und Feder neu zu installieren:
3. Trennen Sie die Feder, indem Sie die Schraube lösen, mit der die Feder am Hebel(1)
befestigt ist (Abb. 15), und lösen Sie die Schraube, mit der der Hebel an der
Ausgangswelle (2) befestigt ist.
4. Schrauben Sie die Federbefestigungsschraube (3) in den Hebel.
5. Entfernen Sie den Hebel, indem Sie die Schraube langsam einschrauben (Abb. 16).
6. Drehen Sie den Hebel um 90 ° und setzen Sie ihn wieder ein (Abb. 17).
