EINSTELLUNGEN
SCHRANKE BV5868

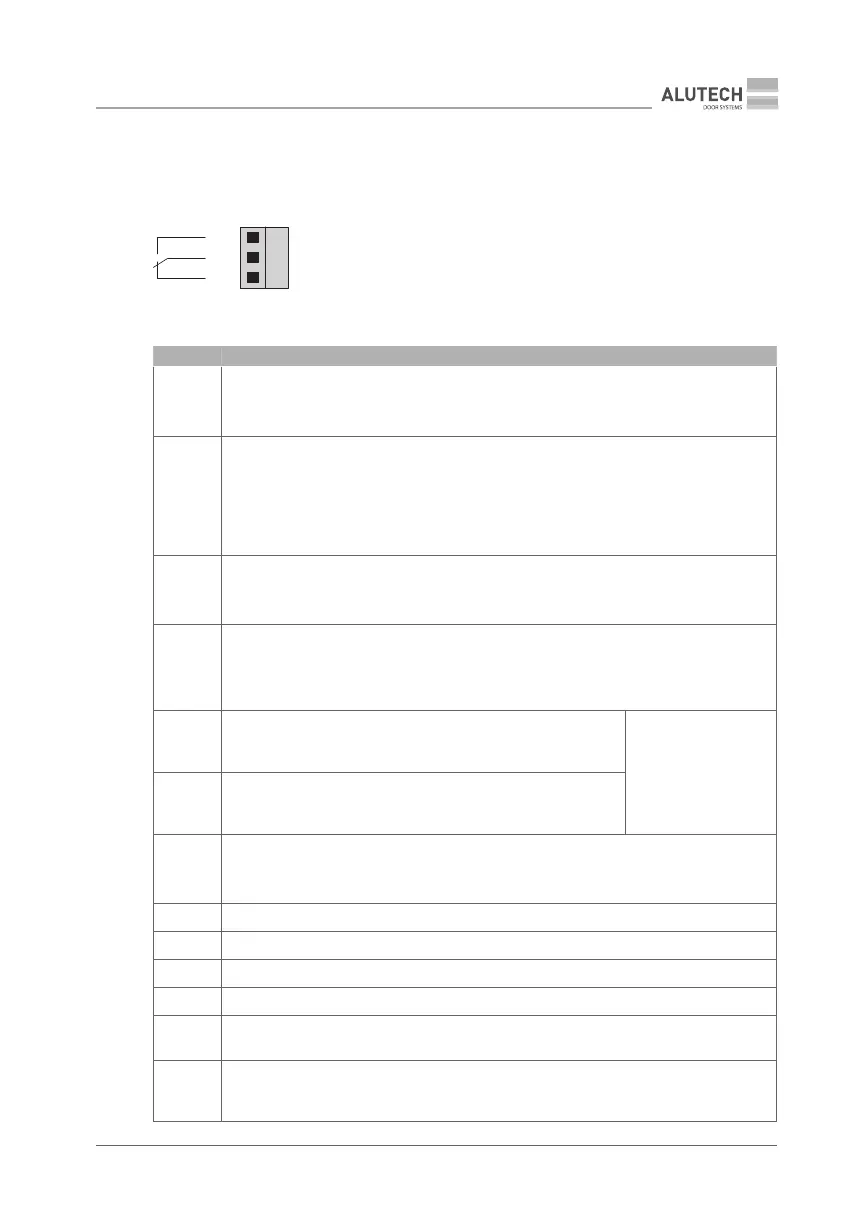

Tabelle 16 enthält die Betriebsarten der Ausgänge 5–8 (Abb. 37). Bei der Einstellung der Werte
(P3–F4…F7) werden die Ausgänge (Steuergerät-Relaiskontakte) nach vorgegebener Logik
aktiviert. Die Abbildung zeigt den Normalzustand der Ausgänge (Steuergerät-Relaiskontakte).
NO
C
NC
5–8
NO– Schliesser
NC– Öner
Tabelle 16
WERT BESCHREIBUNG
01
Warnlampe. Die Auslösung erfolgt bei Bewegung und während der Zeitverzögerung
(Einstellung P8–F2, Tabelle 15).
Abb. 43– Beispiel zum Anschließen einer Warnlampe
02
Beleuchtungslampe. Die Auslösung erfolgt bei Bewegung und während der Zeit nach
dem Bewegungstopp (Einstellung P8–F3, Tabelle 15). Innerhalb der Schranken-Ruhzeit
kann die Beleuchtungslampe über einen Fernbedienungssignal aktiviert werden
(Funksteuer-Befehl (BELEUCHTUNG, Tabelle 6) mit Einstellung der Ansprechzeit (Einstellung
P8–F4, Tabelle 15).
Abb.43– Beispiel für den Anschluss einer Beleuchtungslampe
03
Einrichtungsverkehr-Ampel (Anzeige der vollen Önung). Die Auslösung erfolgt nach
dem vollständigen Önen.
Abb.44– Beispiel für das Anschließen einer Ampel
04
Kein vollständiges Schließen. Das Auslösen erfolgt immer, außer beim vollständigen
Schließen im Standby-Modus.
Abb.45– Beispiel für den Anschluss einer Ampel über den zweiten Anschluß (zweites
Relais) für Ampeldeaktivierung (rotes Licht) bei vollständigem Schließen
05
AUSFAHRT-Ampel Zweiwege-Regelung. Die Auslösung
erfolgt nach vollständigem Önen durch die Steuerbefehle
SCHRITTWEISE AUSFAHRT und ÖFFNEN AUSFAHRT
Kapitel
„7.5.Doppelverkehr-
Lichtsignalregelung“
enthält
Implementierungs-
beispiel
06
EINFAHRT-Ampel Zweiwege-Regelung. Die Auslösung
erfolgt nach vollständigem Önen durch die Steuerbefehle
SCHRITTWEISE EINFAHRT und ÖFFNEN EINFAHRT
07
Kein vollständiges Schließen. Betätigung in Position vollständigen Önens.
Abb.47– Beispiel für den Anschluss von zwei Ampeln über den zweiten Anschluß (zweites
Relais), um die Ampeln (rotes Licht) beim vollständigen Schließen nicht zu aktivieren
08 Endlage GESCHLOSSEN. Betätigung in Position vollständigen Schließens
09 Endlage GESCHLOSSEN. Betätigung in Position vollständigen Schließens
10 Signal nach ÖFFNEN-Befehl. Betätigung 1 s nach beliebigem Steuerbefehl ÖFFNEN
11 Signal nach SCHLIEßEN-Befehl. Betätigung 1 s nach beliebigem Steuerbefehl SCHLIEßEN
12
Signal nach Steuerbefehl. Betätigung 1 s nach beliebigem Steuerbefehl (ÖFFNEN,
SCHLIEßEN, STOP, BELEUCHTUNG etc.)
13
BELASTUNG  1: Sie wird innerhalb der eingestellten Auslösezeit durch den Befehl der
Fernbedienung (Steuerbefehle BELASTUNG  1, Tabelle 6) ausgelöst (Einstellung P8–F7,
Tabelle 15)
