SCHRANKE BV5868

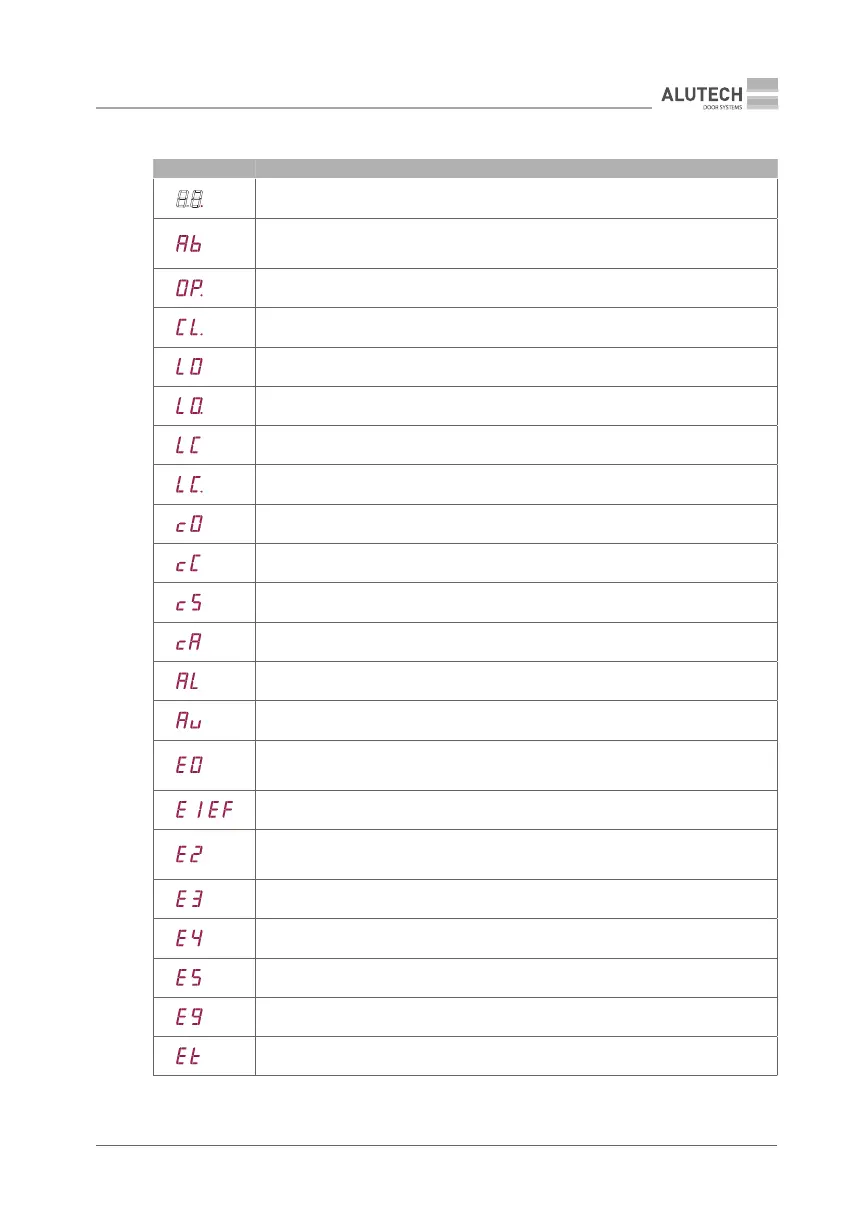

Tabelle 20– Bedienfeldanzeige 15 (siehe Fig.37)
 
Standby-Status (ein Punkt wird auf dem Display angezeigt)
In Einstellungen wurde der Schrankenbaum nicht voreingestellt.
(Einstellung P1–F1 erforderlich, Kapitel „7.2. Betriebswerte einstellen“)
Önen
Schließen
Endschalter OFFEN geschaltet (Eingang OP.L, Anschluß 12)
Stopp in Endlage OFFEN (vollständiges Önen)
Endschalter GESCHLOSSEN geschaltet (Eingang CL.L, Anschluß 12)
Stopp in Endlage GESCHLOSSEN (vollständiges Schließen)
Befehl ÖFFNEN gegeben und Bewegungsverzögerung in Bearbeitung
Befehl SCHLIEßEN gegeben und Bewegungsverzögerung in Bearbeitung
Bewegung auf Steuerbefehl stoppen
Vom Eingang ALR (ANSCHLUß 4) Befehl ÖFFNEN gegeben
Eingang ALR (ANSCHLUß 4) aktiviert
Pausenzeit-Countdown bis zum automatischen Schließen
Fehler im Stromkreis der Endschalter (Endschalter sind oen /Eingang OP.L und Eingang
CL.L, Anschluß 12)
,
Erkennung von Hindernissen durch integriertes Sicherheitssystem
Sicherheitsschaltung / Lichtschranken angesprochen (Eingang PH1 und / bzw. Eingang
PH2, Anschluß 4)
Sicherheitskante betätigt (Eingang SE, Anschluß 4)
LICHTSCHRANKENTEST-Fehler (Kapitel „7.2. Betriebswerte einstellen“ P7–F3).
Sicherheitsfahrschaltung STOP angesprochen (Eingang S, Anschluß 4)
Fehler im Schranken-Gleichlaufbetrieb (Kapitel „7.2. Betriebswerte einstellen“ P9–F1).
Verkehrsstopp beim Betriebsschluß
