Amana AOES3030 Series User Manual

43
B
A
C
Junction
box
location
E
Centerline of
island
top cutout
D
F
G
H
I
J
K
L
Shaded area
represents
bottom of
wall oven
M
N
O
P
Gas entry
into cooktop
ADVERTENCIA
Para evitar daños a la propiedad o lesiones
personales, es imprescindible que siga al pie de la
letra la información contenida en estas instrucciones
de instalación.
A–6” (15.2 cm) a la derecha de la ubicación de la
caja de empalmes
B–4½” (11.4 cm) desde la parte superior del
mostrador
C–24” (61 cm) desde la parte inferior del corte
D–2
5
/8” (5.2 cm) a la derecha de la línea central
desde el borde derecho del respiradero
E–6” (15.2 cm) desde la parte posterior del corte
de la superficie para cocinar hasta la parte
posterior del corte del respiradero
F–Un mínimo de 3½” (8.9 cm) desde la pared
posterior del gabinete de la isla hasta la pared
posterior del horno de pared
G–Un mínimo de 28” (71.1 cm) de profundidad de
la isla
H–23½” (59.7 cm) en el corte de la parte inferior
del horno de pared
I–28½” (72.4 cm) de anchura del corte del horno
de pared
J–27¼” (69.2 cm) de altura del corte del horno de
pared
K–Un mínimo de 3½” (8.9 cm) desde la pared
lateral de la isla hasta la pared lateral del horno
de pared
L–27
7
/8” (70.1 cm) de anchura del corte de la
superficie para cocinar
M–20
5
/8” (52.4 cm) de profundidad del corte de la
superficie para cocinar
N–4½” (11.4 cm) desde la parte superior del
mostrador hasta la parte superior del corte del
horno de pared
O–¾” (1.9 cm) desde la parte posterior del corte de
la superficie para cocinar hasta el centro de la
entrada de gas que va a la superficie para
cocinar
P–4¾” (12 cm) desde el lado derecho del corte de
la superficie para cocinar hasta el centro de la
entrada de gas que va a la superficie para
cocinar

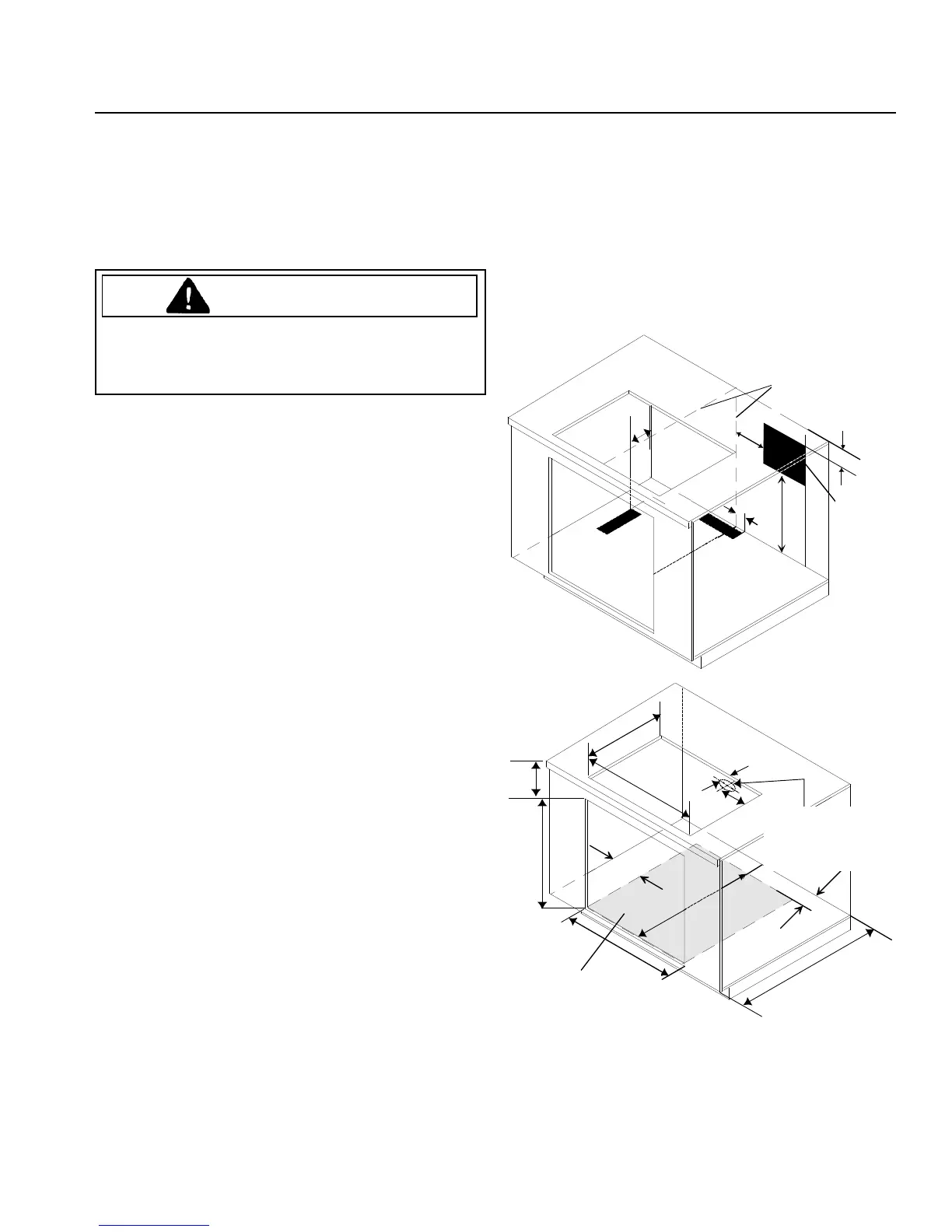

Horno de pared AOES3030 para instalarse debajo de la superficie para cocinar AKGD3060
de corriente descendente de gas en una aplicación tipo isla
La ilustración muestra las medidas para el respiradero de la parte posterior, y del lado izquierdo del horno de
pared. El orificio del respiradero del lado izquierdo es para aplicaciones tipo isla más anchas solamente. Las
ubicaciones de la caja de empalmes y del orificio del respiradero de 10
1
/8” (25.7 cm) x 3
3
/8” (8.6 cm) para el
respiradero de 10” (25.4 cm) x 3
1
/4” (8.3 cm) aparecen en negro. Las áreas sombreadas en gris indican la parte
inferior del corte.
Línea central del
corte de la parte
superior de la isla
Ubicación de
la caja de
empalmes
Entrada del gas
a la superficie
para cocinar
El área sombreada
representa la parte
inferior del horno de
pared
