73
Normes d’installation de la combinaison surface de
cuisson et AOES3030
IMPORTANT - Conserver ces instructions pour les inspecteurs de la compagnie locale d’électricité.
Installateur
Laisser ces instructions et autres brochures au client pour référence future.
Les installations présentées dans ces instructions sont approuvées pour les surfaces de cuisson AKT3000, AK2T30,
AK2T36 AK2H30, AK2H36, AKR3000, AKS3020, AKS3040, et les surfaces de cuisson à passage d’air vers le bas
AKED3060, AKES3060, AKGD3060, au-dessus des fours encastrés Amana AOES3030. L’installation des fours
superposés et côte-à-côte s’applique uniquement aux fours Amana AOES3030.
Pour connaître les normes et les espaces de dégagement particuliers aux différents appareils, prière de consulter
les instructions d’installation qui accompagnent la surface de cuisson et le four encastré.
Toutes les installations présentées s’appliquent à une hauteur de 36 po (91,4 cm) et à une profondeur minimum de
23
1
/2 po (59,7 cm). La boîte de dérivation et l’emplacement des conduits d’aération de 10
1
/8 x 3
3
/8 po (25,7 x 8,6
cm) pour les conduits d’aération de 10 x 3
1
/4 po (25,4 x 8,3 cm) sont indiqués en noir.
E
H
F
G
I
MISE EN GARDE
Pour éviter tous dommages matériels ou blessures,
suivre à la lettre les directives de ces normes
d’installation.
Homologué par Underwriter’s Laboratories

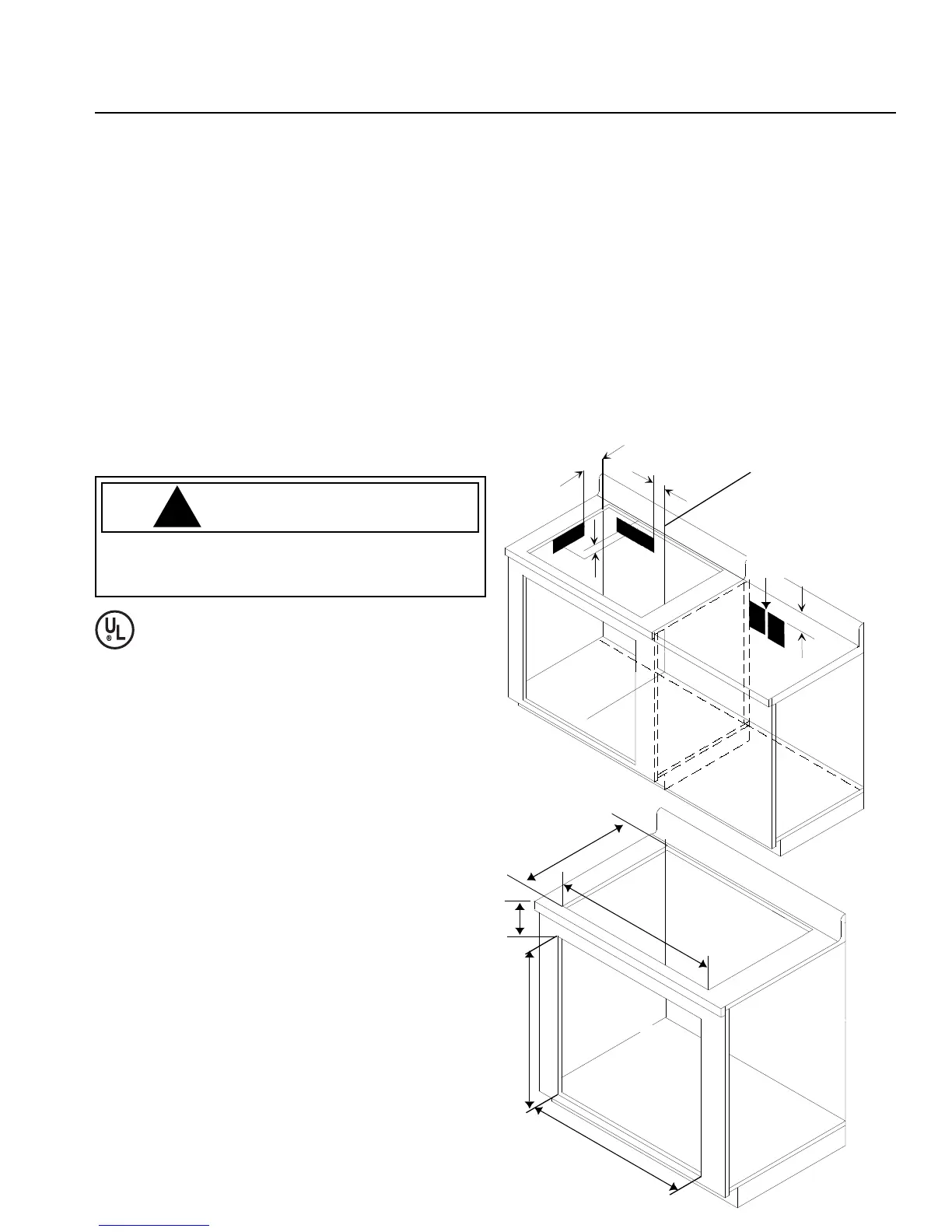

Surfaces de cuisson à passage d’air vers le
bas AKED3060 ou AKES3060 au-dessus
des fours encastrés AOES3030.
L’emplacement de la boîte de dérivation et
l’emplacement des conduits d’aération de 10
1
/8 x 3
3
/8 po
(25,7 x 8,6 cm) sont indiqués en noir.
A–6 po (15,2 cm) à partir de l’arrière de la découpe
jusqu’au rebord arrière de la découpe des
conduits d’aération
B–4
7
/32 po (10,7 cm) à partir du centre jusqu’à la
découpe des conduits d’aération
C–4
1
/2 po (11,4 cm) à partir du dessus du comptoir
D–4
3
/8 po (11,1 cm) à partir du dessus du
comptoir jusqu’au dessus de la découpe des
conduits d’aération
E–Profondeur de la découpe de la surface de
cuisson: 20
5
/8 po (52,4 cm)
F–Largeur de la découpe de la surface de cuisson :
28
7
/8 po (73,3 cm)
G–Largeur de la découpe du four encastré:
28
1
/2 po (72,4 cm)
H–Hauteur de la découpe du four encastré:
27
1
/4 po (69,2 cm)
I– 4
1
/2 po (11,4 cm) à partir du dessus du comptoir
jusqu’au dessus de la découpe du four encastré
A
B
C
L
C
L
C
Oven and cooktop
junction box
installed in
adjacent cabinet
D
Centerline of cabinet
cutout
Boîte de dérivation de
la surface de cuisson
et du four installés
dans un coffrage
adjacent
Centre de la découpe
du coffrage
