45
A
B
C
D
E
F
C
L
G
Centerline
of cabinet
top cutout
B
A
C
D
E
G
F
H
ADVERTENCIA
Para evitar daños a la propiedad o lesiones
personales, es imprescindible que siga al pie de la
letra la información contenida en estas instrucciones
de instalación.

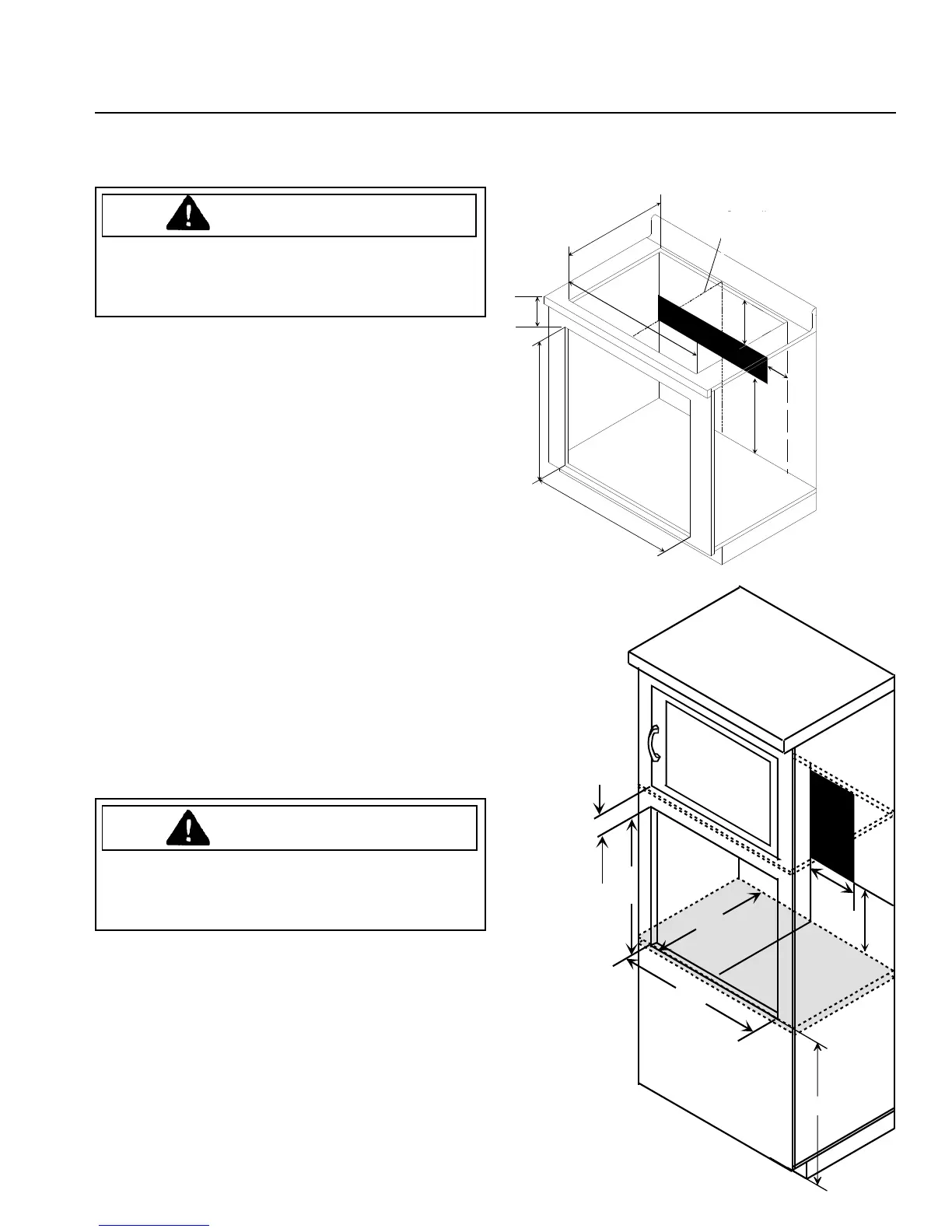

Las ubicaciones de la caja de empalmes de la superficie
para cocinar y del horno de pared aparecen en negro.
A–Un mínimo de 4½” (11.4 cm) desde la parte
superior del mostrador
B–8” (20.3 cm) máximo
C–24” (61 cm) mínimo
D–28½” (72.4 cm) de anchura del corte del horno
de pared
E–27¼” (69.2 cm) de altura del corte del horno de
pared
F–28
7
/8” (73.3) de anchura del corte de la
superficie para cocinar
G–20¾” (52.7 cm) de profundidad del corte de la
superficie para cocinar
H–3
3
/16” (8.1 cm) desde la parte superior del
mostrador hasta la parte superior del corte del
horno de pared
ADVERTENCIA
Para evitar daños a la propiedad o lesiones
personales, es imprescindible que siga al pie de la
letra la información contenida en estas instrucciones
de instalación.
A–14½” (36.8 cm) desde el centro del corte
B–24” (61 cm) mínimo
C–Se recomienda un mínimo de 32” (81.3 cm) de
altura desde el piso hasta la parte inferior del
corte
D–28½” (72.4 cm) de anchura del corte del horno
de pared
E–27¼” (69.2 cm) de altura del corte del horno de
pared
F–Un mínimo de 23½” (59.7)
G–Un espacio de mínimo 1
5
/8” (4.1 cm) entre el
horno de pared y el gabinete que va encima del
horno
Línea central del corte de la
parte superior del gabinete
Superficie para cocinar eléctrica de 30” (76.2 cm) AK2H30, AK2T30, AKR3000, AKT3000,
CAK2H30 y CAK2T30 para instalarse sobre el horno de pared AOES3030
Horno de pared AOES3030 para instalarse en un gabinete
La ubicación de la caja de empalmes del horno de pared aparece en negro.
El piso del corte se muestra en gris. La parte inferior del corte debe estar
nivelada y al ras con el borde inferior del hueco, y en línea recta con el frente
del gabinete para que la instalación sea correcta. El piso del corte debe ser
capaz de soportar 190 libras (86.3 kg).
