Amana AOES3030 Series User Manual

77
B
A
C
Junction
box
location
E
Centerline of
island
top cutout
D
F
G
H
I
J
K
L
Shaded area
represents
bottom of
wall oven
M
N
O
P
Gas entry
into cooktop

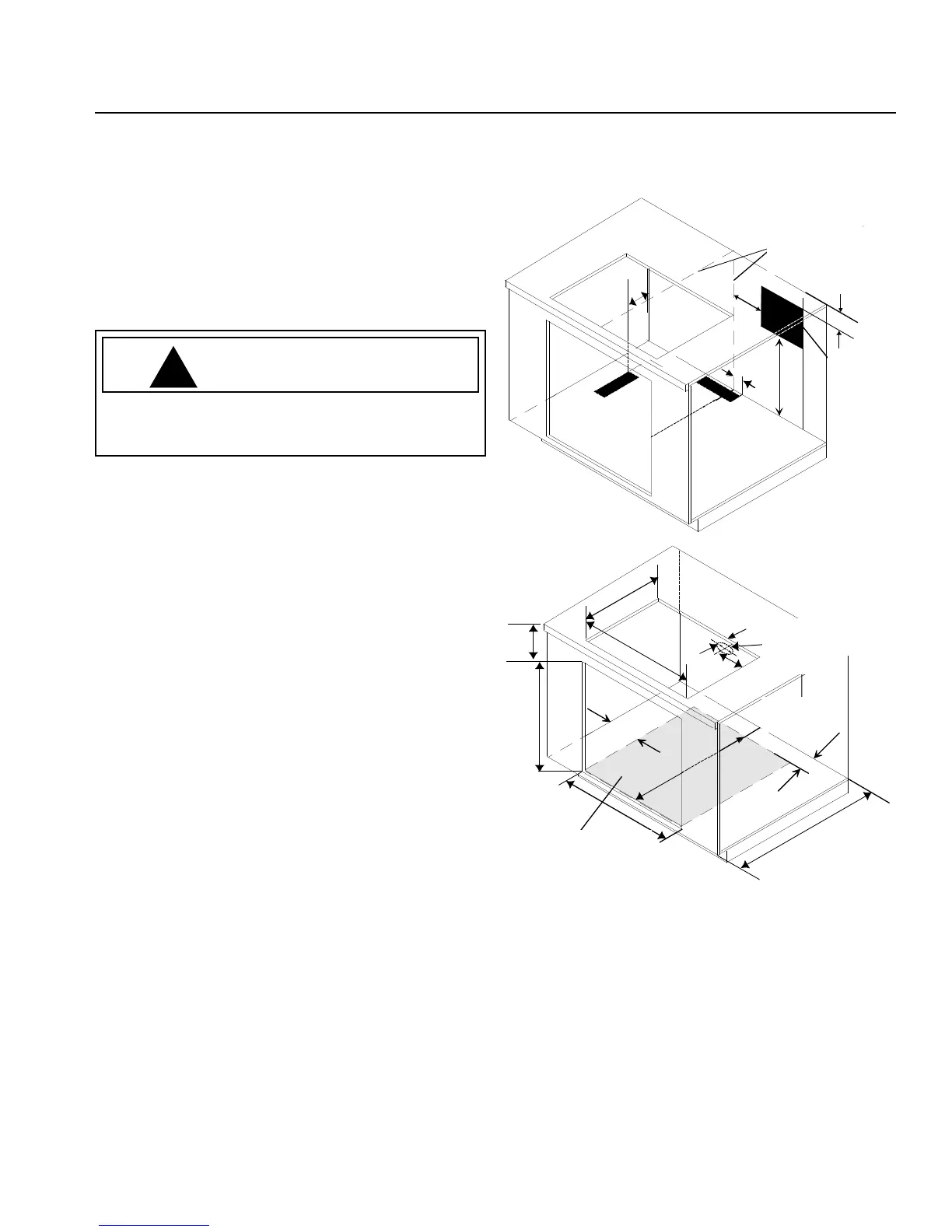

Four encastré AOES3030 installé en dessous d'une surface de cuisson à gaz à passage
d'air vers le bas AKGD3060 dans un îlot
L’illustration présente les dimensions pour aérer vers
l’arrière, et du côté gauche du four encastré. Aération du
côté gauche uniquement lorsque l’îlot est plus large. La
boîte de dérivation et l’emplacement des conduits
d’aération de 10
1
/8 x 3
3
/8 po (25,7 x 8,6 cm) pour les
conduits d’aération de 10 x 3
1
/4 po (25,4 x 8,3 cm) sont
indiqués en noir. Le dessous de la découpe est indiqué en
gris.
!
MISE EN GARDE
Pour éviter tous dommages matériels ou blessures,
suivre à la lettre les directives énoncées dans les
normes d’installation.
A–6 po (15,2 cm) à droite de l’emplacement de la
boîte de dérivation
B–4
1
/2 po (11,4 cm) à partir du dessus du comptoir
C–24 po (61 cm) entre le plancher et la découpe
D–2
5
/8 po (6,7 cm) à droite de la ligne centrale à
partir du rebord droit des conduits d’aération
E–6 po (15,2 cm) à partir de l’arrière de la découpe
de la surface de cuisson jusqu’à l’arrière de la
découpe des conduits d’aération
F–3
1
/2 po (8,9 cm) minimum à partir de la paroi
arrière du coffrage de l’îlot et de l’arrière du four
encastré
G–Profondeur minimum de l’îlot: 28 po (71,1 cm)
H–Partie inférieure du four encastré insérée dans
la découpe : 23
1
/2 po (59,7 cm)
I–Largeur de la découpe du four encastré: 28
1
/2 po
(72,4 cm)
J–Hauteur de la découpe du four encastré: 27
1
/4 po
(69,2 cm)
K–3
1
/2 po (8,9 cm) minimum entre la paroi latérale
de l’îlot et la paroi latérale du four
L–Largeur de la découpe de la surface de cuisson :
27
7
/8 po (70,8 cm)
M–Profondeur de la découpe de la surface de
cuisson: 20
5
/8 po (52,4 cm)
N–4
1
/2 po (11,4 cm) à partir du dessus du comptoir
jusqu’au dessus de la découpe du four encastré
O–
3
/4 po (1,9 cm) à partir de l’arrière de la découpe
de la surface de cuisson jusqu’au centre de
l’arrivée de gaz dans la surface de cuisson
P–4
3
/4 po (12 cm) à partir du côté droit de la
découpe de la surface de cuisson jusqu’au centre
de l’arrivée de gaz dans la surface de cuisson
Emplacement de la
boîte de dérivation
Ligne centrale
de la découpe
supérieure de
l’îlot
Arrivée de gaz
dans la surface de
cuisson
La région ombrée
représente le
dessous du four
encastré
