76
A
B
C
L
C
Oven and Cooktop
junction box
installed in
adjacent cabinet
D
E
G
H
I
J
F
Gas entry
into cooktop

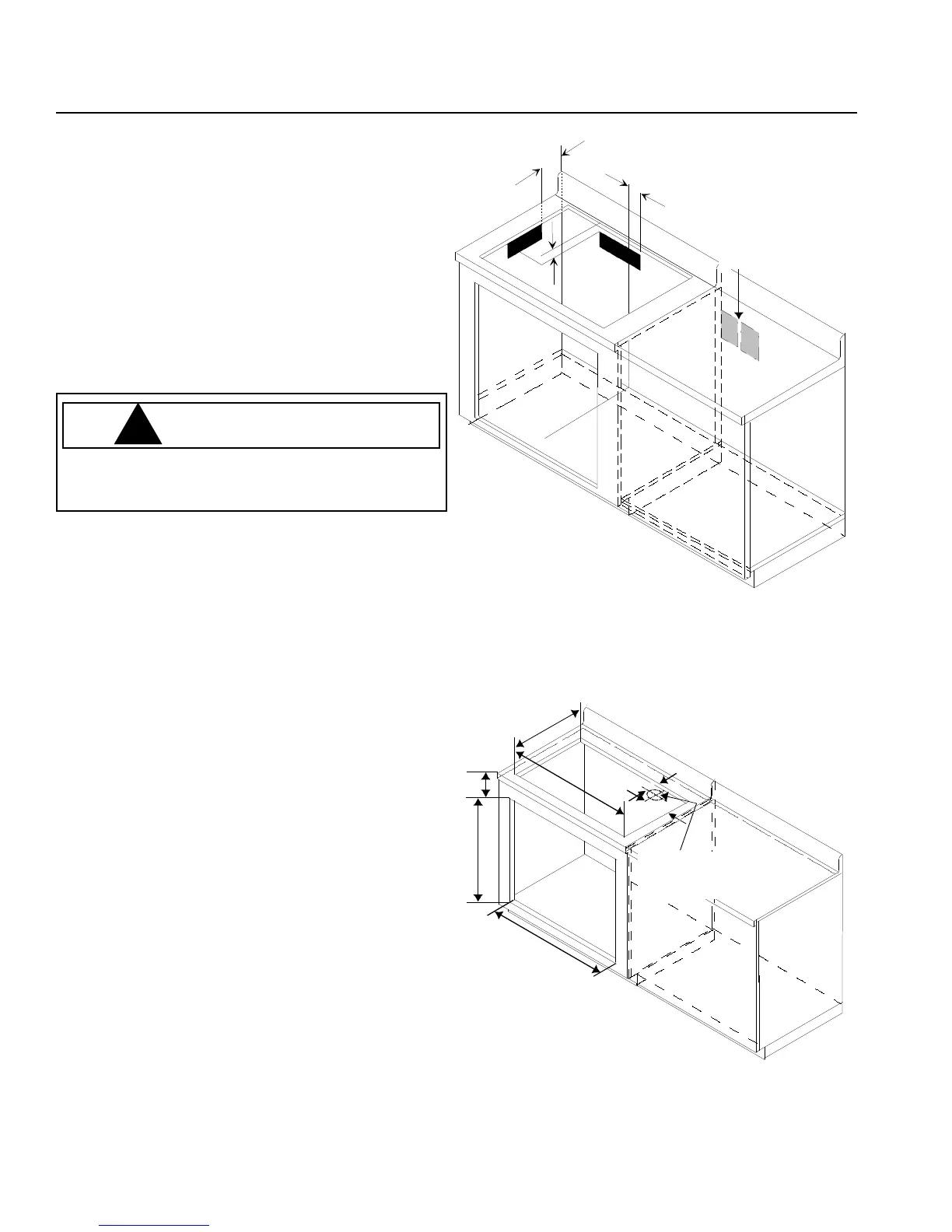

Surface de cuisson à passage d’air vers le
bas AKGD3060 installée au-dessus d’un
four encastré AOES3030 dans un coffrage
de cuisine standard
L’emplacement des conduits d’aération de 10
1
/8 x 3
3
/8 po
(25,7 x 8,6 cm) pour les conduits d’aération de 10 x 3
1
/4
po (25,4 x 8,3 cm) sont indiqués en noir. L’emplacement
de la boîte de dérivation est indiqué en gris.
L’installation présentée s’applique à une hauteur de
coffrage de 36 po (91,4 cm) et une profondeur minimum
de 23
1
/2 po (59,7 cm).
MISE EN GARDE
Pour éviter tous dommages matériels ou blessures,
suivre à la lettre les directives de ces normes
d’installation.
A–6 po (15,2 cm) minimum
B–2
5
/8 po (6,7 cm) à droite de la ligne centrale
C–4
3
/8 po (11,1 cm) entre le dessus du comptoir et
le dessus de la découpe des conduits
D–Profondeur de la découpe: 20
5
/8 po (52,4 cm)
E–Largeur de la découpe: 28
7
/8 po (73,3 cm)
F–
3
/4 po (1,9 cm) à partir de l’arrière de la découpe
de la surface de cuisson jusqu’au centre de
l’arrivée de gaz dans la surface de cuisson
G–4
3
/4 po (12 cm) à partir du côté droit de la
découpe de la surface de cuisson jusqu’au centre
de l’arrivée de gaz dans la surface de cuisson
H–Largeur de la découpe du four encastré: 28
1
/2 po
(72,4 cm)
I– Hauteur de la découpe du four encastré: 27
1
/4
po (69,2 cm)
J–4
1
/2 po (11,4 cm) à partir du dessus du comptoir
jusqu’au dessus de la découpe du four encastré
CL–Ligne centrale de la découpe
La surface de cuisson à gaz et le four encastré doivent
être installés sur des circuits électriques distincts. Éviter
toute interférence entre l’alimentation du four encastré
et l’alimentation en gaz.
Boîte de dérivation de
la surface de cuisson
et du four installée
dans un coffrage
adjacent
Arrivée de gaz
dans la surface
de cuisson
