Ametek dunkermotoren BG dCore Series Translation Of The Original Manual

Version 28-02-2018 | Page/ Seite 23 www.dunkermotoren.com

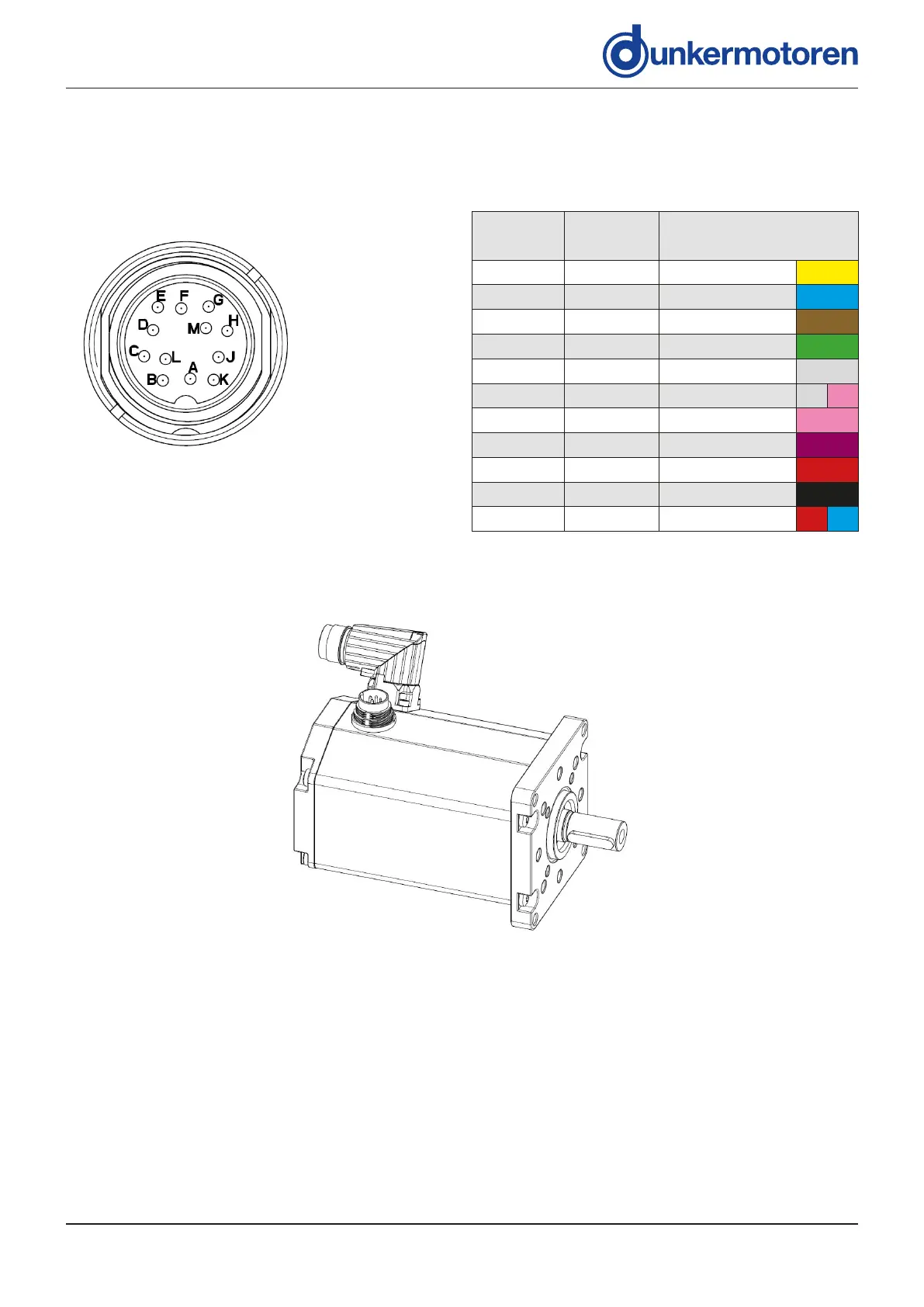

Signal connector with incremental encoder BG 75/
Signalstecker mit Inkrementalgeber BG 75
Der 12-polige Motorstecker dient zur Versorgung der
Hall-Signale und gibt die Hall- und Gebersignale aus.
Rundstecker M16, 12-polig (DIN EN 61076-2-106).
The 12-pin connector supplies the hall sen-
sors and outputs the hall and encoder signals.
Circular connector M16, 12 pins (DIN EN 61076-2-106).
Plug pin/
Stecker Pin
Connection/
Anschluss
Lead colour*/
Litzenfarbe*
Pin A Kanal A
yellow/ gelb
Pin B Kanal /A
blue/ blau
Pin C Kanal B
brown/ braun
Pin D Kanal /B
green/ grün
Pin E Kanal I
grey/ grau
Pin F Kanal /I
grey-pink/ grau-rosa
Pin G HS1
pink/ rosa
Pin H HS2
violet/ violett
Pin J U+ Hall
red/ rot
Pin K GND Hall
black/ schwarz
Pin L HS3
red-blue/ rot-blau
Signal connection table with incremental encoder BG 75/
Anschlusstabelle Signale mit Inkrementalgeber BG 75
Motor BG 75
*
)
Lead colours refer to standard connection cables of Dunkermotoren /
Litzenfarben beziehen sich auf Standard Anschlussleitungen von Dunkermotoren
