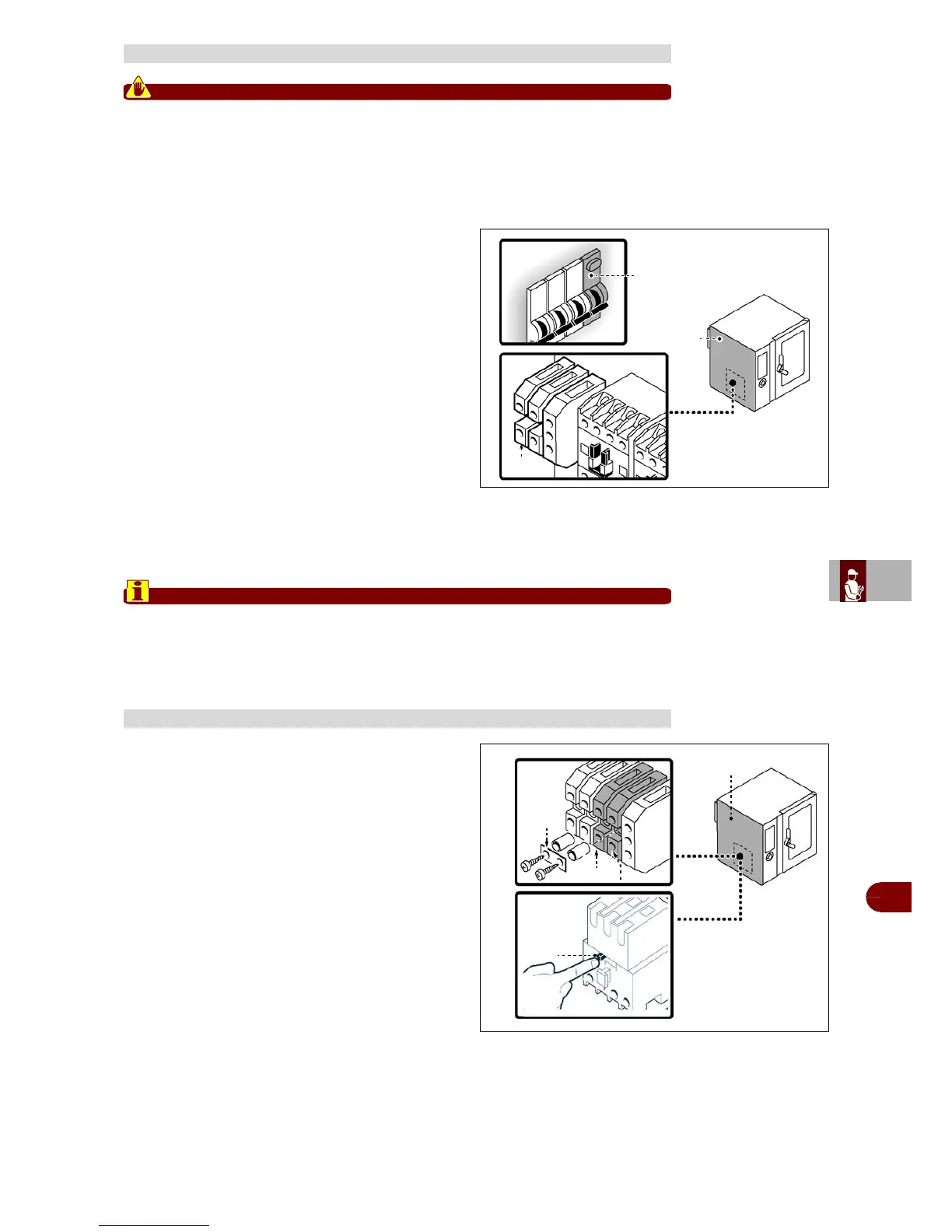

La conexión deberá asignarse al personal autorizado y experto, que deberá re-
spetar las leyes vigentes en materia y utilizar siempre materiales adecuados y
previstos por el constructor.
El aparato se suministra con tensión de funcionamiento de 400V/3N/PE, posible
de conmutar a 230V/3/PE (véanse los esquemas eléctricos adjuntos)
Antes de realizar cualquier operación se deberá desconectar la alimentación
eléctrica general.
Conectar el aparato a la red eléctrica de alimentación
respetando las siguientes instrucciones.
1–De no estar presente, instalar cerca del aparato
un interruptor automático aislador (B) que presente
las siguientes características.
–Desenganchador térmico (para regulación véase
tabla de pág.4)
–Categoría B o C (IEC 898)
–Desenganchador diferencial regulado a 30 mA
2–Destornillar los tornillos y desmontar el panel lat-
eral (A).
3–Conectar el interruptor automático de palanca (B)
al tablero de bornes (C) del aparato y a la red eléctri-
ca de alimentación, según las indicaciones mencion-
adas en el esquema eléctrico ilustrado al final del
manual, utilizando un cable que presente las siguientes características.
–Peso:
del tipo H05RN-F (designación 245 IEC 57)
–Temperatura de empleo:
; 70°C.
Al efectuar el enlace prestar particular atención alconectar los cables de neutro
y de tierra.
4–Volver a montar el panel (A) y a enroscar los tornillos una vez terminada la oper-
ación.
Para efectuar esta operación, aplicar las siguientes
instrucciones.
1–Desconectar la alimentación eléctrica general.
2–Destornillar los tornillos y desmontar el panel lat-
eral (A).
3–Colocar el puente (B) para conectar eléctrica-
mente los bornes (C-D) (véanse los esquemas eléc-
tricos adjuntos).
4–Con la palanca (E), regular el dispositivo de pro-
tección motor en 4 A.
CONEXIÓN ELÉCTRICA
TRANSFORMACIÓN ALIMENTACIÓN ELÉCTRICA
