Español
-
28
-
Manual de uso e instalación

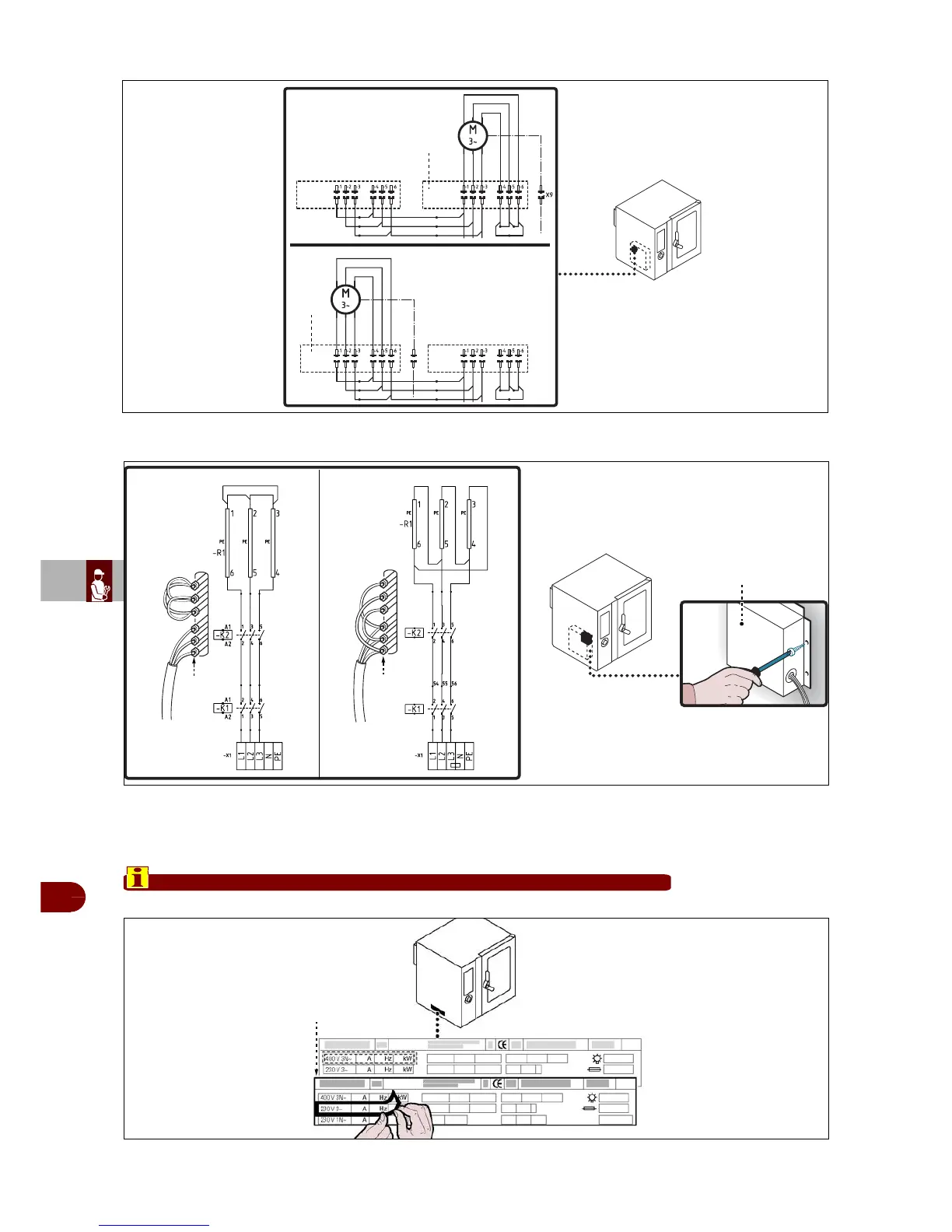

5–Modificar las conexiones del motor en la bornera (E) procediendo de la manera ilustrada en la figura.
6–Retirar el cárter (G) y modificar las conexiones en los terminales de las resisten-
cias (H) de la manera ilustrada en la figura.
7–Volver a montar el cárter (G).
8–Volver a colocar el panel (A) y atornillar nuevamente los tornillos.
9–Retirar el adhesivo indicador de la tensión de prueba presente en la placa de iden-
tificación (L) y aplicar el nuevo adhesivo indicador de la tensión en uso.
Importante
Una vez concluida la intervención controlar que no se verifiquen anomalías de funcionamiento.
IDM-39619600100.tif
G
H
H
400 V
230 V
IDM-39617702000.tif
L
IDM-39617701600.tif
-M1
-M1
400V
230V
-X3=230V -X2=400V
-X2=400V
-X3=230V
IDM-39619600700.tif
F
F
