Der Anschluss muss von autorisiertem Fachpersonal in Einklang mit den ein-
schlägigen gesetzlichen Bestimmungen und unter Verwendung von geeignet-
em und vorschriftsmäßigem Material ausgeführt werden.
Das Gerät wird mit einer Betriebsspannung von 400V/3N/PE geliefert, die in
230V/3/PE umgeschaltet werden kann (siehe Schaltpläne in Anlage).
Vor Ausführung irgendeines Eingriffs die Hauptstromversorgung unterbre-
chen.

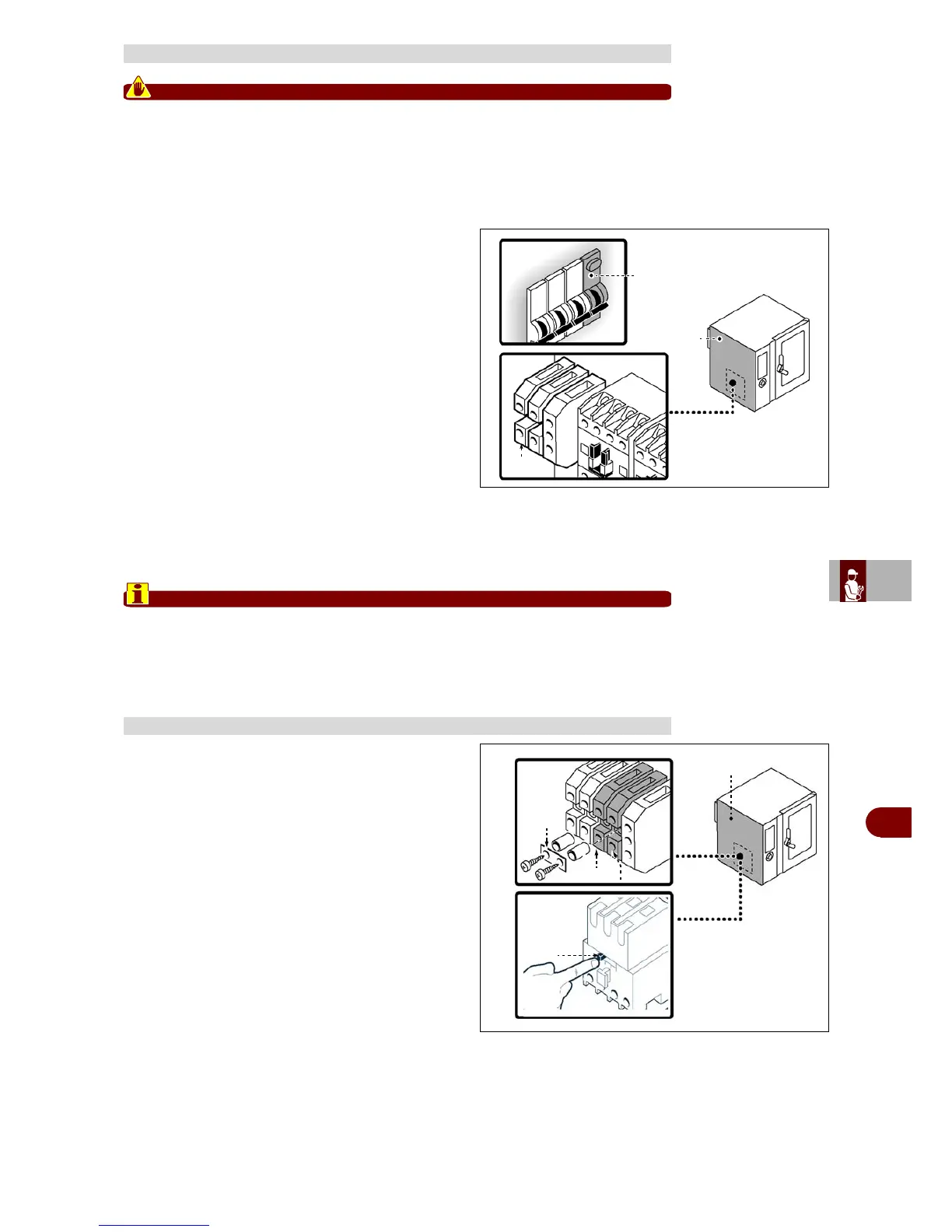

Den Anschluss des Geräts an das Stromnetz in der
angegebenen Weise ausführen.
1–Falls nicht schon vorhanden, einen automatischen
Trennschalter (B) in der Nähe des Geräts installieren;
dieser Trennschalter muss die folgenden Eigenschaf-
ten haben.
–Thermischer Auslöser (für die Einstellung siehe die
Tabelle auf Seite 4)
–Fehlerstromauslöser, eingestellt auf 30 mA
–Klasse B oder C (IEC 898)
2–Die Schrauben lösen und das Seitenblech (A)
ausbauen.
3–Den automatischen Trennschalter (B) nach den
Angaben im Schaltplan am Ende des Handbuchs mit
einem Kabel, dass die nachstehend genannten Eigenschaften hat, an die Klemmen-
leiste (C) des Geräts und an das Stromnetz anschließen.
–Gewicht:
Typ H05RN-F (Bezeichnung 245 IEC 57)
–Betriebstemperatur:
70°C.
Bei der Ausführung des Anschlusses besonders auf den Neutral- und Schut-
zleiter achten.
4–Nach Abschluss der Arbeiten das Blech (A) wieder einsetzen und die Schrauben
wieder einschrauben.
Für diesen Vorgang in der angegebenen Weise ver-
fahren.
1–Vor Ausführung irgendeines Eingriffs die Haupt-
stromversorgung unterbrechen.
2–Die Schrauben lösen und das Seitenblech (A)
ausbauen.
3–Die Brücke (B) einsetzen, um die Klemmen (C-D)
miteinander zu verbinden (siehe Schaltpläne in An-
lage).
4–Mit Hebel (E) den Motorschutzschalter auf 4 A
einstellen.
STROMANSCHLUSS
UMSCHALTUNG DER SPANNUNGSVERSORGUNG
