Deutsch
-
28
-
Bedien- und installationshandbuch

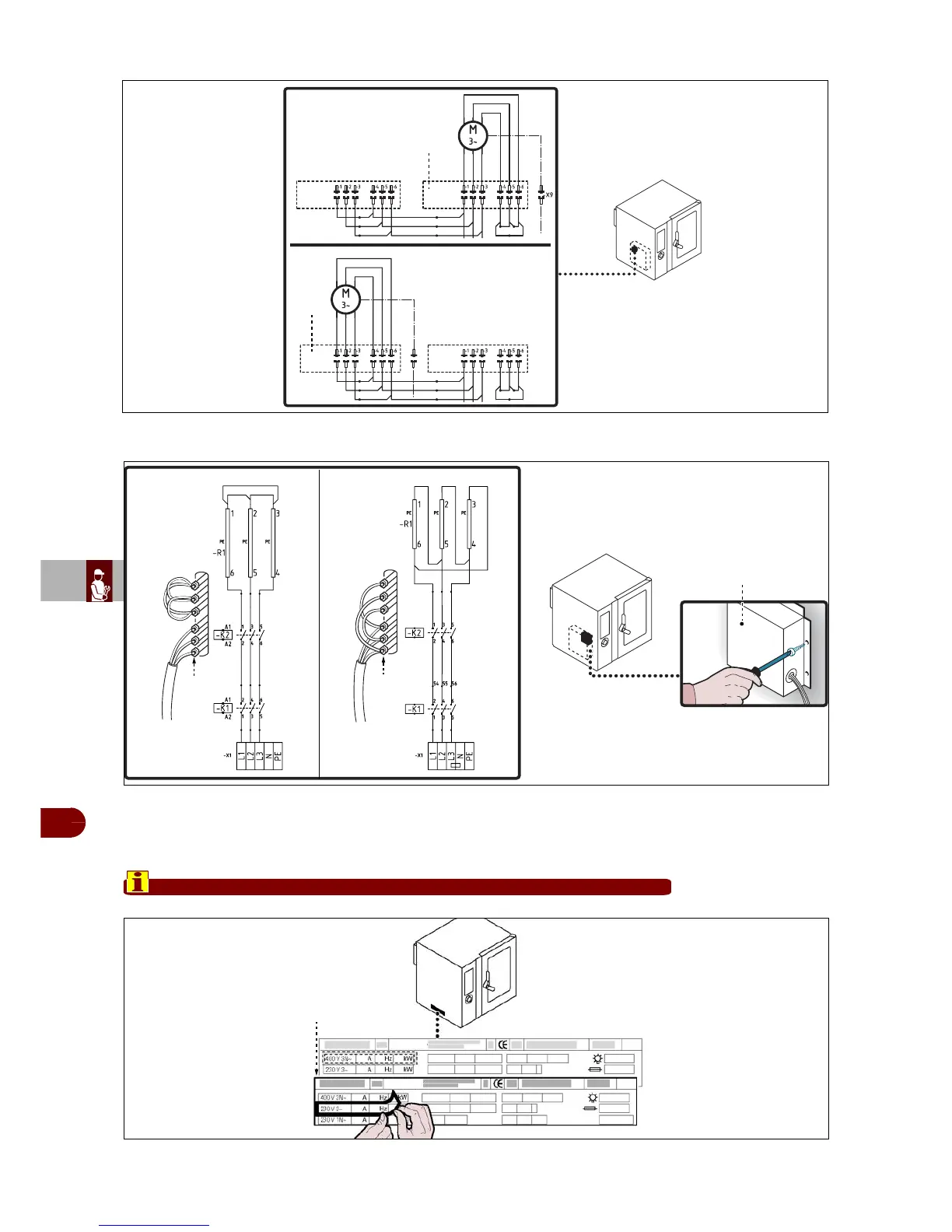

5–Die Anschlüsse an die Klemmenleiste (F) des Motors nach den Angaben in der Ab-
bildung ändern.
6–Die Schutzabdeckung (G) ausbauen und die Anschlüsse an die Anschlüsse der
Widerstände (H) nach den Angaben in der Abbildung ändern.
7–Die Schutzabdeckung (G) wieder anbringen.
8–Das Blech (A) wieder anbringen und die Schrauben einschrauben.
9–Das Klebeschild mit Angabe der Abnahmespannung vom Typenschild (L) ent-
fernen und das Klebeschild mit Angabe der neuen Spannung anbringen.
Wichtig
Nach Abschluss des Vorgangs sicherstellen, dass alles einwandfrei funktioniert.
IDM-39619600100.tif
G
H
H
400 V
230 V
IDM-39617702000.tif
L
IDM-39617701600.tif
-M1
-M1
400V
230V
-X3=230V -X2=400V
-X2=400V
-X3=230V
IDM-39619600700.tif
F
F
