Diamond PD Moteur électrique: Manuel d'instruction
Dominator - Manuel d'instruction AM800, AM808 & AM888
7
© Copyright 2017

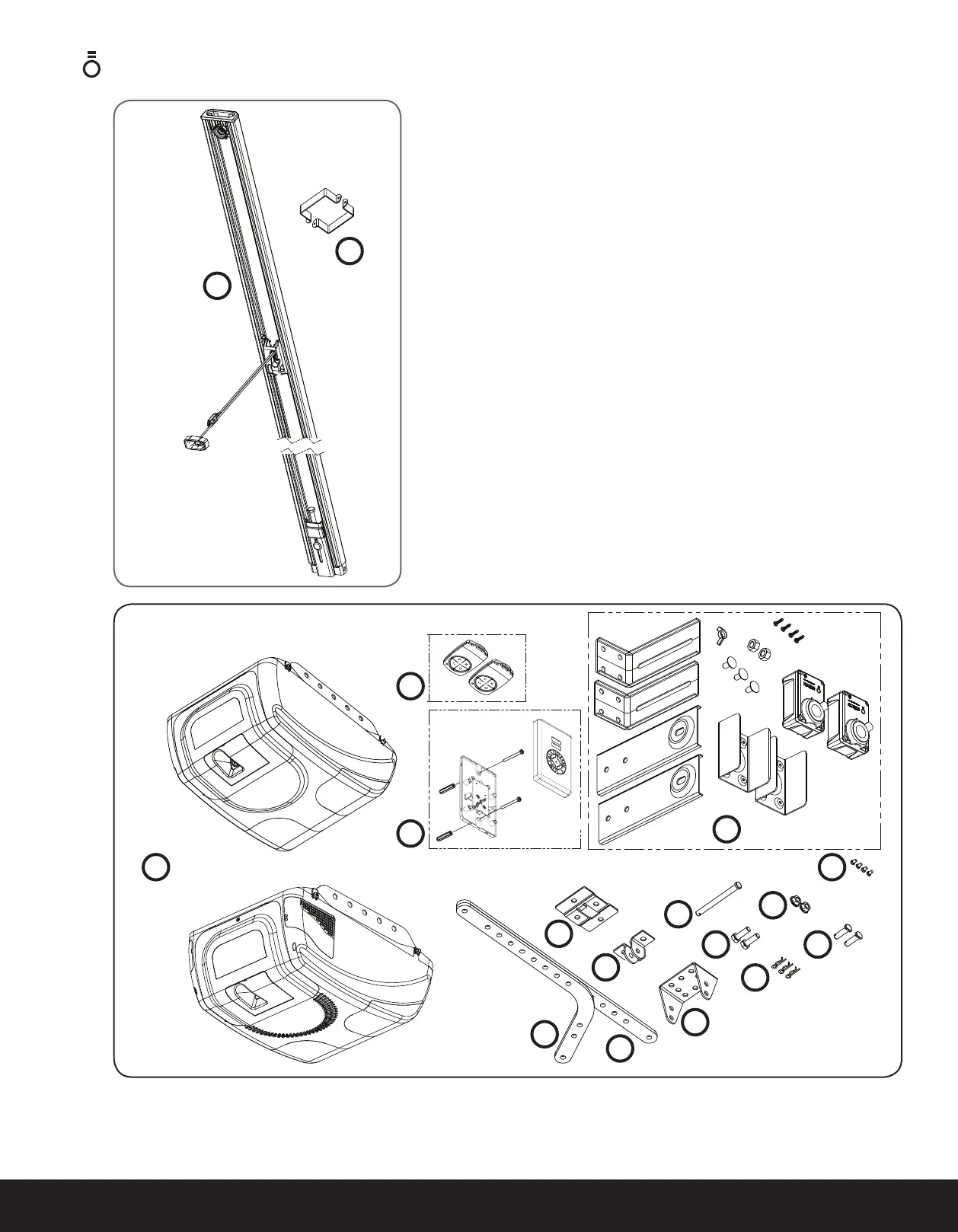

4. Contenu du kit
AM808 & AM888
AM800
1
(1) 1 unité de transmission
(2) 1 émetteur mural avec batterie et vis
(3) 2 émetteurs et batteries
(4) 1 bras coudé de fixation de porte
(5) 1 bras droit de fixation de porte
(6) 1 patte de fixation murale TS01
(7) 1 repère de patte de fixation de porte
(8) 1 patte de fixation de porte
(9) 3 épingles de fixation SSP 8 ZNU 31080
(10) 2 vis à six pans M8x25
(11) 1 goupille 0890
(12)
2 goupilles 0829
(13) 2 écrous à six pans pour bride Serration M8
(14) 4 vis à six pans pour bride Taptite 'S' M4x10
(15) 1 kit faisceau de sécurité filaire avec pattes de
fixation et vis
PLUS
(16) 2 pattes de fixation pour rail
(17) 1 rail en C monobloc préassemblé
REMARQUE : La chaîne/courroie de synchronisation du rail
monobloc a été tendue en usine. Évitez de régler la tension de la
chaîne/courroie.
IMPORTANT : Si une modification de la longueur du rail est
nécessaire, elle doit être effectuée seulement à partir de l'extrémité
où se trouve l'alimentation.
3
2
4
5
6
7
8
9
10
11
12
13
14
15
17
16
Fig.4.1
Fig.4.2
