4.5.5 Add-on Connection: X24, X25

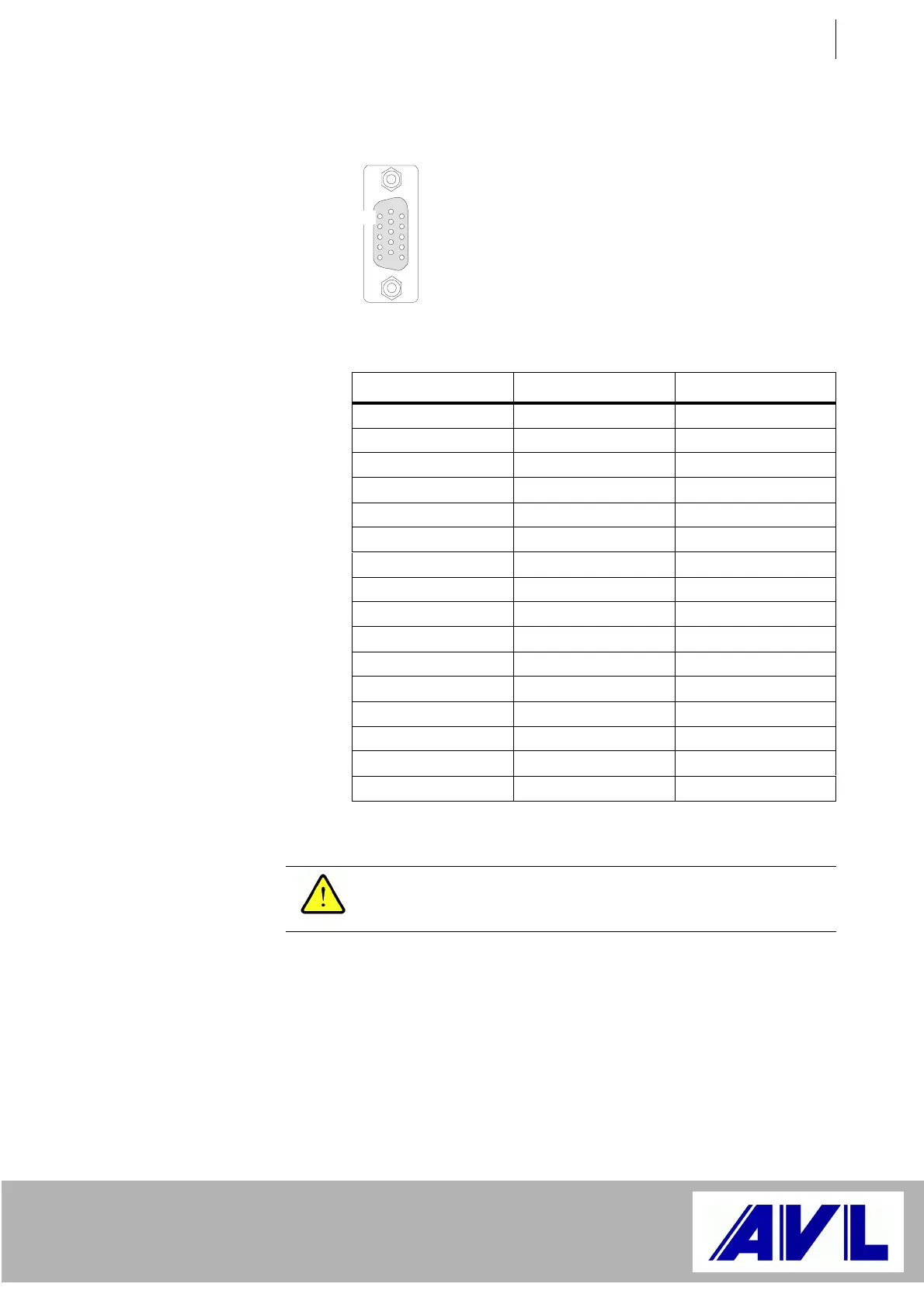

Fig. 27 Add-on connection: X24, X25
Pin Signal at X24 Signal at X25
1 SLCK+ SLCK+
2 SCLK– SCLK–
3 PL1+ PL2+
4 PL1– PL2–
5ncnc
6SDO1+SDO2+
7SDO1–SDO2–
8SDI1+SDI2+
9SDI1–SDI2–
10 WDOG_NO (24 V) WDOG_NO (24 V)
11 DGND DGND
12 GND_24 GND_24
13 + 24 V + 24 V
14 + 24 V + 24 V
15 GND_24 GND_24
Case Shielding Shielding
Table 10
1
15
WARNING:
Only prefabricated AVL cables may be used at the connectors X24
and X25 (please refer to 4.6.3 "Add-on Cable" on page 42).
