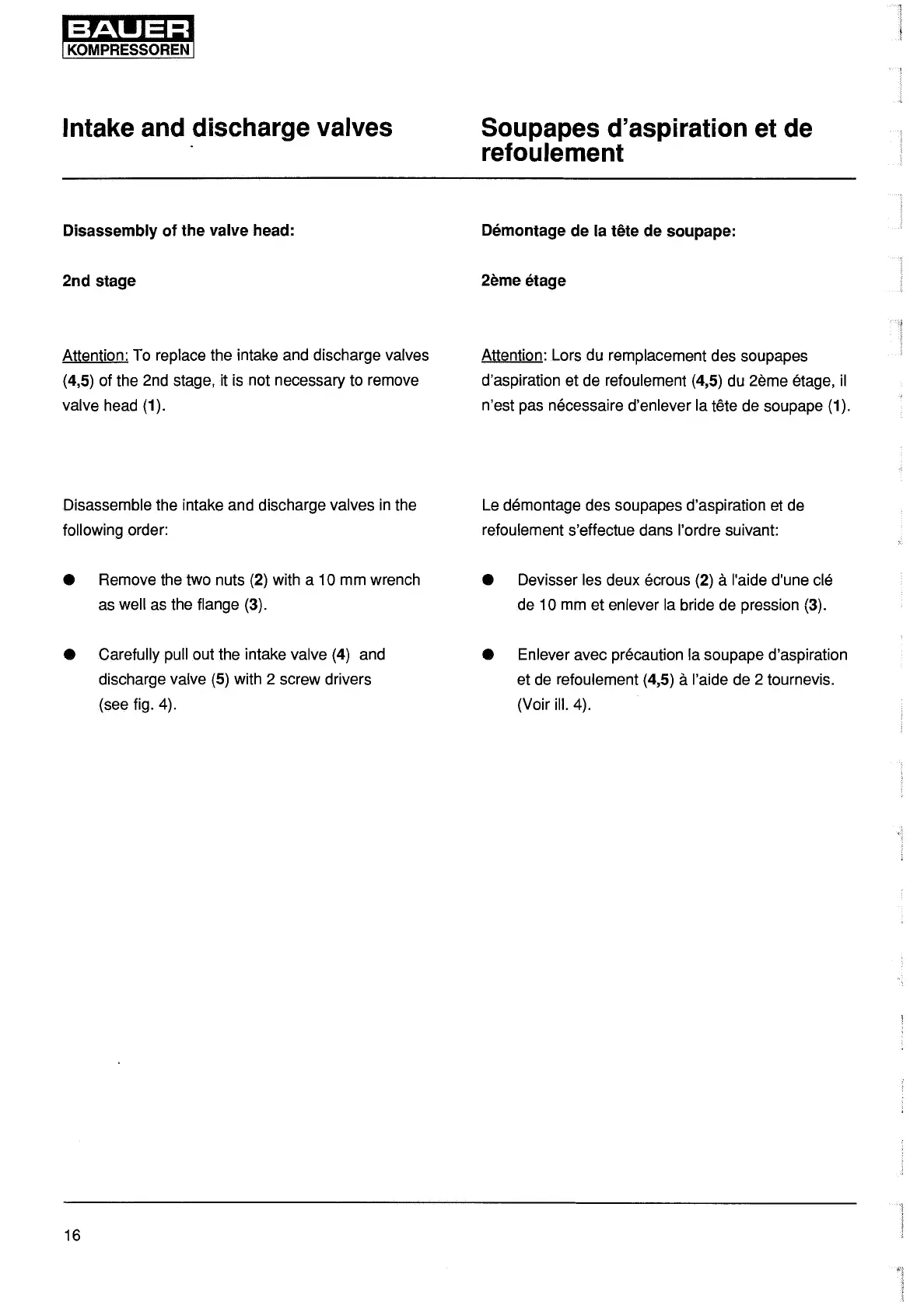

Intake and discharge valves
Disassembly of the valve head:
2nd stage
Attention: To replace the intake and discharge valves
(4,5) of the 2nd stage, it is not necessary to remove
valve head
(1
).
Disassemble the intake and discharge valves
in
the
following order:
• Remove the two nuts (2) with a 10 mm wrench
as well as the flange (3).
• Carefully pull out the intake valve (4) and
discharge valve (5) with 2 screw drivers
(see fig. 4).
16
Soupapes d'aspiration et de
refoulement
Demontage de la tete de soupape:
2eme etage
Attention: Lars du remplacement des soupapes
d'aspiration et de refoulement
(4,5) du 2eme etage,
ii
n'est pas necessaire d'enlever la tete de soupape
(1
).
Le
demontage des soupapes d'aspiration et de
refoulement s'effectue dans l'ordre suivant:
• Devisser les deux ecrous (2) a l'aide d'une cle
de 10 mm et enlever la bride de pression (3).
• Enlever avec precaution la soupape d'aspiration
et de refoulement (4,5) a l'aide de 2 tournevis.
(Vair ill. 4).
