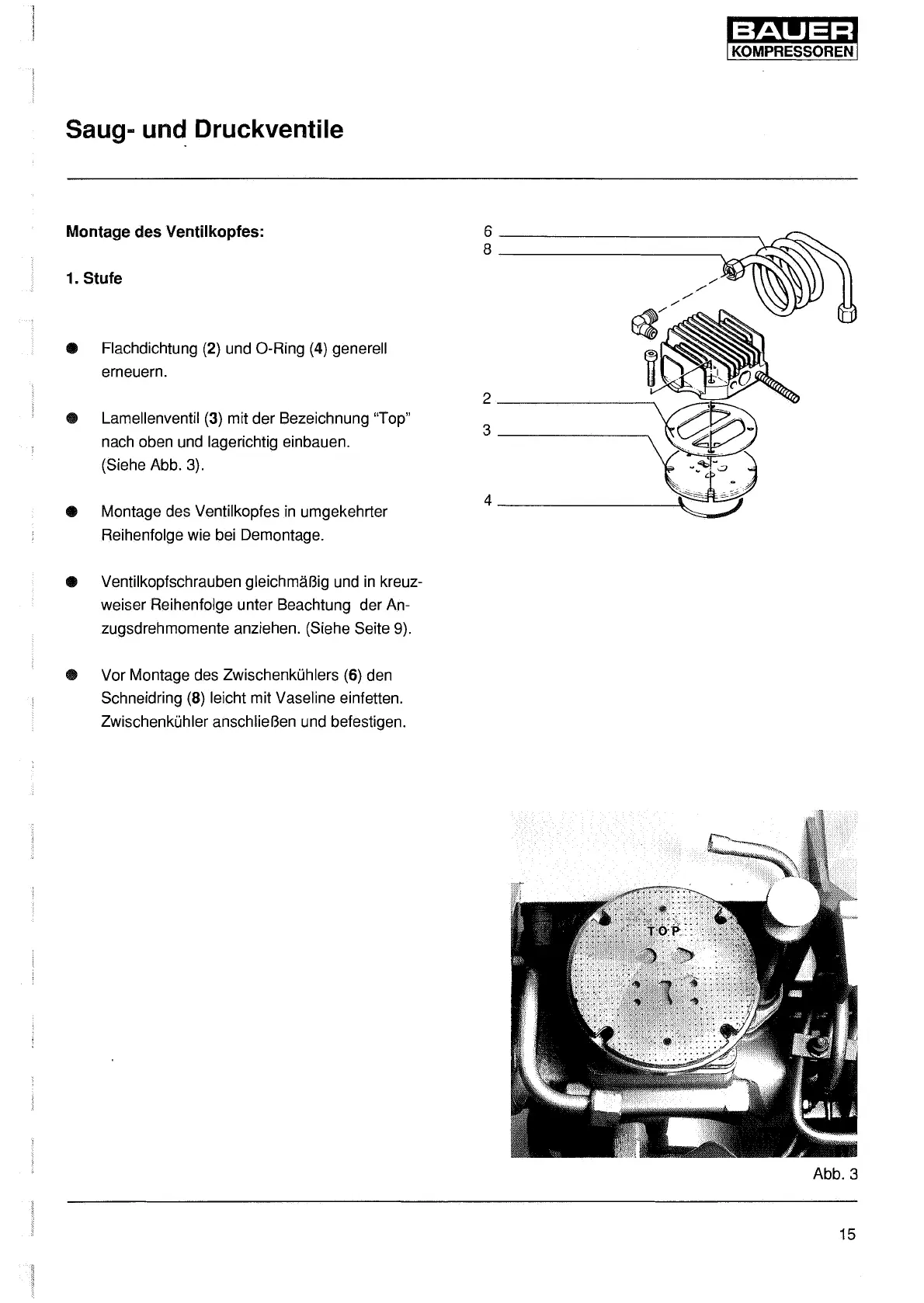

Saug- un~ Druckventile
Montage des Ventilkopfes:
1. Stufe
• Flachdichtung (2) und O-Ring (4) generell
erneuern.
• Lamellenventil
(3) mit der Bezeichnung "Top"
nach oben und lagerichtig einbauen.
(Siehe Abb. 3).
• Montage des Ventilkopfes
in umgekehrter
Reihenfolge wie bei Demontage.
• Ventilkopfschrauben gleichma.Big und
in kreuz-
weiser Reihenfolge unter Beachtung der An-
zugsdrehmomente anziehen. (Siehe Seite 9).
• Var Montage des Zwischenk0hlers
(6) den
Schneidring
(8) leicht mit Vaseline einfetten.
Zwischenk0hler anschlieBen und befestigen.
6
8
/
/
2
3
4 ________ __,
Abb. 3
15
