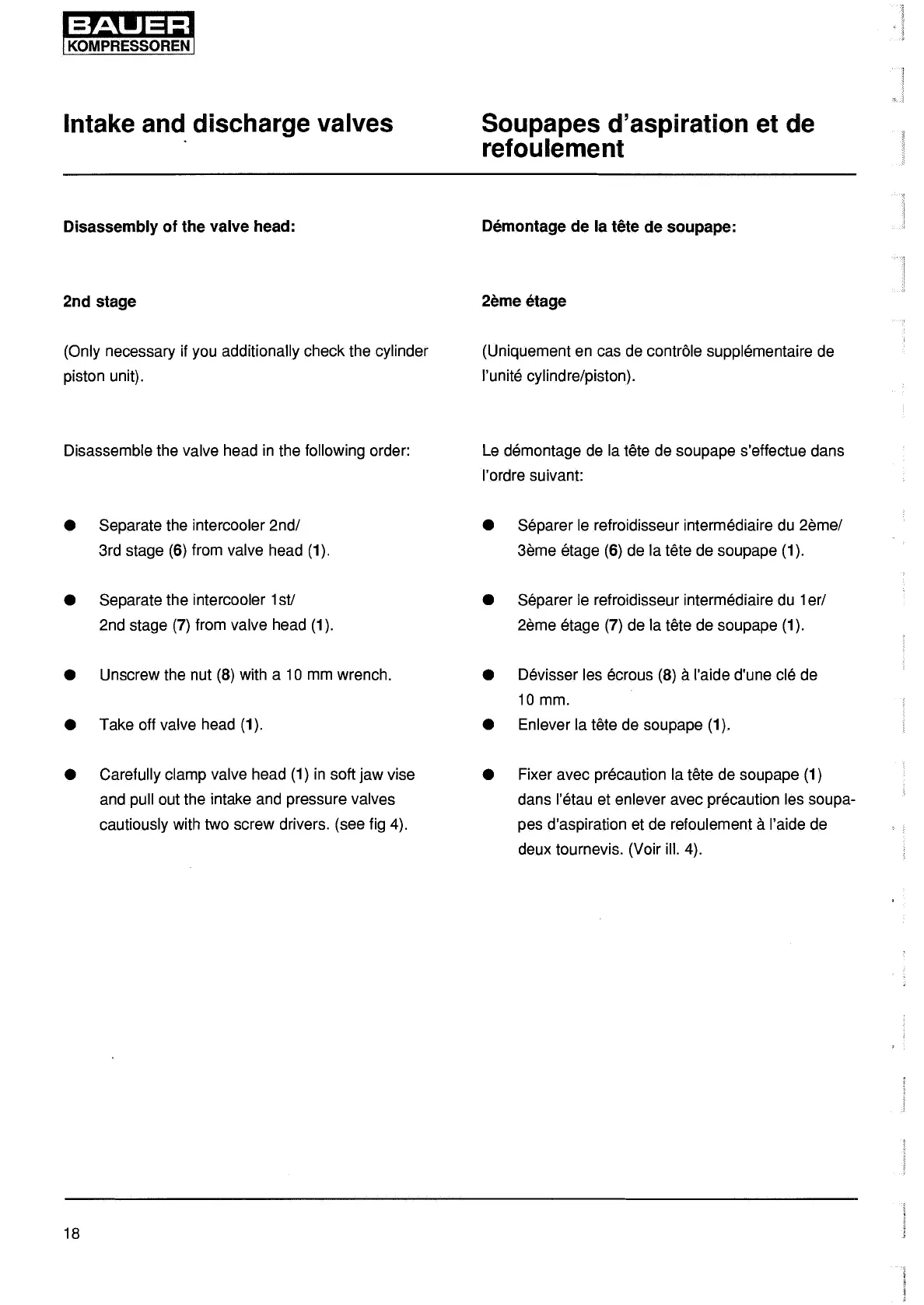

Intake and discharge valves
Disassembly of the valve head:
2nd stage
(Only necessary if you additionally check the cylinder
piston unit).
Disassemble the valve head in the following order:
• Separate the intercooler
2nd/
3rd stage
(6)
from valve head
(1).
• Separate the intercooler 1st/
2nd stage (7) from valve head
(1
).
• Unscrew the nut
(8)
with a 1 O
mm
wrench.
• Take off valve head
(1
).
• Carefully clamp valve head
(1)
in
soft
jaw
vise
and pull out the intake and pressure valves
cautiously with two screw drivers. (see fig 4).
18
Soupapes d'aspiration et de
refoulement
Demontage de la tete de soupape:
2eme etage
(Uniquement en cas de controle supplementaire de
!'unite cylindre/piston).
Le demontage de la tete de soupape s'effectue dans
l'ordre suivant:
• Separer le refroidisseur intermediaire du
2eme/
3eme etage
(6)
de
la
tete de soupape
(1
).
• Separer le refroidisseur intermediaire du 1 er/
2eme etage (7) de la tete de soupape
(1).
• Devisser les ecrous
(8)
a l'aide d'une cle de
10 mm.
• Enlever
la
tete de soupape
(1
).
• Fixer avec precaution la tete de soupape
(1)
dans l'etau et enlever avec precaution les soupa-
pes d'aspiration et de refoulement
a l'aide de
deux tournevis. (Voir ill. 4).
