Saug- und Druckventile
Demontage des Ventilkopfes:
2. Stufe
(Nur bei zusatzlicher Oberprufung der Zylinder-
Kolbeneinheit)
Die Demontage des Ventilkopfes erfolgt in dieser
Reihenfolge:
•
Zwischenkuhler 2./3. Stufe (6) vom Ventilkopf (1)
trennen.
•
Zwischenkuhler 1./2. Stufe (7) vom Ventilkopf (1)
trennen.
•
Muttern (8) SW 10 abschrauben .
•
Ventilkopf (1) abnehmen .
•
Ventilkopf (1) vorsichtig mit Schutzbacken in
Schraubstock einspannen und Saug- und
Druckventile mit 2 Schraubendrehern vorsichtig
aushebeln. (Siehe Abb. 4).
1 ______ ~
6 ___ ---,.
7

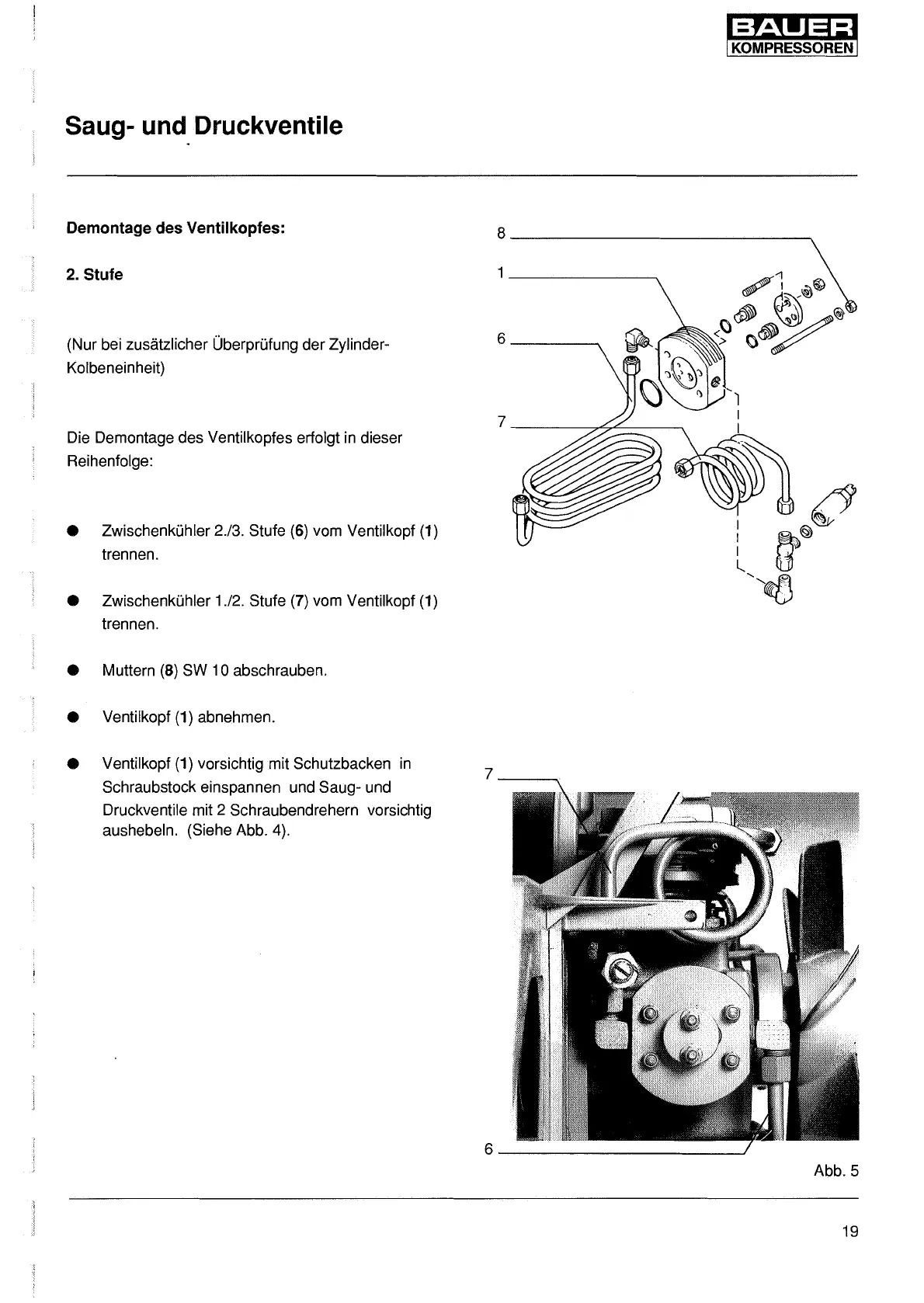

Abb. 5
