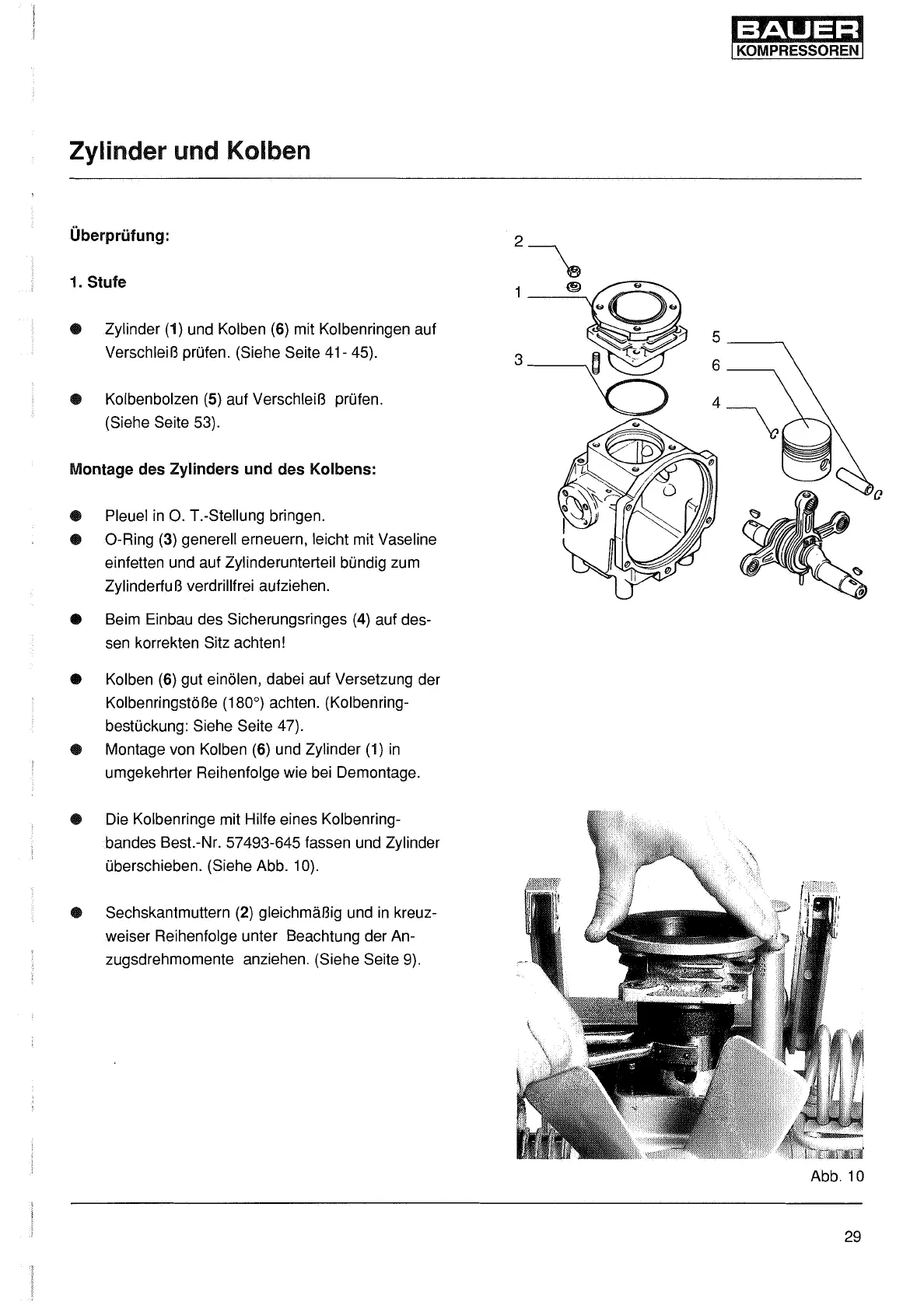

Zylinder und Kolben
Oberprufung:
1. Stufe
e Zylinder (1) und Kolben (6) mit Kolbenringen auf
VerschleiB prOfen. (Siehe Seite 41- 45).
e Kolbenbolzen (5) auf VerschleiB prOfen.
(Siehe Seite 53).
Montage des Zylinders und des Kolbens:
e Pleuel
in
0.
T.-Stellung bringen.
e
0-Ring
(3) generell erneuern, leicht mit Vaseline
einfetten und auf Zylinderunterteil bOndig zum
Zylinderfu B verdrillfrei aufziehen.
e Beim Einbau des Sicherungsringes (4) auf des-
sen korrekten Sitz achten
!
e Kolben (6) gut einolen, dabei auf Versetzung der
KolbenringstoBe
(180°} achten. (Kolbenring-
bestOckung: Siehe Seite 47).
e Montage van Kolben (6) und Zylinder (1)
in
umgekehrter Reihenfolge wie bei Demontage.
e Die Kolbenringe mit Hilfe eines Kolbenring-
bandes Best.-Nr. 57493-645 fassen und Zylinder
Oberschieben. (Siehe Abb.
10).
e Sechskantmuttern (2) gleichmaBig und
in
kreuz-
weiser Reihenfolge unter Beachtung der An-
zugsdrehmomente anziehen. (Siehe Seite 9).
Abb. 10
29
