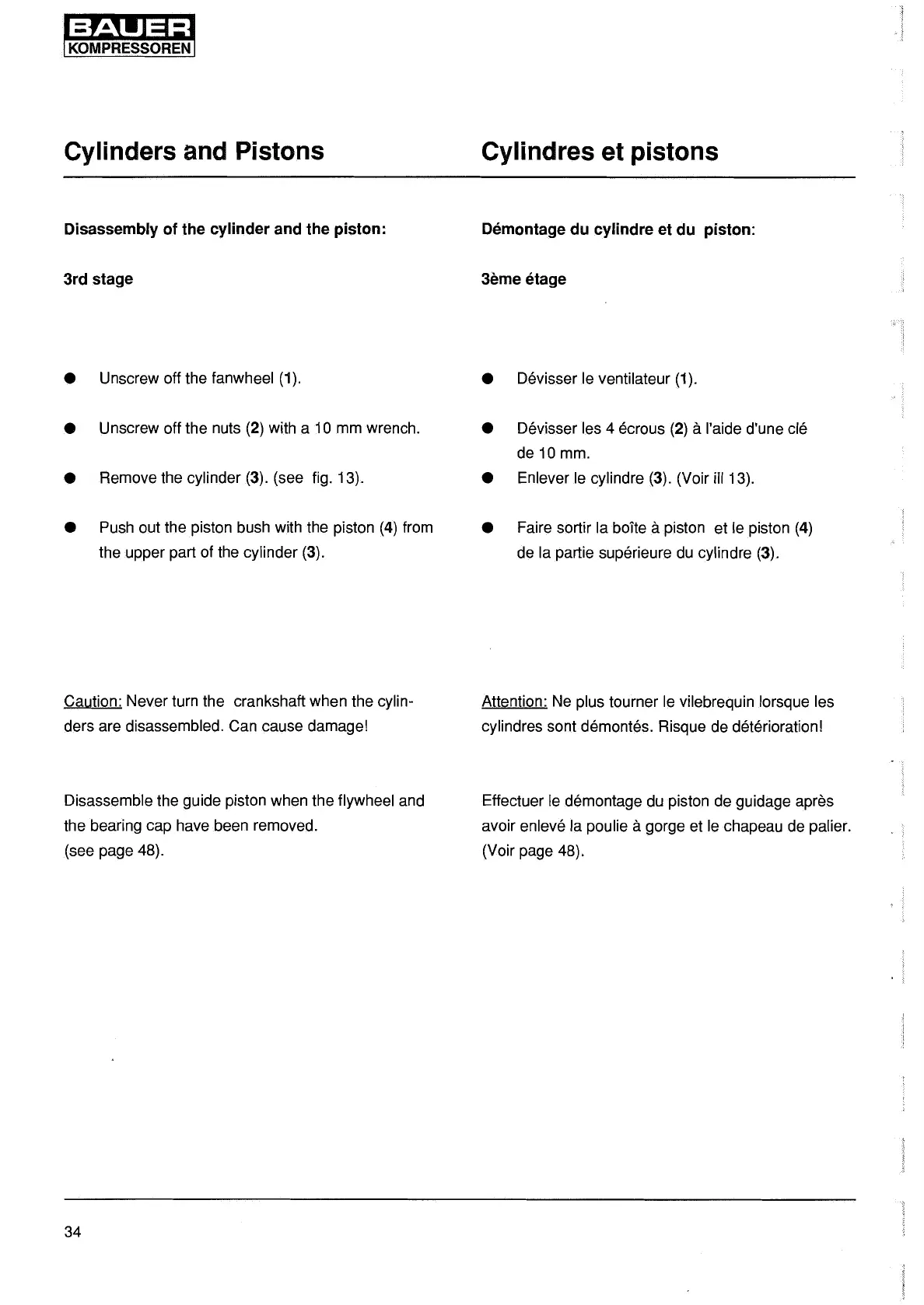

Cylinders and Pistons
Disassembly of
the
cylinder and
the
piston:
3rd
stage
•
Unscrew off the fanwheel (1).
•
Unscrew off the nuts (2) with a 10 mm wrench.
•
Remove the cylinder (3). (see fig. 13).
•
Push out the piston bush with the piston
(4)
from
the upper part of the cylinder (3).
Caution: Never turn the crankshaft when the cylin-
ders are disassembled. Can cause damage!
Disassemble the guide piston when the flywheel and
the bearing cap have been removed.
(see page 48).
34
Cylindres et pistons
Demontage
du
cylindre et
du
piston:
3eme
etage
•
Devisser le ventilateur (1).
•
Devisser les 4 ecrous (2) a l'aide d'une cle
de 10 mm.
•
Enlever
le
cylindre (3). (Vair ill 13).
•
Faire sortir la
boTte
a piston et le piston
(4)
de la partie superieure
du
cylindre (3).
Attention: Ne plus tourner le vilebrequin lorsque les
cylindres sont demontes. Risque de deterioration!
Effectuer
le
demontage du piston de guidage apres
avoir enleve la poulie
a gorge et
le
chapeau de palier.
(Vair page 48).
