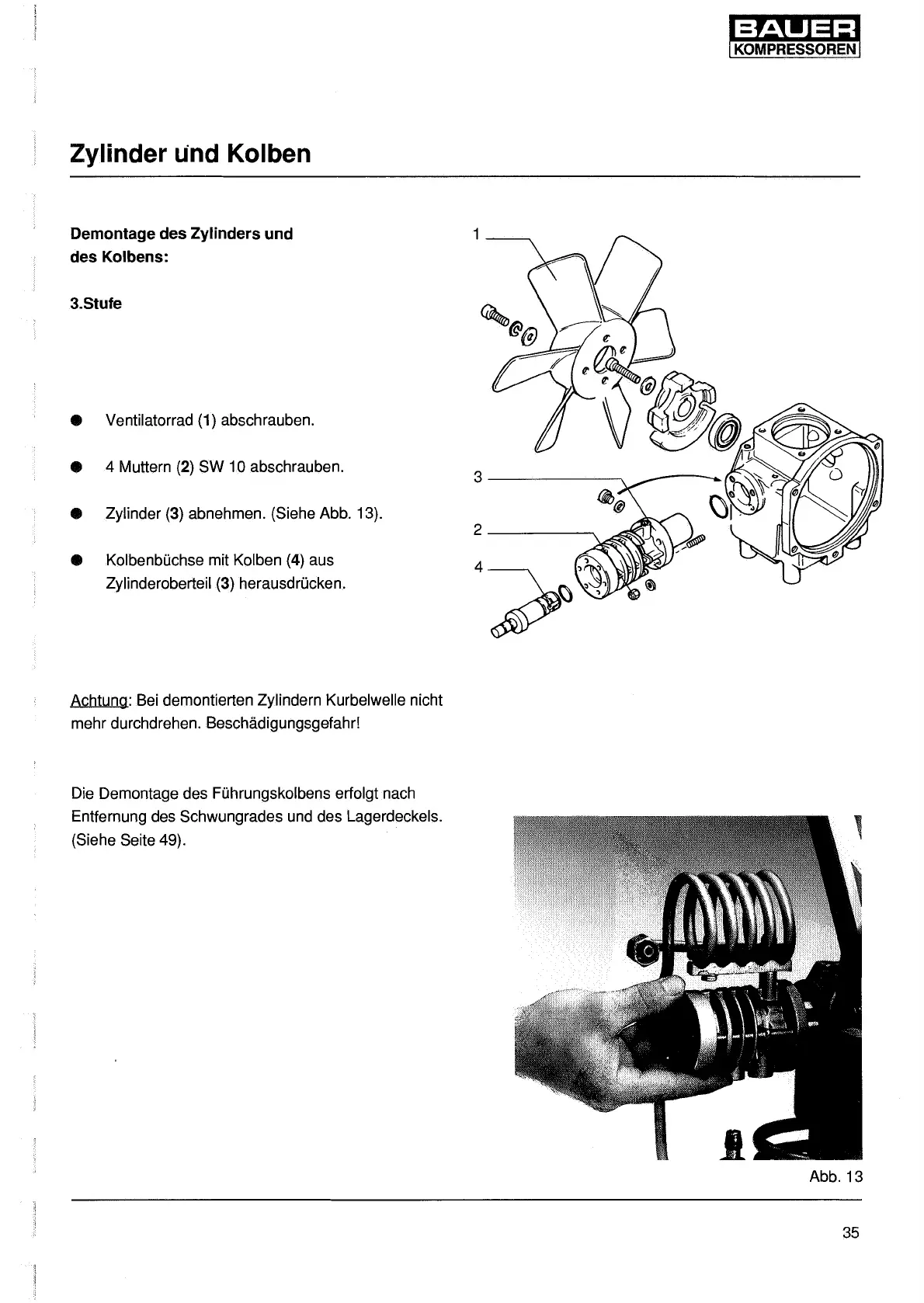

Zylinder
u·nd
Kolben
Demontage des Zylinders und
des Kolbens:
3.Stufe
• Ventilatorrad (1) abschrauben.
• 4 Muttern (2) SW 10 abschrauben.
• Zylinder (3) abnehmen. (Siehe Abb. 13).
• Kolbenbuchse mit Kolben (4) aus
Zylinderoberteil (3) herausdrucken.
Achtung: Bei demontierten Zylindern Kurbelwelle nicht
mehr durchdrehen. Beschadigungsgefahr!
Die Demontage des Fuhrungskolbens erfolgt nach
Entternung des Schwungrades und des Lagerdeckels.
(Siehe Seite 49).
Abb.13
35
