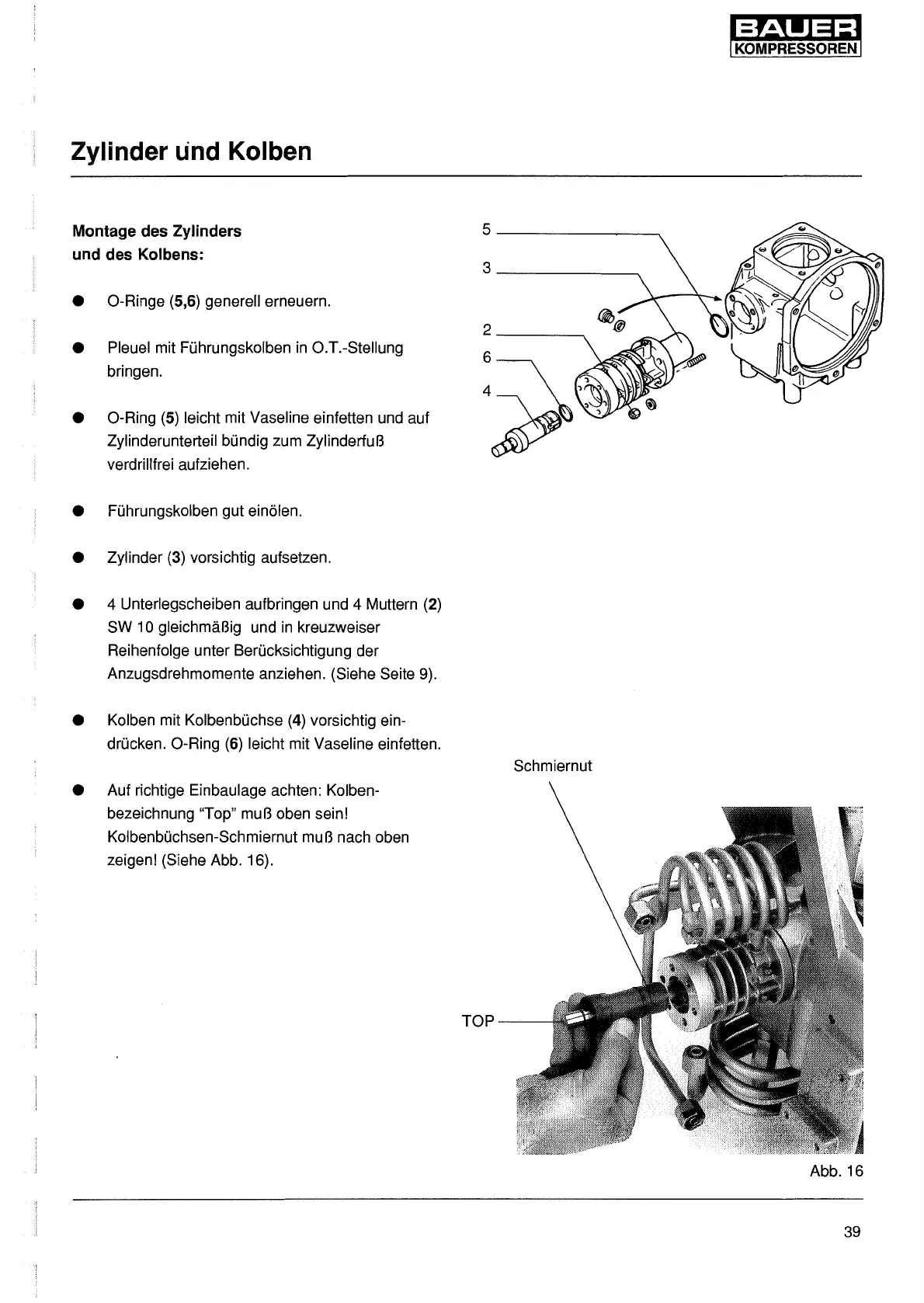

Zylinder Lind Kolben
Montage des Zylinders
und des Kolbens:
• O-Ringe (5,6) generell erneuern.
• Pleuel mit F0hrungskolben
in O.T.-Stellung
bringen.
• O-Ring
(5) leicht mit Vaseline einfetten und auf
Zylinderunterteil b0ndig zum ZylinderfuB
verdrillfrei aufziehen.
• F0hrungskolben gut einolen.
• Zylinder
(3) vorsichtig autsetzen.
• 4 Unterlegscheiben autbringen und 4 Muttern
(2)
SW 10 gleichma.Big und in kreuzweiser
Reihenfolge unter Ber0cksichtigung der
Anzugsdrehmomente anziehen. (Siehe Seite 9).
• Kolben mit Kolbenb0chse (4) vorsichtig ein-
dr0cken. O-Ring
(6) leicht mit Vaseline einfetten.
• Auf richtige Einbaulage achten: Kolben-
bezeichnung "Top" muB oben sein!
Kolbenb0chsen-Schmiernut muB nach oben
zeigen! (Siehe Abb. 16).
5
_______ ____
3 ______ ~
2 ____ ~
Schmiernut
Abb. 16
39
