Triebwerk
..
Gehause

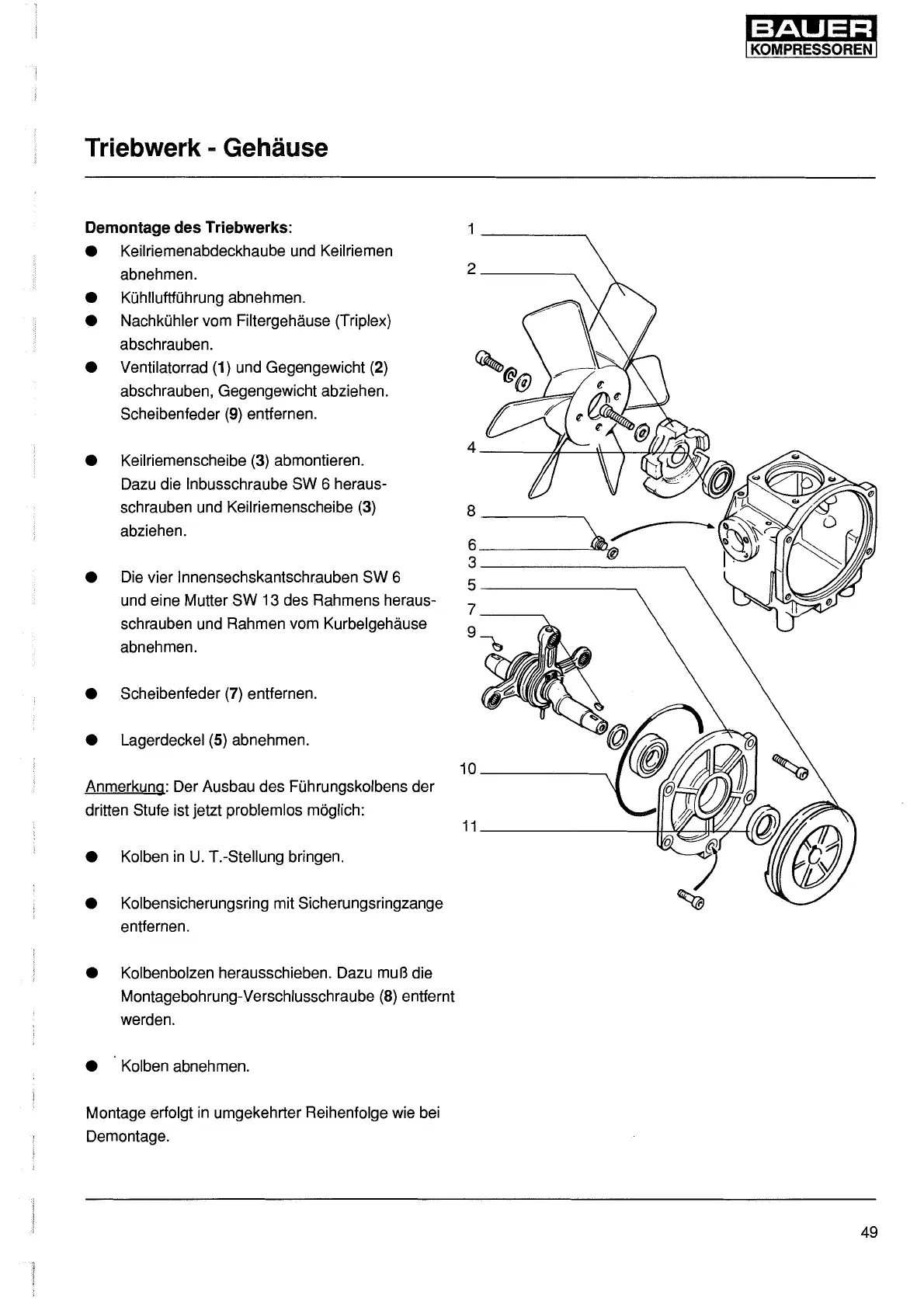

Demontage des Triebwerks: 1
--------.
• Keilriemenabdeckhaube und Keilriemen
abnehmen.
• KOhlluftfOhrung abnehmen.
• NachkOhler vom Filtergehause (Triplex)
abschrauben.
• Ventilatorrad
(1) und Gegengewicht (2)
abschrauben, Gegengewicht abziehen.
Scheibenfeder
(9)
entfernen.
•
Keilriemenscheibe (3) abmontieren .
Dazu die lnbusschraube SW 6 heraus-
schrauben und Keilriemenscheibe
(3)
abziehen.
•
Die vier lnnensechskantschrauben
SW
6
und eine Mutter
SW
13 des Rahmens heraus-
schrauben und Rahmen vom Kurbelgehause
abnehmen.
•
Scheibenfeder (7) entfernen .
•
Lagerdeckel (5) abnehmen .
Anmerkung: Der Ausbau des FOhrungskolbens der
dritten Stufe ist jetzt problemlos moglich:
•
Kolben
in
U.
T.-Stellung bringen .
•
Kolbensicherungsring mit Sicherungsringzange
entfernen.
•
Kolbenbolzen herausschieben. Dazu
mu
B die
Montagebohrung-Verschlusschraube (8) entfernt
werden.
•
Kolben abnehmen .
Montage erfolgt in umgekehrter Reihenfolge wie bei
Demontage.
2
____
_,_
8
6
3
5
10
11
49
