Sezione INSTALLATORE (it)
11. VALVOLA GAS E SCHEDA ELETTRONICA
11.1 MODALITÀ DI CAMBIO GAS
La caldaia può essere trasformata per l'uso a gas metano (G20) o a gas GPL (G31) a cura del Servizio di Assistenza Tecnica
autorizzato. Le operazioni da eseguire in sequenza sono le seguenti:
1) sostituzione della rampa ugelli del bruciatore principale;
2) parametrizzazione della scheda elettronica;
3) taratura meccanica del regolatore di pressione della valvola gas;
4) veriche conclusive.

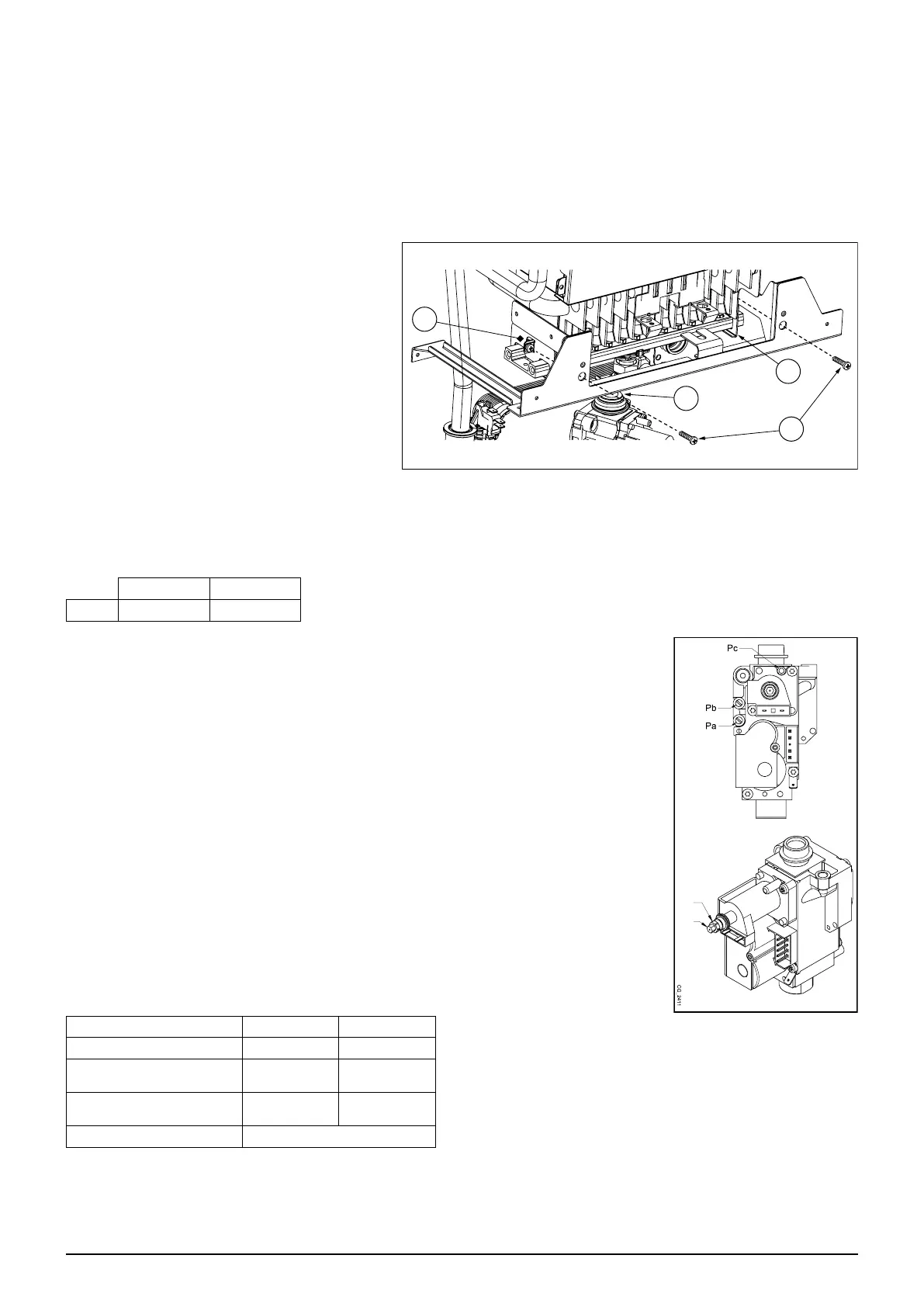

1) Sostituzione della rampa ugelli del bruciatore principale
• Togliere l'alimentazione elettrica alla caldaia;
• chiudere il rubinetto di ingresso gas;
• rimuovere il pannello frontale della caldaia;
• rimuovere il tubo di collegamento A valvola gas/
rampa ugelli;
• svitare le 2 viti B di ssaggio delle 2 sta󰀨e C ai
bruciatori e spostarle lateralmente;
• estrarre dal basso la rampa ugelli;
• sostituire la rampa ugelli (vericare il loro diametro
in funzione al gas utilizzato - vedi tabella ugelli-
pressione bruciatore);
• per il riassemblaggio procedere in senso inverso
vericando che non ci siano perdite di gas.
AVVERTENZA: gli ugelli non vanno svitati dalla rampa ugelli, ma va sostituita l'intera rampa.
2) Parametrizzazione della scheda elettronica
• Alimentare elettricamente la caldaia;
• settare i parametri (Fxx) con i valori riportati nella tabella seguente, in base al tipo di gas seguendo la procedura descritta nel
paragrafo IMPOSTAZIONE PARAMETRI.
G20 G31
F02 0 1
3) Taratura meccanica del regolatore di pressione della valvola gas
• Collegare la presa di pressione positiva di un manometro, possibilmente ad acqua, alla presa
di pressione (Pb) della valvola del gas;
• aprire il rubinetto gas e predisporre la caldaia in "Inverno";
• aprire il rubinetto di prelievo dell'acqua sanitaria ad una portata di almeno 10 litri al minuto o
comunque assicurarsi che ci sia massima richiesta di calore.
3a) Regolazione alla potenza nominale:
• togliere il coperchio del modulatore;
• regolare la vite in ottone (a) no ad ottenere i valori di pressione corrispondenti alla potenza
nominale indicati nella tabella ugelli-pressione bruciatore;
• vericare che la pressione dinamica di alimentazione della caldaia, misurata alla
presa di pressione (Pa) della valvola del gas sia quella corretta indicata nel paragrafo
CARATTERISTICHE TECNICHE.
3b) Regolazione alla potenza ridotta:
• scollegare il cavetto di alimentazione del modulatore e regolare la vite (b) no ad ottenere
i valori di pressione corrispondenti alla potenza ridotta indicati nella tabella ugelli-pressione
bruciatore;
• ricollegare il cavetto;
• montare il coperchio del modulatore e sigillare.
Tabella ugelli-pressione bruciatore
Tipo gas G20 G31
Diametro ugelli (mm) 0,85 0,52
Pressione bruciatore (mbar*)
POTENZA RIDOTTA
2,5 5,8
Pressione bruciatore (mbar*)
POTENZA NOMINALE
13,3 30,8
N° ugelli 26
* 1 mbar = 10,197 mm H
2
O
4) Veriche conclusive
• Sulla targa matricola della caldaia annotare l'avvenuta trasformazione specicando il tipo di gas e la taratura e󰀨ettuata.
7730973
A
B
C
C
(b)
(a)
